里氏硬度计冲击装置

里氏硬度计冲击装置

冲击装置技术参数一览


异型冲击装置

DC（D）/DL

D+15

C

G

E（需进口）

冲击能量
冲击体质量

11mJ
5.5g/7.2g

11mJ
7.8g

2.7mJ
3.0g

90mJ
20.0g

11mJ
5.5g

球头硬度:
球头直径:
球头材料:

1600HV
3mm
碳化钨

1600HV
3mm
碳化钨

1600HV
3mm
碳化钨

1600HV
5mm
碳化钨

5000HV
3mm
金刚石

冲击装置直径:
冲击装置长度:
冲击装置重量:

20mm
86(147)/ 75mm
50g

20mm
162mm
80g

20mm
141mm
75g

30mm
254mm
250g

20mm
155mm
80g

试件大硬度

940HV

940HV

1000HV

650HB

1200HV

试件表面平均粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

试件小重量:
可直接测量
需稳定支撑
需密实耦合

大于5kg
2～5kg
0.05～2kg

大于5kg
2～5kg
0.05～2kg

大于1.5kg
0.5～1.5kg
0.02～0.5kg

大于15kg
5～15kg
0.5～5kg

大于5kg
2～5kg
0.05～2kg

试件小厚度
密实耦合
硬化层小深度

5mm
≥0.8mm

5mm
≥0.8mm

1mm
≥0.2mm

10mm
≥1.2mm

5mm
≥0.8mm

球头压痕尺寸

硬度300HV时

压痕直径
压痕深度

0.54mm
24μm

0.54mm
24μm

0.38mm
12μm

1.03mm
53μm

0.54mm
24μm

硬度600HV时

压痕直径
压痕深度

0.54mm
17μm

0.54mm
17μm

0.32mm
8μm

0.90mm
41μm

0.54mm
17μm

硬度800HV时

压痕直径
压痕深度

0.35mm
10μm

0.35mm
10μm

0.35mm
7μm

--
--

0.35mm
10μm

冲击装置适用范围

DC型测量孔或园柱筒内;DL型测量细长窄槽或孔

D+15型测量沟槽或凹入的表面

C型测量小轻薄部件及表面硬化层

G型测量大厚重及表面较粗糙的铸锻件

E型测量硬度高的材料

冲击装置测试范围表


材料

硬度制

冲击装置

D/DC

D+15

C

G

E

DL

Steel and cast steel
钢和铸钢

HRC

17.9～68.5

19.3～67.9

20.0～69.5



22.4～70.7

20.6～68.2

HRB

59.6～99.6





47.7～99.9



37.0～99.9

HRA

59.1～85.8







61.7～88.0



HB

127～651

80～638

80～683

90～646

83～663

81～646

HV

83～976

80～937

80～996



84～1042

80～950

HS

32.2～99.5

33.3～99.3

31.8～102.1



35.8～102.6

30.6～96.8

Steel锻钢

HS

32.2～99.5











CWT、ST
合金工具钢

HRC

20.4～67.1

19.8～68.2

20.7～68.2



22.6～70.2



HV

80～898

80～935

100～941



82～1009



Stainless steel
不锈钢

HRB

46.5～101.7











HB

85～655











HV

85～802











GC. IRON
灰铸铁

HRC













HB

93～334





92～326





HV













NC、IRON
球墨铸铁

HRC













HB

131～387





127～364





HV













C．ALUM
铸铝合金

HB

19～164



23～210

32～168





HRB

23.8～84.6



22.7～85.0

23.8～85.5





BRASS
铜锌合金

HB

40～173











HRB

13.5～95.3











BRONZE铜锡(铝)合金

HB

60～290











COPPER纯铜

HB

45～315












示值误差和示值重复性表

序号

冲击装置类型

标准里氏硬度块硬度值

示值误差

示值重复性

1

D

760±30HLD
530±40HLD

±6 HLD
±10 HLD

6 HLD
10 HLD

2

DC

760±30HLDC
530±40HLDC

±6 HLDC
±10 HLDC

6 HLD
10 HLD

3

DL

878±30HLDL
736±40HLDL

±12 HLDL

12 HLDL

4

D+15

766±30HLD+15
544±40HLD+15

±12 HLD+15

12 HLD+15

5

G

590±40HLG
500±40HLG

±12 HLG

12 HLG

6

E

725±30HLE
508±40HLE

±12 HLE

12 HLE

7

C

822±30HLC
590±40HLC

±12 HLC

12 HLC

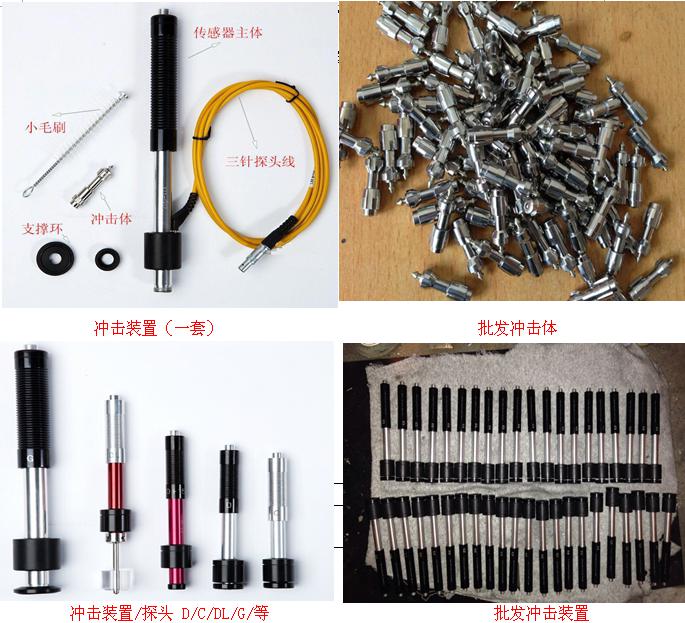

整套D型传感器（包含：传感器主体，三针探头线缆，冲击体+球头，支撑环）

注意事项：

本仪器只能使用本公司提供的专用电池组和电源适配器（充电器），否则可能引起仪器损坏、电池漏液、起火甚至爆炸。

打印时或刚打印结束时请勿开启纸仓盖、用手或身体的任何部位接触打印机芯，以免过高的温度导致烫伤。

不要将电池投入火中，不要将电池短路、拆散或者加热，否则可能导致电池漏液、起火甚至爆炸。

如果长时间存放仪器（不使用），请务必将电池开关置于“OFF”位置，否则可能导致电池失效、甚至漏液，进而损坏打印机。

保修说明：

用户按《使用说明书》正常操作条件下，在两年内产品发生质量问题，制造厂商免费保修。易损，易耗件除外。
