河北代理友联超声波探伤仪PXUT-330|320C|390|数字探伤仪PXUT-360BPlus

文章出处：河北雷纳检测科技有限公司浏览量：970发表时间：2018/1/12

石家庄飞泰检测仪器有限公司授权代理友联牌探伤仪，负责华北河北、石家庄、保定、衡水、唐山、秦皇岛、张家口、邢台、沧州等区域的销售、售后、维修等业务，主要型号有：PXUT-300C超声波探伤仪、PXUT-320C超声波探伤仪、PXUT-390超声波探伤仪、PXUT-330超声波探伤仪、PXUT-360B+超声波探伤仪。 PXUT-260C PXUT-320C PXUT-330 PXUT-350Bplus ：PXUT-390 PXUT-T3 PXUT-U2 PXUT-27A PXUT-3300+ PXUT-350Cplus PXUT350plus PXUT-360B+

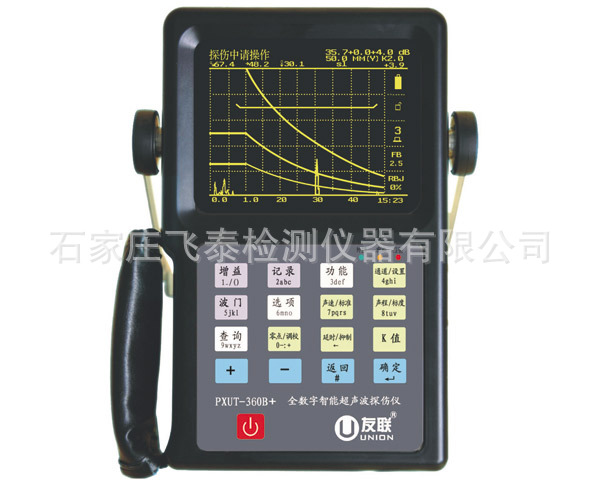

PXUT-360B+型全数字智能超声波探伤仪，采用TFT显示屏，仪器造型优美，体积小巧，强光下无需遮光能清晰显示，仪器功能强劲，性能稳定，操作简便，是一款性能优异的笔记本式超声波探伤仪。

主要特点：

● 日历时钟，仪器自动记录工作日期与时间。

● 增益达120dB，0.1、1.0、2.0、6.0四种步进，独特的无操作式增益自动调节及扫查增益功能，使探伤既快捷又准确。

● 进波门和失波门读数及报警，门位、门宽、门高任意可调；双门可同时进波读数。独具DAC／AVG门功能。

● 探伤时可动态记录缺陷波形。可利用端点衍射波实现缺陷裂纹的自动测高。

● 完备的焊缝和工件剖面图形显示功能，实时显示焊缝坡口形式，方便缺陷定位，使探测结果更直观。

● 可存储1000幅回波信号及探伤数据，数据处理能力强，可按日期、工件编号和序号进行检索和处理，高可靠数据保护，高速数据接口，快速实现报告打印。

● 具有波形冻结、回波包络、峰值记忆、深度补偿、曲面修正、门内展宽等功能。

● 频谱分析功能，FFT／IFFT处理器设计，对探头性能实现可靠检测。

● 具有—扫描功能，可显示工件缺陷形状。

● 具有智能汉字输入系统，可以方便的通过拼音、区位的方式输入中文。

● 高灵敏度，回波抑制(0～80％)任意可调，不影响仪器增益和线性。

● 配置高容量锂电池，充电快、待机时间长。仪器重量仅1.6Kg，体积小巧，携带使用方便。

● 发射电压、滤波频带、探头阻尼、重复频率、脉冲宽度可调，适用于各种工件的精确探伤。

技术参数：

项目	指标	项目	指标
频带宽度	0.4～15.0MHz	检测范围	0～7200mm（钢中纵波）
增益范围	120dB 0.1,1.0,2.0,6.0步进	探头类型	单晶、双晶、穿透
动态范围	≥32dB	声程位移	0～7000mm（钢中纵波）
水平线性	≤0.1%	显像器	5.7”TFT显示屏
垂直线性	≤3%	工作时间	≥8小时
分辨力	≥30dB	电源	16V DC，220V AC
灵敏度余量	≥65dB （200mm—Φ2平底孔，2.5PΦ20）	外形尺寸（mm）	250（高）×140（宽）×50（厚）
闸门	进波门（直方门、DAC门）、失波门	整机重量	1.6Kg（含电池）

　　如相关产品技术参数发生更改，恕不另行通知

注意事项

◆ 工件表面温度不能过热，应该小于120℃。
◆ 工件表面粗糙度不能过大，否则会影响探伤效果。工件的被测表面须露出金属光泽，并且平整、光滑。
◆ 工件表面需要涂敷适量的耦合剂，以利于探伤。
◆ 探头准备：仪器启动前，根据工件形状、缺陷的性质选择合适的探头，并将探头联接到仪器顶端的探头插座上。
◆ 选择仪器的系统状态。探伤仪的发射、接收系统所处的组合状态的不同适用于不同的检测任务。对于特定的要求，选取某种状态组合，将起到优化回波波形、改善信噪比、获得较好的分辨力或最佳的探伤灵敏度的作用。
注意事项
◆ 本仪器是一种用于材料检测的仪器，不得用于医学等其它应用领域。
◆ 本仪器只能使用本公司提供的专用电池组（型号为MB-03）和专用充电器，否则可能引起仪器损坏、电池漏液、起火甚至爆炸。
◆ 专用电池组可在机内由外接专用充电器直接充电。一旦把专用充电器接到仪器上，电池即停止供电，同时开始自动充电。
◆ 外部设备（探头、通讯线缆）与仪器连接时，建议在关机状态下进行。
◆ 请勿擅自拆装本仪器，仪器修理事宜请与我公司或经销商联系。
◆ 仪器应存放在干燥清洁的地方，避免强烈振动。
◆ 仪器长时间不工作时，应定期充放电，一般每月一次，否则可能导致电池漏电、失效、甚至漏液。
仪器的保养与维护
重要提示：
1、请您仔细核对随机资料是否齐全、所得仪器及配件与装箱单是否一致，如果有不妥之处，请您与我公司联系。请您认真仔细地阅读仪器的相关资料，以保证您获得应有的权利和服务。
2、如果在仪器使用过程中发生意外，导致仪器出现异常情况，不能正常使用，可关断仪器与电池的连接（将电池开关置于“OFF”），并等待1分钟后再重新开机。
3、我公司对本仪器提供两年保修、终身维修服务。仪器维修事宜请与我公司或仪器经销商联系，不建议自行维修。
仪器计量检定说明
目前探伤仪计量检定一般采用“超声探伤仪检定装置”来检定（由中国测试技术研究院生产提供）。检定时需要将仪器的发射端与检定装置的输入端连接，接收端与检定装置的输出端连接。本仪器操作方法如下：
  1、设置探头类型为双晶探头，方法为：选择调校→探头→探头类型参数项，旋转旋轮，将探头类型更改为双晶探头。
  2、如检定装置的输出频率为2.5MHz，则仪器中的探头频率也需设为2.5MHz。同样，检定装置输出频率设为5MHz或者10MHz时，也需要相应更改仪器的探头频率参数。仪器会根据探头频率参数自动设置合适的滤波频带。
3、调节检定装置，使其输出的信号波出现在仪器屏幕上。然后调节仪器的显示平移、检测范围，必要时再调节检定装置的“GD”旋钮，使六次信号波的前沿正好对准仪器水平刻度的第0、2、4、6、8、10格，测试水平线性误差等性能。
    注：
    推荐设置：探头频率设置为2.5MHz。
    如果仪器电池电量不足，会影响测试时的性能，请在电量充足的情况下测试或直接插上电源适配器。
