SZT800钢轨探伤仪
生产厂家直销价格优惠，老品牌，值得信赖。
SZT800钢轨探伤仪生产厂家
石家庄飞泰铁路检测仪器有限公司，河北省高新技术企业，组建于1990年，专注于铁路工务探伤设备及配件的研制、生产与出售。获得越来越多用户的认可，掩盖铁路局、地方铁路、城市轨道交通等，并对美国、英国、印度等出口，成为我国铁路钢轨探伤仪知名品牌。
广泛应用于：安徽铁路、江西铁路|湖北铁路|湖南铁路|西铁路|重庆铁路|宁夏铁路、河南铁路|天津铁路、广东铁路|河北铁路、云南铁路|山西铁路、内蒙古铁路、黑龙江铁路、山东铁路|辽宁铁路、吉林铁路、四川铁路|江苏铁路、浙江铁路等地方铁路。
产品介绍

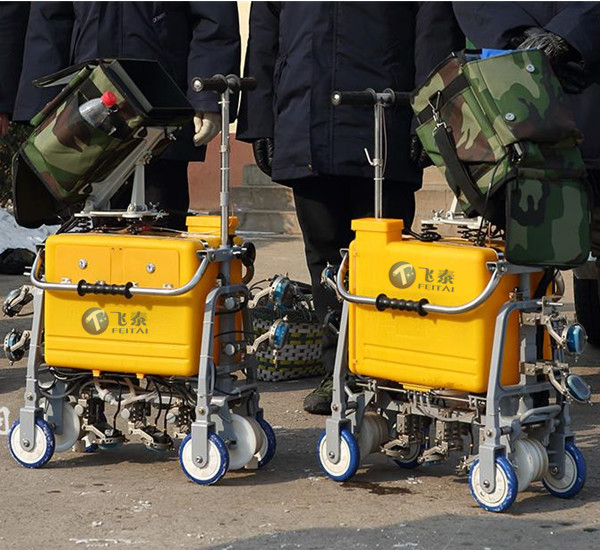

SZT800钢轨探伤仪生产厂家是钢轨探伤的专用超声波探伤设备，具有10路发射12通道接收，能同时进行37度探头反射探伤和穿透探伤，探伤灵敏度自动调节和语音伤损报警功能。SZT-800系列钢轨探伤仪使用了国内先进的钢轨探伤方法，仪器功能齐备，操作快捷方便，能够大幅的提高探伤效率。仪器配备8.4吋SVGA(800×600)的彩色工业级显示屏，能够以高分辨率显示A显波形和B显图形，并且在阳光直射下也能清晰地显示。仪器全程存储探伤作业的数据和仪器的工作参数， 并配有专用的回放管理系统对探伤数据进行回放和检索。
产品特点
1、 通道更多，采用一发双收、探头复用技术，用10个探头实现了10路发射，12路接收，穿透法和反射法同时探伤。能够覆盖整个钢轨轨头及轨腰区域。更轻便，操作更简单，以减少探伤作业人员的劳动强度。
2、 音频报警和语音提示，六种频率的音频报警，并且采用混频技术，多种报警音频可同时发生；多种语音提示(超速、探头故障、接近公里标、发现伤损、注意焊缝等)。
3、 自动伤损识别，仪器具有单通道伤损识别和多通道组合伤损识别功能，并且识别到伤损后语音提示“发现伤损”。
4、 探伤灵敏度自动调节功能，探伤人员不需要手动调节增益即可探伤。
5、 探头自动监测功能，探伤过程中如果探头发生故障可在设置的距离(0.1-2米)内报警，并且语音提示“探头故障”。还可以监控探头是否耦合良好，并且记录到数据中。
6、 自动轨型识别，仪器识别到轨型后自动切换到该轨型，并且调出该轨型的灵敏度等参数(不同的轨型有独立的灵敏度、方门、补偿曲线等参数)。
7、 自动轨缝识别，识别到轨缝后自动标记“#”标记，并且过滤端面波报警。
8、 多种显示模式：全通道AB显模式、全通道B显模式、全通道B显分区模式，单通道AB显模式，满足各种探伤需求。并且仪器还可以显示原始波，这样在无缝线路可以查看原始波的晶粒确认灵敏度是否合适。
9、 抑制、阈值、DGC补偿曲线采用数字化处理，用户可以灵活的设置抑制、阈值和DGC补偿曲线，以满足特殊探伤场合的需求。并且不同的轨型、不同角度的探头有独立的DGC补偿曲线。
10、多种B显方式，可选任意通道B显显示在最上层，也可着重显示某一通道B显隐藏其他通道B显；单通道模式或校对模式时根据波形画灰度图形，这样校伤时可以AB显和灰度图形相互印证。
11、时间、地点、真实A显波形、B显图形、报警信息及仪器的工作参数等探伤作业数据全程存储。可以在PC计算机上回放探伤数据，以便事后分析和对作业过程进行监控，并能够将伤损数据导入到工务管理信息系统（PWMIS）的伤损数据库。
12、快捷的伤损测量方式：能够快捷地测量伤损距离多个参考点的水平距离，以及伤损的垂直深度。
13、仪器可以保存多达9套用户参数，方便不同人员使用各自的参数探伤。
14、仪器内置GPS模块，记录探伤时的GPS坐标与时间，并且回放时可以将疑似伤损的坐标导入仪器中，方便伤损复核。
15、高亮度显示和低功耗设计，便于野外作业，内部高容量锂电池采用进口电芯，一次充电仪器能连续工作10小时以上。
16、超大的数据存储容量：仪器内置16G存储卡，可存储60天以上的作业数据。
17、简单且人性化的探头连接方式：12个探伤通道只使用5个航空插头连接，减少了连接插头的数目。
18、独立连接的校核通道便于伤损校对和验证。
19、仪器配备进口三菱的8.4吋SVGA(800×600)的宽温高亮彩色工业级显示屏，能够以高分辨率显示A显波形和B显图形，并且在阳光直射下也能清晰地显示。
20、仪器使用三星高速核心板、配置实时的WinCE6.0系统、使用Lattice公司先进的FPGA、高度集成化数字电路，保证了仪器的高性能和高可靠性。
21、发射电路采用LC升压设计，只是在脉冲发射时产生高压，抛弃了持续高压设计，既保证了性能还保证了安全，并且减少了干扰。
22、仪器外观设计简洁美观，单独开模、防水设计、非常轻变。
技术参数
1、 探测范围：能进行钢轨轨头及轨腰整个断面的探测，43、50、60轨声程范围为250mm，75轨声程范围为300mm。
2、 12个独立的通道：前内70°、后内70°、前外70°、后外70°、向后直70°、向前直70°、向前37°、向后37°、前穿透式37°、后穿透式37°、前0°、后0°。
3、 探头频率：2MHz。
4、 衰减器总量80dB，每12dB的工作误差不超过±1dB。
5、 探测重复频率：450Hz。
6、 动态范围：抑制小时动态范围大于22dB，抑制大时动态范围为2-6dB。
7、 放大器频率响应：fo= 2.0M±10%，Δf=2.0M±10%。
8、 水平线性误差：不大于1%
9、 垂直线性误差：抑制小时，不大于10%。
10、 阻塞范围：不大于20mm。
11、 抑制状态对测量结果的影响：仪器的抑制处于不同状态时，幅度差为10dB±2dB两个回波的差值的变化ΔM不大于2 dB。
12、 工作电压对探伤仪回波波高和探伤(报警)灵敏度影响：在额定的工作电压范围内，探伤仪的闸门位置和报警电平应无明显变化，回波幅度的变化ΔNd 和探伤(报警)灵敏度变化ΔSd 均不大于1 dB。
13、 数字采样误差：按TB/T2340中5.3.10.1测试，记录的最大到最小信号振幅变化不应大于屏高的±5%。
14、 响应时间：探伤仪的响应时间2.22ms。
15、 探伤灵敏度余量：
l 0°探头探测WGT-3试块110mm底面，回波高度80%时的灵敏度余量不小于36dB。
l 70°和37°探头探测WGT-3试块上，深度65mm处的ø3横通孔，回波高80% 时灵敏度余量不小于40dB。
16、 距离幅度特性：横波探头探测同孔径、不同声程的横通孔；0°探头探测不同声程的大平底，其反射波高的差值ΔW 应满足以下要求：
l 0°探头：在深度20mm到距离幅度特性曲线最高点范围内，ΔW≤12 dB；在距离幅度特性曲线最高点到深度150 mm范围内，ΔW≤8 dB。
l 37°探头：在深度20 mm到距离幅度特性曲线最高点范围内，ΔW≤12 dB；在距离幅度特性曲线最高点到深度150 mm范围内，ΔW≤8 dB。
l 70°探头：在相当于探测深度10mm～70mm范围内，ΔW≤12 dB。
17、 信噪比：
l 0º探头：在GTS-60C试块上探测底面，当波高达到80%时的静态灵敏度余量大于或等于24dB；信噪比不小于16dB；
l 37º探头：在GTS-60C试块上探测螺孔和37º倾角的3mm的上裂，使两波等高，并使波高达到80%时的静态灵敏度余量大于或等于22dB；信噪比不小于8dB。
l 70º探头：在GTS-60试块上，用二次波探测F4mm平底孔，当波高达到80%时的静态灵敏度余量大于等于20 dB；信噪比不小于10dB。
18、 工作电源：DC11.1V/13Ah标称锂电池，连续工作时间大于10h。
19、 环境温度：-30～50℃。
20、 相对湿度：20%～90%RH。
21、 仪器主机重量：3.5 kg (含电池)。
22、 仪器主机尺寸：300 x 205 x 140 (宽x高x厚)。SZT800钢轨探伤仪
