什么是爬波

● 爬波是沿工件表面下一定距离处在横波和表面纵波之间传播的峰值波。

● 爬波也叫“纵向头波”，爬波是纵波。

● 爬波或叫“表面下纵波”（且有一定的横波分量）。

● 爬波主瓣的角度约在80°左右，几乎垂直于工件的厚度方向，与工件中垂直方向的裂纹几乎成90°，因此对垂直性裂纹有很好的检测灵敏度。

● 爬波声速：≈0.96纵波速度

爬波产生示意图

爬波的优点

● 受工件表面干扰小：爬波受表面刻痕、不平整、凹陷，以及油滴干扰较小，也就是说工件表面的粗糙度及杂质等异物基本不会影响超声爬波的正常检测，爬波适合粗糙表面下的近表面缺陷的检测。

● 有效检测深度为0.5mm-9mm：爬波探头的有效检测深度为0.5mm-9mm，常规双晶直探头的检测盲区为4mm，爬波探头弥补了双晶直探头难于检测0.5~4mm的盲区。

● 可沿着弯曲界面传播

爬波的缺点：“走不远”或“寿命短”

● 爬波离开探头后衰减很快，检测距离只有几十毫米，通常采用双晶双探头，也有单晶爬波探头。

爬波产生方法

● 当纵波以第一临界角27.60附近，±30以内入射，即可获得爬波。

爬波的应用

超声爬波检测技术已被广泛应用于在：

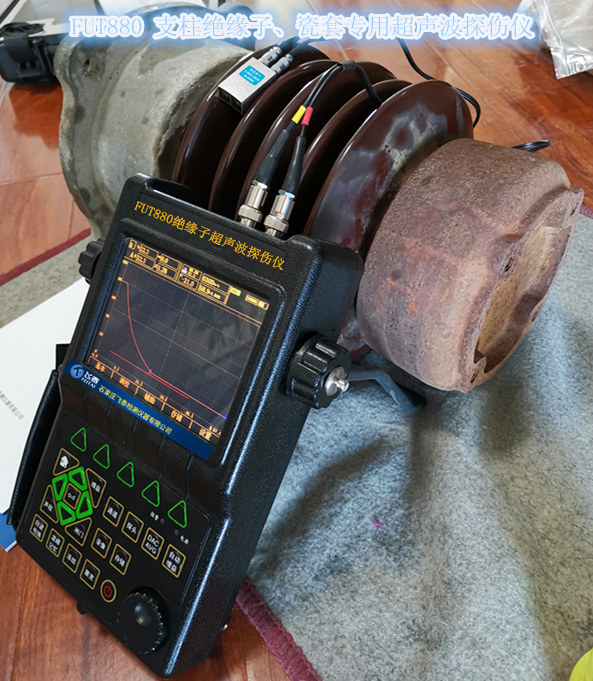

1. 役支柱瓷绝缘子表面缺陷

2. 异种金属焊缝缺陷

3. 小径管焊缝

4. 镍基合金螺栓缺陷

5. 铸件、堆焊层等的表面下裂纹

6. 螺栓螺柱根部裂纹检测
