高校霍普金森压测试系统 多功能分离式霍普金森压杆测试装置 大学科研霍普金森压杆检测设备

测试系统 大学科研霍普金森压杆检测设备 高校霍普金森压

应用范围：可对沙石土、混凝土、钢筋混凝土、金属和非金属泡沫材料、复合材料、高分子材料等进行较高应变率下的动态性能测试。也可对试样在不同外围约束力下进行动态性能测试。

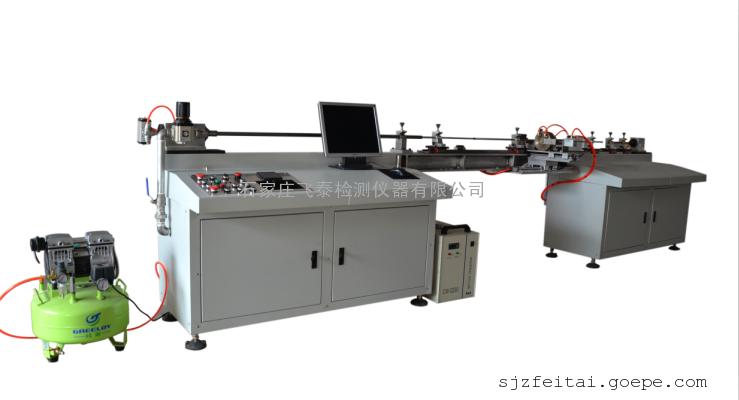

本套Hopkinson 压杆系统主要包含三部分：支架部分、压杆主体部分、数据采集部分，其示意图如下所示。其中支架部分是用来支撑固定压杆部分并且保证压杆的水平，为了保证系统的水平度及刚度，该部分采用整体铝板制作而成 。压杆主体部分包括炮管、撞击杆、入射杆、透射杆、能量吸收器以及相应的气压装置等等。而数据采集系统则是由粘贴在杆子上的应变片，惠斯通桥路（应变片接线桥盒），超动态应变仪以及高速采集系统：
1、测试平台:为了保证整个平台水平度及杆系同轴度，提高测试精度，特选用高强度的60铝材整体铣削加工而成。
2、组合基准导轨：采用台湾HIWIN上银高精度的标准直线导轨，确保定位精度，更换炮管或杆系时，只需要调整X轴方向位置即可，大大提高调试工作效率及系统精度。
3、发射系统：由储气室、发射体、操控模块、活塞、联接法兰、可快换变径炮管、支承座、反后座支架、子弹自动回收装置等组成。
发射阀体实物图
*高温炉（选配）
三.超动态数据采集系统：
数据采集系统
实验数据及分析
四、设备优势介绍
● 可快速变换不同炮管：
在一台测试系统上只需更换炮管就可方便实现各种压杆试验，达到各种实验目的。
● 统一基准：
采用60铝材整体焊接而成，经过高精度加工，具有较高平面度，提高了水平平面统一基准；采用台湾HIWIN高精度直线导轨，提高了侧向统一基准，便于换型及提高测试精度。
● 子弹自动回收：
设备安装了子弹自动回收装置，人性化设计
● 标准模块化：
无论发射系统、中心支撑装置，还是导轨，全部采用标准模块化结构。无论你需要什么样的压杆试验设备，都可通过数量增减而达到试验要求。
五、技术规格
