GJY-T-4A轨道检查仪生产厂家 GJY-T-4轨道检测仪

文章出处:石家庄飞泰检测仪器有限公司 浏览量:398发表时间:2021/6/24

GJY-T-4A轨道检查仪生产厂家 GJY-T-4轨道检测仪

产品客户:天津铁路,河北铁路,山西铁路,内蒙古铁路,辽宁铁路,吉林铁路,黑龙江铁路,江苏铁路,浙江铁路,安徽铁路,江西铁路,山东铁路,河南铁路,湖北铁路,湖南铁路,广东铁路,广西铁路,重庆铁路,四川铁路,云南铁路,宁夏铁路。




『主要特点』

GJY-T-4A轨道检查仪 GJY-T-4轨道检测仪包括检测机械装置、数据采集系统(微型计算机控制检测系统)及智能型分析处理软件三大部分,是专门用于轨道参数测量与分析的检测仪器。检测仪在轨道上匀速推进,微电脑系统自动测量轨道的几何参数,如里程、轨距、水平、 1m弦线上的方向及高低,在液晶显示屏上滚动显示出来,并可推算10m(或20m)弦长的矢距、纵平等参数。所有检测参数都通过微型计算机控制存储在IC卡上。分析仪的数据处理可在任何台式电脑或手提电脑上进行,前提是需要安装上分析软件及读卡器驱动程序。 IC卡记录的轨道参数通过读卡器读出,并转存到计算机中,通过分析软件的处理,可得到所测数据的计算结果,并提供一些报表作为公务维修依据。为了更好的使用该仪器,为该仪器配备了传感器标定标准位置的标零台及仪器定期检定的检定器。

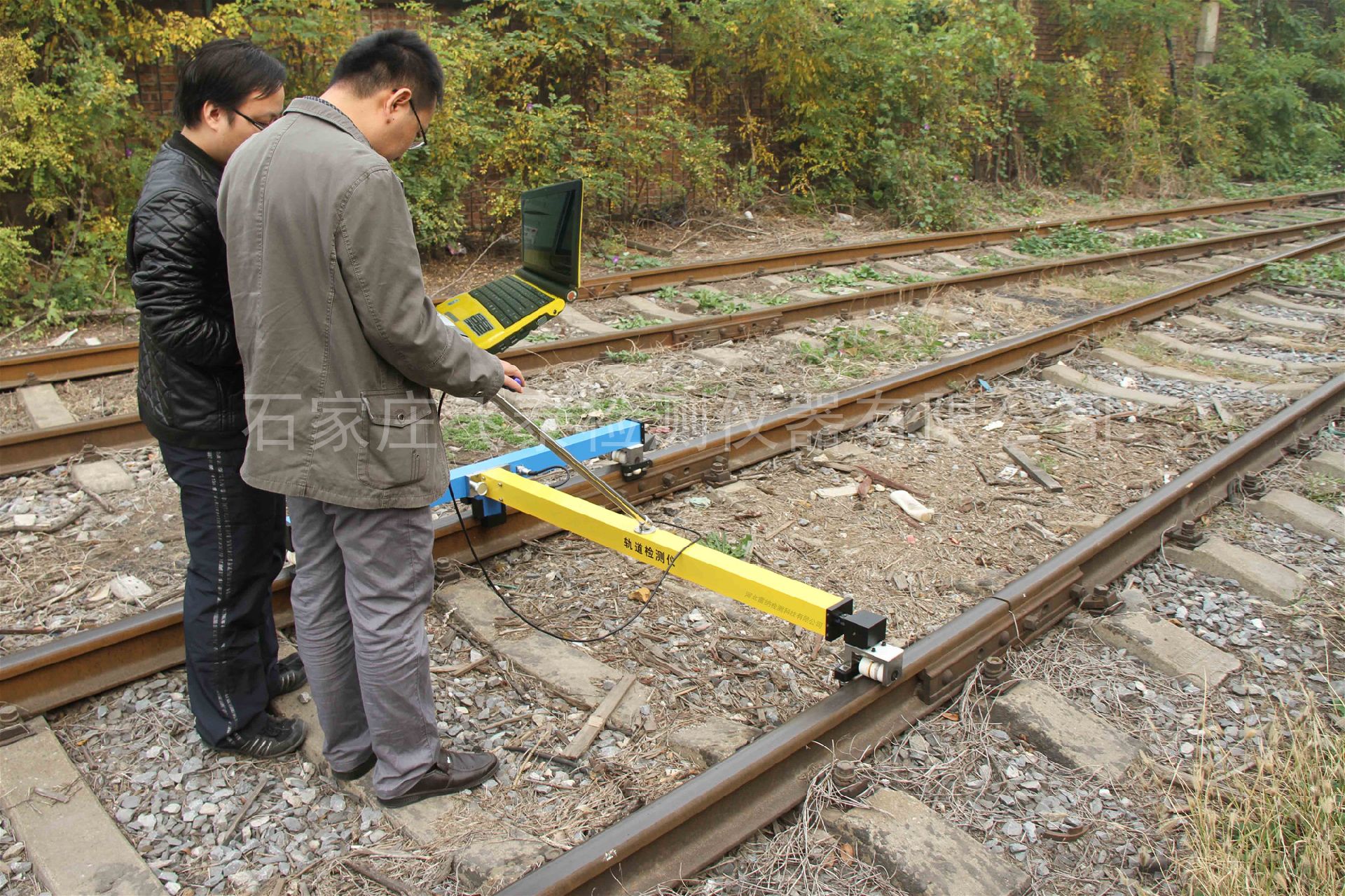

GJY-T-4A轨道检查仪 GJY-T-4轨道检测仪

『使用条件』

轨检仪在下列环境条件下能可靠工作:

◆ 环境温度: -20℃ ~ + 50℃ ;(特殊处理后可在 -30℃ 或 + 60℃ 用)

◆ 相对湿度: ≤ 90%RH ;

◆ 海拔: ≤ 2500m ;

◆ 行进速度: ≤ 8km/h ;

◆ 重量: ≤ 40kg ;

其余特性和使用说明参照 GJY-T-2 型轨道检查仪。

P>◆ 检测项目及测量范围

序号  检测项目  测量  测量范围

1  里程  1m/km+0.5m

2  水平  ± 0.5mm  ± 200mm

3  轨距  ≤ 0.5mm  1410~1470mm

4  方向  0.02mm  ± 2.5mm

5  高低  0.02mm  ± 2.5mm

6  三角坑  < 1mm ( 在分析软件中显示 )

◆ 采样间隔: 0.125m

◆ 设计走行速度: 匀速,<8 km/h

◆ 外形尺寸:长×宽×高=1700mm×1200mm×1000mm

◆ 重量: 约38kg

序号

项目

测量范围

示值误差

(要求值)

备注

1

高低

±50

±1.0

10m弦

2

轨向

±100

±1.0

10m弦

3

正矢

±400

±1.0

20m弦

4

轨距

零位正确性

1410~1470

±0.15

应对使用环境温度的影响实时进行自动修正

示值误差

±0.30

测量重复性

0.15

3次测量结果的极差

5



水平(超高)

零位正确性

±200

±0.15



示值误差

±0.30



掉头误差

0.30



测量重复性

0.20

3次测量结果的极差

6

扭曲(三角坑)

±30

±0.6

6.25m基长

7

里程

0~9999km

±2‰

里程累计误差

8

线路横向偏差



±0.30

不考虑CPⅢ控制点起算误差的误差
