SAEI1一体化声发射检测仪

产品简介

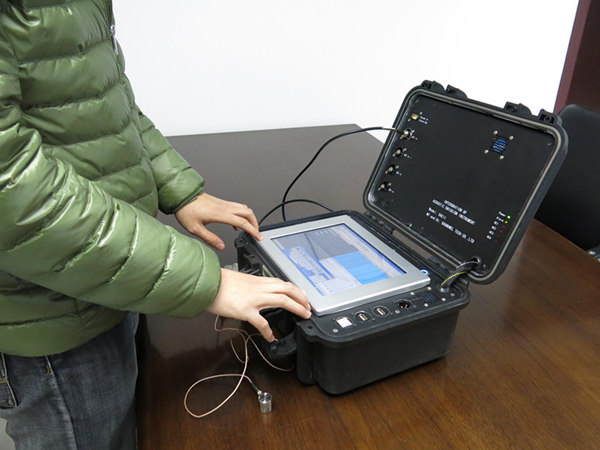

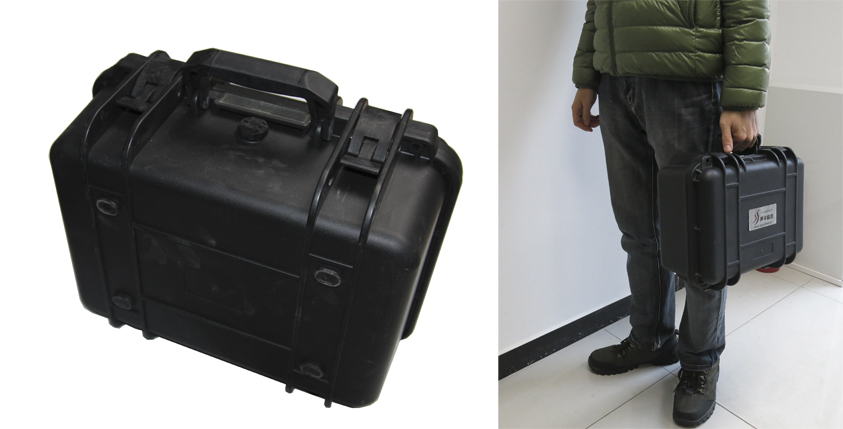

SAEI1一体化声发射检测仪将声发射采集卡、存储设备、数据处理软件、触控屏幕集成在防护仪器箱中，构造紧凑，便于携带与操作。内置声华科技公司SAE声发射软件，可实现数据的实时采集、存储与分析，支持USB接口扩展，可外接鼠标、键盘、存储设备等。支持交流电源供电与内置电池供电，可用于室外等不方便接通电源情况下的测试，特别适用于单人携带在野外现场进行作业工作，连续工作时长可达10h。

主要技术指标：

● AE通道数：配有两张采集卡，每个采集卡具有2个独立通道，共4通道。

● 采样频率：10MHz采集卡控制：采集卡插入仪器专用集中主板，通过主板实现对各个卡的控制及时间同步

● 声发射信号处理：每个采集卡硬件具有AE特征参数实时提取功能，波形与参数可分别设置触发门限

● 参数通过率：实时连续声发射特征参数数据通过率大于40万组/秒（USB）

● 波形通过率：实时连续声发射波形数据通过率：大于30MB/秒（USB）

● 波形采样长度：最大单个波形采样长度，每通道可同时达128k采样点

● 波形前/后采功能：触发前预采集长度可达128k采样点

● 外参通道：支持4个外参数输入通道

● 外参采样率：每秒32K采样点

● 外参输入范围：±10V，可通过软件变换为信号源的物理单位

● AE信号输入范围：±10V

● 信号调理器：每一通道板卡增益可设置0dB,-6dB,-9.5dB,对应信号输入电压范围为±10V，±5V，±3.3V

● 自动传感器测试：内置AST功能，能发射声发射信号用于测试

● 响应频率：1kHz-2.5MHz（±3dB带宽）

● 模拟滤波器：20kHz、100kHz、400kHz三个高通滤波器，100kHz、400kHz、1200kHz三个低通滤波器，通过软件选择各种组合

● 硬件实时数字滤波器：0kHz-3MHz频率范围内任意数值设置直通、高通、低通、带通及带阻。每个通道连续信号经数字滤波后波形重构，重构后的波形产生声发射参数。

● 硬件实时FFT分析：采集卡硬件连续信号FFT频域波形及功率谱参数输出

● 连续波形功能：可确保5M/s采样率16位精度2通道连续波形连续24小时不间断上传

● 支持USB接口扩展，可外接鼠标、键盘、存储设备等

● 主机噪声：﹤10dB（空载）

● 信号幅度：100dB（使用40dB 前放）

● 动态范围：90dB

● 报警输出：蜂鸣器与LED灯报警

● 主机重量：约10kg

● 9.8寸工业平板全彩显示屏，触控操作简单。

● 主机尺寸：358mm×284mm×168mm

● 工作温度：-10℃～﹢45℃

● 供电方式：交流电源供电与内置电池供电（标配电池续航10h，充电18h）
