allenAMSY-6声发射系统

声发射（AE）

压力容器，管道系统以及石化反应器这样的专业系统都是在强压力下工作，也需要经常检测。为了保障这些系统的安全性，声发射（AE）检测是不错的选择。声发射检测可以实现实时动态在线检测，这样就可以保证系统的安全运行，同时也可避免停工所造成的损失。声发射（AE）检测同时也可以应用于材料，地质结构，医用以及植物的研究，变压器局部放电的检测与定位，储罐的泄露及腐蚀检测等。声发射（AE）检测现在也逐渐应用在建筑工程（例如，桥梁）以及自动化和航空工业中。

高灵敏度声发射传感器可检测到被测物体表面的应力波。例如，缺陷扩展所产生的波在被检测物体中传播。通过对传感器采集到的信号进行分析，可检测到被检测物体的缺陷，并对缺陷进行定位。

率16位精度2通道波形连续24小时不间断上传。

AMSY-6—用于多种检测的综合系统

VallenAMSY-6系统包括整个声发射检测所需组成。此系统专门为用户定制，包括传感器，前置放大器，采集卡，系统主机，PC机及软件。Vallen可以提供系统的所有组成，所提供的系统将是一个很好的配置，可以应用于多种检测模式。

AMSY-6主要特性

连接/USB2.0

USB2.0接口保证用户可以任意选配自己喜爱的计算机。USB2.0宽带总线可以用于对多台主机同时进行数据传输。

可靠性及效率

通常情况下，声发射检测较其它检测方法安全。数十年里，全球经过认证的声发射检测服务机构都认可Vallen生产的检测设备的可靠性及检测效率。

多功能性

具有灵活的用户自定义处理程序以及可视化的多功能软件使得AMSY-6在众多应用领域都得到了认可。

用户友好界面

操作简单：简介的对话窗口可以由7种不同语言显示，强大的在线帮助功能，额外的质保。以上所有特性可以帮助用户节约时间及成本。

服务品质

响应时间快，强有力的技术支持，快速的维修服务以及短的停工期，都是您所选用的声发射系统所能带给您的。

质量保证

可提供长达2年的质保期。产品的可持续运行以及软件的兼容性都将为您的投资产生持续性的回报。

远程控制

在任何地方可以非常容易地通过Internet控制AMSY-6，这很适合于长期在线监测。

声发射传感器

30多种不同声发射传感器可选，Vallen提供了可应用于多种声发射检测的传感器。所有频带范围及不同尺寸的传感器均为高灵敏度压电传感器。所有传感器都经过优化可达到高灵敏度，并且所有传感器的生产都经过严格的质量控制。常用的传感器如下：

VS150-M中心频率150KHz，多用途传感器

VS150-RIC中心频率150KHz，内置前置放大器，用于压力容器/整体检测

VS375-RIC中心频率375KHz，内置前置放大器，用于噪音环境下的裂纹检测

VS30-SIC低频传感器，频率为：25-80KHz，内置前置放大器，用于储罐底板检测

大多数内置前置放大器的传感器都具有标定脉冲通过的功能。这项功能大大缩短了检验传感器耦合状况，电缆线和前置放大器连接状况的时间。为了简化装备，还可提供带磁性夹具的传感器。

声发射前置放大器

Vallen提供多种高性能的可与AMSY-6系统匹配的前置放大器。多种选择可满足不同的检测需求。前置放大器电阻为50Ω。前置放大器的低噪音水平在市场中同类产品中属于先进地位。为了保证前置放大器可以在复杂的操作环境下正常运行，前置放大器的零部件及材料都是经过严格挑选的。

AEP4，AEP4H

多功能前置放大器，频带范围为3-2000KHz（AEP4：20-2000KHz），适用于多种检测需要。每个前置放大器都具有坚固的外壳，并且可以通过标定脉冲，用于检测传感器的耦合状况以及进行声速测试。

AEP3

AEP3放大器可以通过软件调节放大倍数，放大范围为34-49dB。前置放大器中带有插拔式频带滤波器模块，可对采集到的信号进行前置滤波。AEP3有2种输入口，一种是常规BNC接口，另一种为BNO接口。

声发射采集卡

独立双通道声发射采集卡ASIP-2是数字声发射系统生产20多年的结晶产品。由ASIP-2组成的声发射系统，即使在通道数很多的情况下也非常便携。ASIP-2的特性如下所述：

§高分辨率：40MHz采样率，18bit

§高灵敏度：在采集数据时系统噪音低

§更多波形采集：可达到1GB/通道

§坚固的面板：坚固的前面面板BNC接口可快速简单的实现电缆连接

§实时指示：前面面板LED灯指示，是否有撞击信号，前置放大器电缆连接是否正常，声发射信号可听，以及幅度饱和状态。

§先进的滤波器理念：可通过窄带触发宽带瞬态记录；500个带通滤波器及凹槽滤波器可选。

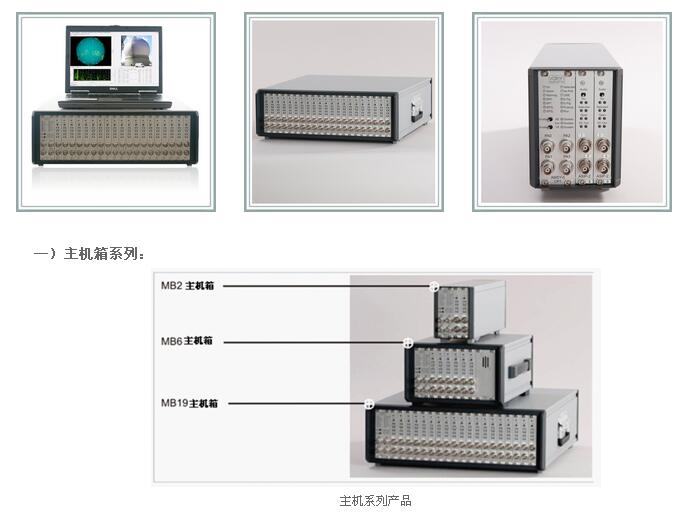

主机箱

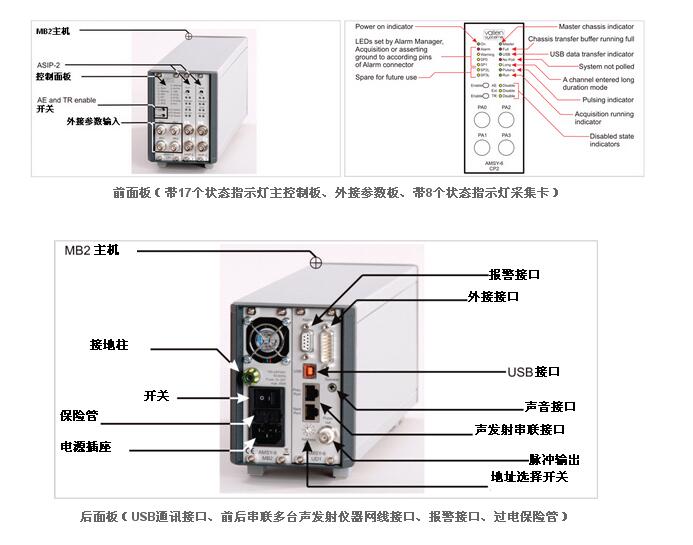

AMSY-6坚固的机箱适合于现场检测。有4通道、12通道、38通道或者42通道四种类型的机箱。声发射系统通过一个可插拔的外接计算机进行控制，例如，可以在家里进行离线分析。笔记本电脑，微型计算机或者工控机都可以使用。主机箱特性如下所述：

§连接：USB2.0高速传输接口可以同PC机进行连接，操作简便。

§节约成本：可以同ASIP-2声发射卡兼容。

§声发射相关性：可接8个外接参数，例如，压力、应力应变、位移等。

§适用于任何材料：测试脉冲发射器，发射幅度软件可调，可达400V，可以应用于强衰减材料。

§声音报警：通过声音开关选择，使得声发射信号可听。

§实时指示：LED灯指示系统主要工作状态

§指尖快速响应：手动开关可控制数据采集

§主机对接：可实现8台主机对接成一个大的声发射系统。声发射通道数可扩展至254通道。

AMSY-6软件

Vallen所提供的软件是趋于很好的解决方案。易于掌握，易于使用且效率高。

灵活的用户友好数据分析功能

为了满足不同声发射检测的需求，AMSY-6软件所提供的功能都是可以灵活应运且操作简便的。AMSY-6软件对所采集到的信号可进行快速地分析，在线分析的速率及效果与离线分析相同。

§分析清晰：分析处理步骤，例如滤波、定位、聚类等

都可以清楚的通过数据结构查看。

§数据结构可任意修改：数据结构树易于建立，也可通过拖拉数据处理程序进行修改。

§用户写入软件：ECP（嵌入式编码处理程序）集合了用户编码。例如，不用通过声发射专业人员或者特殊标准就可获得常规检测的专业结果。

§灵活的显示方式：任意组合的结果都可以在图或者数据列表中进行显示。

§高质量报告：相关图及数据列表可以以任意形式导出。

§数据文件的兼容性：新的AMSY-6软件可以处理自1991年生产至今的所有Vallen声发射系统的声发射文件。

§七种对话语言：中文、英文、法文、德文、意大利文、日文、俄文。

波形基本分析功能，例如FFT、波形转换、进一步特征提取、模式识别，提供了关于源类型、损坏评估或者波的传播等附加信息。

优化在线分析功能：

AMSY-6能满足在线数据分析的高要求：

§同一文件中的所有数据：改变前及改变后的采集参数。

§完整分析控制：在数据采集的同时可改变分析设置。任意标签或任意点的分析可实时重启。

§快速在线定位：在多通道高数据采集率的情况下也可以实现快速在线定位。

§数据易区分：加入标签可区分不同阶段采集数据。

§报警通知：功能强大的报警管理控制器，数据流中断器以及用户自定义声发射报警标准。报警或者警告触发形式有声音，email或者数字输出等。

AMSY-6软件的完整功能可简便、有效的实现多种声发射检测，并且稳定性好，同时采用用户友好操作使用界面。
