X射线实时成像系统的详细介绍
X射线实时成像系统，对于批量大、要求检测效率高的零件，是一种非常实用
有效的检测手段，它具有动态观察、形态真实、检测效率高的特点，并可采用
计算机图像处理装置对射线图像进行处理，使检测灵敏度进一步提高。
本公司经营X射线实时成像系统，质量保证，欢迎咨询洽谈。
工业电视系统主要技术参数
100万像素（也可选择40万像素）高清晰工业电视成像单元由图象增强器、光学系统、CCD摄象机、监视器、传输电缆及控制、输出电路等部份组成。

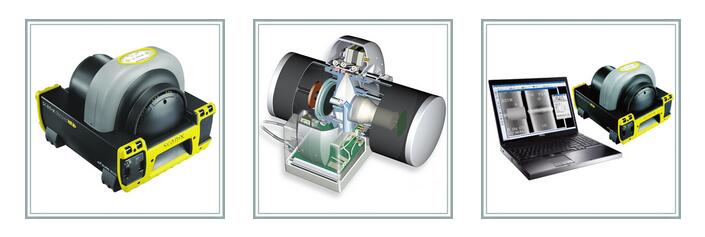

图象增强器：
图象增强器运用独特的金属-釉技术、对比度高、畸变量小重量轻，输出窗采用技术荧光涂料和抗反射膜，确保光透过率，图象清晰；
高压电源稳定可靠，故障率低。
主要技术指标：
图像增强器组： 12"(SIEMENS) Hideq23H 9" /7"/5" 三可变；
输入图像尺寸： 215/160/120mm；
输出图像尺寸：25mm；
中 心 解 像 度：56/62/70 lp/cm。
光学系统：
光学系统具有透镜组和电动光圈。在操作室内对CCD摄像头的光圈、焦距、后座距等参数可独立电动调节。光电控制三视野转换。
CCD摄象机：
采用德国Kappa逐行扫描CCD摄象机，1004×1004像素，2/3″芯片，12比特数字输出，63dB高动态范围。经过图象处理，可以实现圆消隐、自动亮度控制、自动增益控制、递归降噪、末祯存储、Gamma校正、阴影校正、边缘增强、水平及垂直翻转等功能；
CCD摄象机63dB大动态范围，在低对比度条件下，Kappa摄象机拥有很高的图象细节分辨能力；目前，多数其他100万像素CCD摄象机动态范围不超过60dB；
KappaCCD摄象机每一像素点电荷负载量达到42000e，该物理特性决定了图象在高X射线剂量下图象的清晰度。电荷负载量越高，则图象越清晰。目前，多数其他100万像素CCD摄象机电荷负载量不超过30000e；
主要技术指标：
CCD1/2″ (SIEMENS) 三视野;
像 素：1004×1004 (100万像素级);
信噪比优于：63dB;
照度：0.02LUX;
传输线长：≥55m；。
电动光栅：
光栅为双片单动式或四片单动式等多种，安装于增强器前端，控制方式为电动有线控制。
监视器：选用进口高分辨率大屏幕工业级黑白监视器，图像清晰便于观察。
主要技术指标：
17"黑白高清晰度显示器
视放增益：≥35dB
视放频宽：50H-10MHZ
水平中心清晰度：1000TV线
图像几何失真：＜3%
电介质强度：1500V/1Min
系统分辨率:大于40LP/cm。

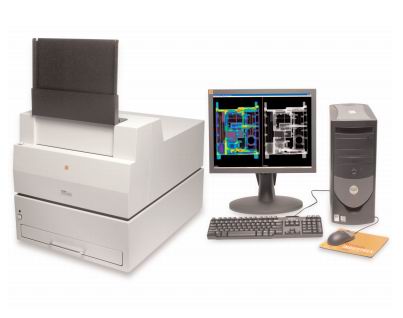

计算机图像处理系统
技术参数
系统配置：
计算机主机：工业控制机，高分辨率显卡，200G硬盘，2G内存
CPU： Intel Pentium 4 处理器 酷睿双核2.4GHz
显示器：17英寸纯平
图像采集卡：进口
刻录机：华硕可读写刻录机
打印机：佳能激光打印机

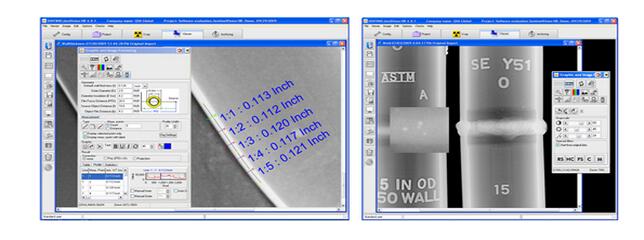

软件主要功能：
静态/动态，电子拍片、点片、正片/负片、尺寸测量、视频存储、视频回放、图片存储、图片查询、图像放大、缩小，伪彩色、灰度级变换、图像打印、用户管理、参数设定、退出系统等；
软件环境Windows2000；
图像处理功能：平滑处理，对比度增强，图像辅助处理，边缘增强，尺寸测量，图像打印；
图像处理系统具有如下主要功能：
具有多幅图像的存储和调出功能，图像可存入软盘或光盘中予以保存。
伪彩色输出功能
图像打印功能
图像放大和缩小及放大镜功能
图像上叠加字符和汉字功能
灰度显示功能
对被测工件的缺陷几何测量功能
窗口窗位技术
边缘增强及负像功能
平均降噪(多帧选择)
在静态单幅图像状态下，可实现自动测量工件缺陷及打印统计工作。
图像存储方式：本地硬盘、DVD-RW刻录光盘。
机械平台主要系统配置
工作台:
五维运动检测平台: 横向移动 Tx；
纵向移动 Ty；
垂直移动 Tz；
旋转 360°；
偏转 ≤±25°
电气控制系统：
PLC全系统控制组成控制中心,接收数字图像处理工作站发送的控制指令,能有效控制机械扫描装置的运动位置和速度。
功能：控制运动位置、速度等。
射线防护系统（铅房）
符合GBZ117-2002标准
铅房尺寸：按客户要求制作
铅板厚度：按国家防护标准选购
室外设X射线高压开警示灯提示，保证操作者安全。
铅门为拉门式电动、手动、联动，与X射线高压控制电路联锁。
铅房顶部设有周围各方向均明显可见的报警灯。
铅房内部设有照明及220V电源插座。
在X射线机满负荷工作下，X射线的外泄剂量符合国家标准。
现场监控
主要用于观察被检工件在X射线管及图像增强器中间的工作状态,监控机械平台工作状态。
