GTJ-EV2静态变形模量测定仪

一、用途概述
GTJ-Ev2型静态变形模量测试仪，用于测定路基在静荷载作用下的沉陷值，从而评估路基的承载力和变形量。适用于受静荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测，特别适用于场地狭窄地段检测，如路桥（涵）过渡段及路肩的检测，既有线路基等。
通过圆形承载板和加载装置对地面进行第一次加载和卸载后，再进行第二次加载，用测得的承载板下应力σ和与之相对应的承载板中心沉降值S，来计算变形模量Ev2及Ev2/Ev1的值。
适用标准：中华人民共和国行业标准《变形模量Ev2检测规程（试行）》
二、产品特点
1、 采用进口传感器及部分元器件，测试精度高。
2、 液晶中文显示，在不同的界面下有相应的中文提示。
3、 操作简单、测试速度快。
4、 自动计算Ev2及Ev2/Ev1值，并显示曲线，准确直观。
5、 主机与打印机分离，主机体积小、重量轻。安装携带方便。
6、 传输232串行口和USB接口，便于与笔记本电脑的连接。
7、 液晶屏幕带有背光，在各种环境下有较好的可视度。
8、 电池持续工作时间长。
9、 无核辐射及废气等污染，操作使用安全、环保。
三、技术参数
1、承载板
直径：300mm  厚度：25mm
带手柄和盒式水准器的承载板
2、加载装置
液压泵：压力100KN
高压软管：长度2m
可插拔式压力缸接长杆：1×40mm，1×90mm，1×120mm，1×160mm，2×60mm
磁性球接头上压板
3、沉降量测试装置
三点支撑架(带有可伸缩、可旋转杠杆臂，底座可调节)
尺寸： 2320X570X420mm(长X宽X高)
重量： 12.5Kg
4、压力测试装置
包括压力传感器和连接装置，压力传感器量程：100KN
5、位移测试装置
非接触式位移传感器，量程30mm，精度0.01mm

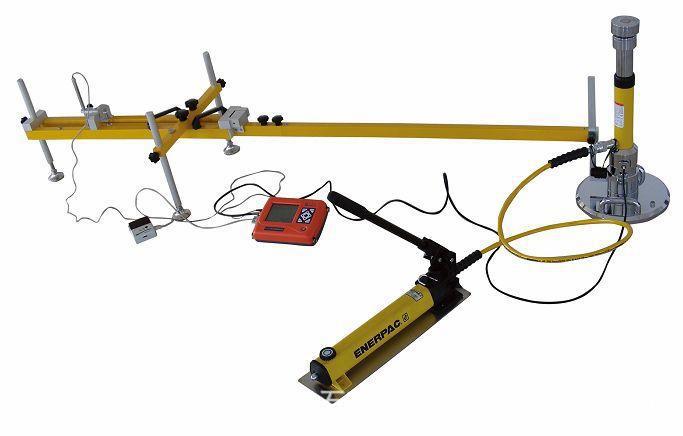

四、仪器构成
1、承载装置
2、位移测试装置
3、压力传感器
4、电子测定仪
5、微型打印机
