MR200便携式粗糙度仪
立即询价
产品概述
MR200便携式粗糙度仪是美泰公司精心研制的新升级产品，该产品采用当前新的处理器、2.7寸OLED显示屏，显著提升了用户准确粗糙度测试的体验，硬件设计精巧、数据处理速率高、保护措施完善，集诸多优势于一身，自问世以来一直倍受用户亲睐，它超大量程设计，检测范围远超同类产品，可满足各类用户的需求，通过MICRO-USB接口或标准蓝牙模块及SD存储卡，可实现无线遥控启动、测量；支持现场蓝牙打印机无线通讯，通过PC海量存储数据。被广泛地应用于各种金属加工制造工艺环节的质量控制，是提高生产合格率、节约成本的专业仪器。
技术参数
| 测量范围： | Z轴（垂直）320μm(Ra=80μm),X轴(水平)17.5mm |
| 分辨率 | Z轴（垂直）0.01μm/±20μm,0.02μm/±40μm,0.04μm/±80μm,0.08μm/±160μm, |
| 测量项目 | Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS) 、RSk、R3z、Rmax、Rpc、Rmr、Rku、 |
| 滤波器 | RC,PC-RC,Gauss,D-P |
| 取样长度(lr) | 0.25,0.8,2.5mm |
| 评定长度（ln） | Ln= lr×n,n=1~5 |
| 传感器 | 测量原理：位移式差动电感.触针：天然金刚石,90锥角,5μm针尖半径.测力：<4mn.导头：红宝石，滑行方向半径40mm.< td=""> |
| 示值误差 | 不大于±10% |
| 示值变动性 | 不大于6% |
| 电源 | 内置锂离子充电电池,用8.4V,800mA充电器充电 |
| 外形尺寸 | 112×50×47mm |
| 重量 | 约360g |
工作原理
本仪器采用针描法测量工件表面粗糙度
在测量工件表面粗糙度时，先将传感器搭放在工件被测表面上，然后启动仪器进行测量，由仪器内部的准确驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度。工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号。该信号经过放大及电平转换之后进入数据采集系统，ARM芯片对采集的数据进行数字滤波和参数计算，测量结果在OLED显示器上给出。可以通过无线连接蓝牙打印机，打印全部测量参数，还可以通过数据线与PC机进行通讯，用计算机软件对数据做进一步分析。
在测量工件表面粗糙度时，先将传感器搭放在工件被测表面上，然后启动仪器进行测量，由仪器内部的准确驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度。工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号。该信号经过放大及电平转换之后进入数据采集系统，ARM芯片对采集的数据进行数字滤波和参数计算，测量结果在OLED显示器上给出。可以通过无线连接蓝牙打印机，打印全部测量参数，还可以通过数据线与PC机进行通讯，用计算机软件对数据做进一步分析。
工作条件
环境温度：操作温度－20℃～＋50℃
存储温度：-30℃～＋70℃
相对湿度≤90％
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘
存储温度：-30℃～＋70℃
相对湿度≤90％
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘
仪器特点
28个测量参数：Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS)、RSk、R3z、Rmax、RPc、Rmr,Rku、RΔa、RΔq、Rδc、Ry；Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、V0
采用320μm大量程高精度电感传感器
具有RC、PC-RC、GAUSS、D-P四种滤波方式
兼容ISO、DIN、ANSI、JIS四种标准

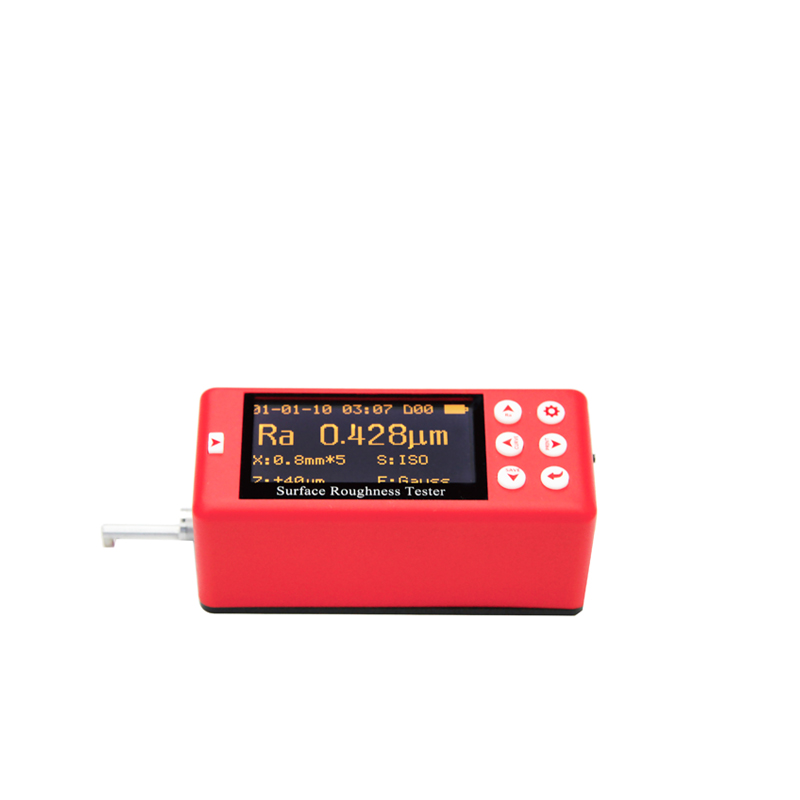

采用2.7寸超大屏幕128×64点阵OLED显示屏，无需背光，无死角，可显示全部参数、轮廓图形和中英文菜单
采用当今主流芯片进行仪器控制和数据处理
内置存储器可存储20组测量的完整数据
外置SD卡可扩充海量存储数据
内置无线遥控模块，可遥控测量
内置标准蓝牙模块，可无线连接蓝牙打印机，打印全部参数及轮廓图形

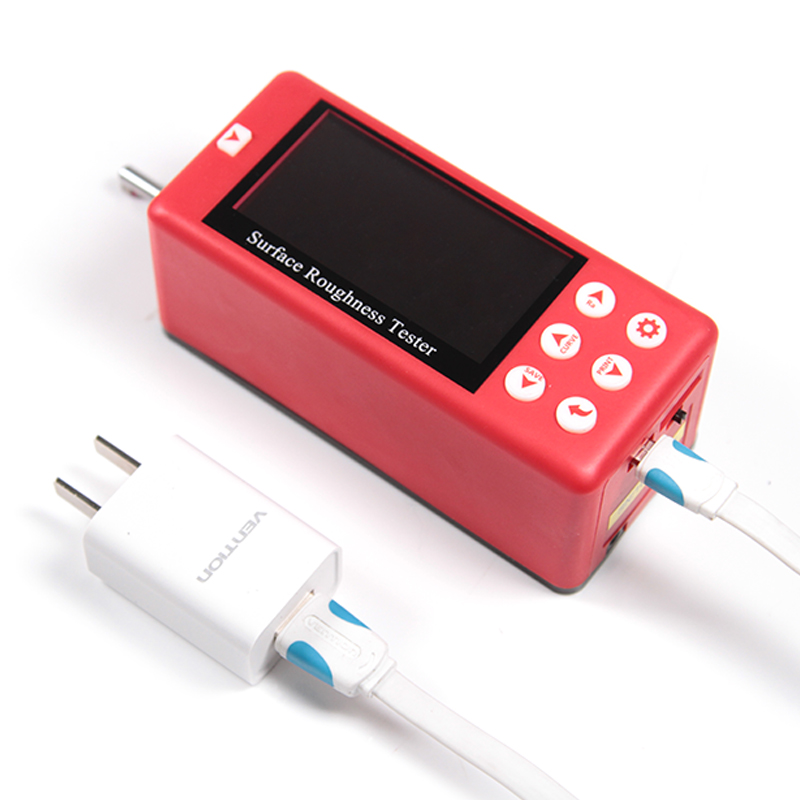

内置标准MICRO-USB接口，可与PC机进行通讯，可采用专用软件对测量结果进行分析与管理
内置锂聚合物充电电池及充电保护电路
机电一体化设计，体积更小，携带方便
具备自动关机的节电功能，各项操作均有提示信息

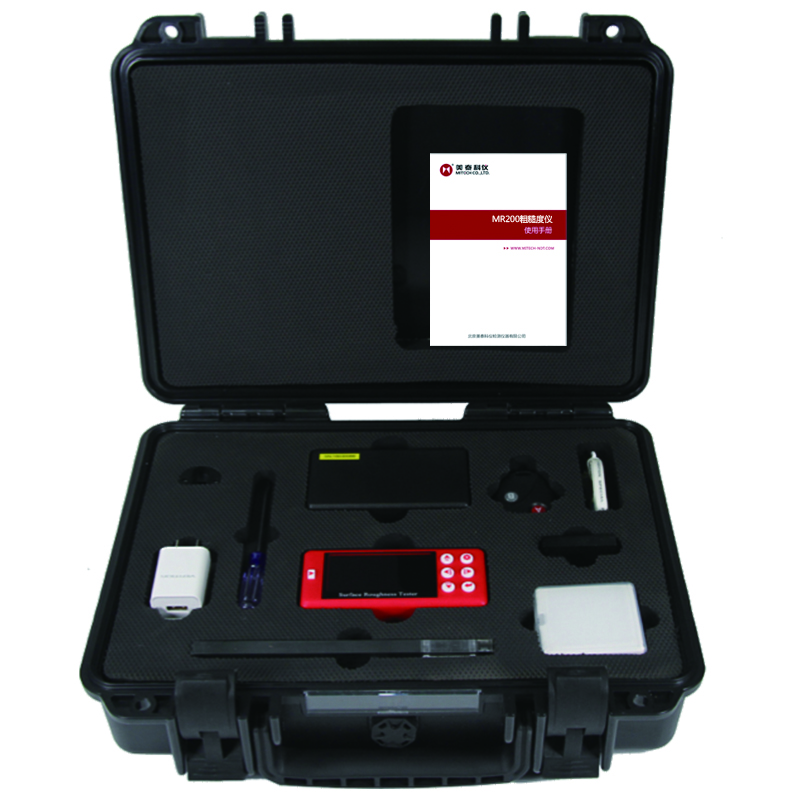

配件齐全，可选配曲面传感器、深槽传感器、小孔传感器、齿面传感器、小立柱、微调平台、加长杆、侧向转接杆等附件
采用320μm大量程高精度电感传感器
具有RC、PC-RC、GAUSS、D-P四种滤波方式
兼容ISO、DIN、ANSI、JIS四种标准
采用2.7寸超大屏幕128×64点阵OLED显示屏，无需背光，无死角，可显示全部参数、轮廓图形和中英文菜单
采用当今主流芯片进行仪器控制和数据处理
内置存储器可存储20组测量的完整数据
外置SD卡可扩充海量存储数据
内置无线遥控模块，可遥控测量
内置标准蓝牙模块，可无线连接蓝牙打印机，打印全部参数及轮廓图形
内置标准MICRO-USB接口，可与PC机进行通讯，可采用专用软件对测量结果进行分析与管理
内置锂聚合物充电电池及充电保护电路
机电一体化设计，体积更小，携带方便
具备自动关机的节电功能，各项操作均有提示信息
配件齐全，可选配曲面传感器、深槽传感器、小孔传感器、齿面传感器、小立柱、微调平台、加长杆、侧向转接杆等附件
操作方法及注意事项
手持式测量
将传感器插入仪器后，直接在工件表面上测量。除了设置正确的测量条件，还应注意：
a.传感器的主体要保持水平状态
b.传感器的滑行方向与工件的加工纹理要垂直。
使用高度尺立柱
a.将标准传感器小心插入仪器中，然后安装到立柱的连接部件上，确认锁紧；
b.将立柱的滑架调至稍高于工件表面位置，向下降直到传感器接触工件，这个过程要小心操作，尤其在传感器即将接触工件时需十分谨慎；
c.将传感器的主体调至目测水平，观察触针位置是否在中心附近；
d.升降传感器时，一定要注意方向，错误下降会损坏传感器。
示值校准
①测量多刻线样板；
②读Ra值；
③与样板值进行比较。注意事项
1.任何时候插拔传感器都要特别小心，注意不要碰到导头和触针，这是整台仪器的关键零件，要尽量拿住传感器导头托架的根部（主体的前部）插拔
2.当用完传感器时，应及时将它装入包装盒中
将传感器插入仪器后，直接在工件表面上测量。除了设置正确的测量条件，还应注意：
a.传感器的主体要保持水平状态
b.传感器的滑行方向与工件的加工纹理要垂直。
使用高度尺立柱
a.将标准传感器小心插入仪器中，然后安装到立柱的连接部件上，确认锁紧；
b.将立柱的滑架调至稍高于工件表面位置，向下降直到传感器接触工件，这个过程要小心操作，尤其在传感器即将接触工件时需十分谨慎；
c.将传感器的主体调至目测水平，观察触针位置是否在中心附近；
d.升降传感器时，一定要注意方向，错误下降会损坏传感器。
示值校准
①测量多刻线样板；
②读Ra值；
③与样板值进行比较。注意事项
1.任何时候插拔传感器都要特别小心，注意不要碰到导头和触针，这是整台仪器的关键零件，要尽量拿住传感器导头托架的根部（主体的前部）插拔
2.当用完传感器时，应及时将它装入包装盒中
仪器的保养与维护
当仪器出现异常现象，请首先查阅故障索引表，排除常见故障，如出现不能测量，液晶显示异常，误差过大，键盘操作失灵或混乱等故障时，请不要擅自拆卸或调节任何固定装配的零部件，应交给本公司售后维修部门进行检修、处理。扫描如下二维码进入公众平台，进行在线报修
