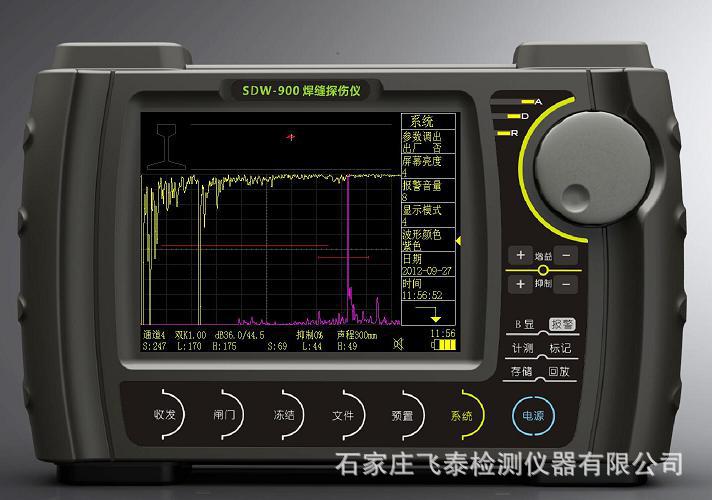

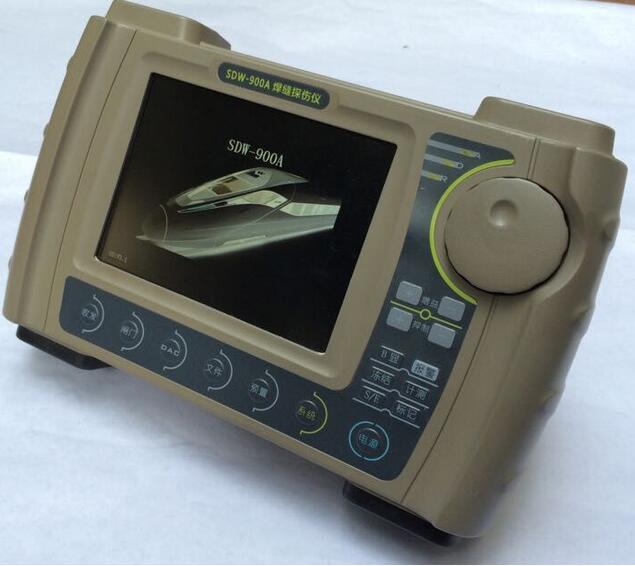

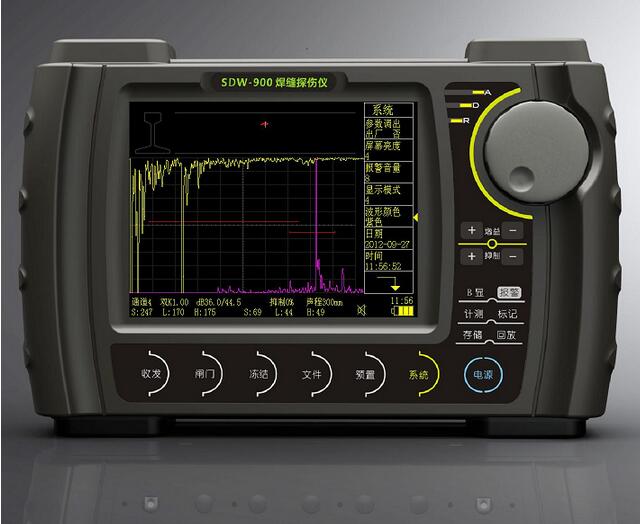

SDW-900数字焊缝探伤仪

产品特点：

1.          创造一个发射、双向接收回波的工作模式，同时进行穿透探伤和反射探伤；

2.          A显波形与B显图像同屏显示，相互对照印证，便于识别焊缝的伤损；

3.          弧面探头用于轨底三角区探伤，大大提高轨底三角区的探伤效率；

4.          四个独立的超声波探伤通道，探伤时自动切换到工作通道，减少人工操作；

5.        灵活的扫查架，符合TB/T2685.21-2007标准，提高了钢轨焊缝探伤的检测效率和质量。

技术性能：

1.        探测范围：通道1～3: 100～300mm。

通道4：横波 — 50～3000mm，钢纵波 — 50～5000mm。

2.        阻尼：通道1～3：固定阻尼；通道4：阻尼小300欧，阻尼大75欧。

3.        探头零点：0～1000us。

4.        工作频率：1M～5MHz

5.        增益调节：0～110，步进0.5dB

6.        探伤灵敏度余量：≥58dB

7.        动态范围：≥26dB

8.        抑制：0%～80%。

9.        重复频率：400Hz

10.     垂直线性误差：  ≤3%

11.     水平线性误差： ≤0.5%

12.     阻塞范围：≤6mm

13.     监视闸门：2个独立的测量闸门，可以分别设置为出波报警或失波报警。

14.     电源：11.1V、8.8AH，可连续工作10小时。

15.     功耗：8W

16.     环境温度：-30～50℃

17.     相对湿度：20%～90%RH

18.     重量：  2.6  kg (含电池)

19.  尺寸：288x190x90mm   (宽x高x厚)
