SZT-800数字钢轨探伤仪
产品型号:SZT-800
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:飞泰仪器
立即询价

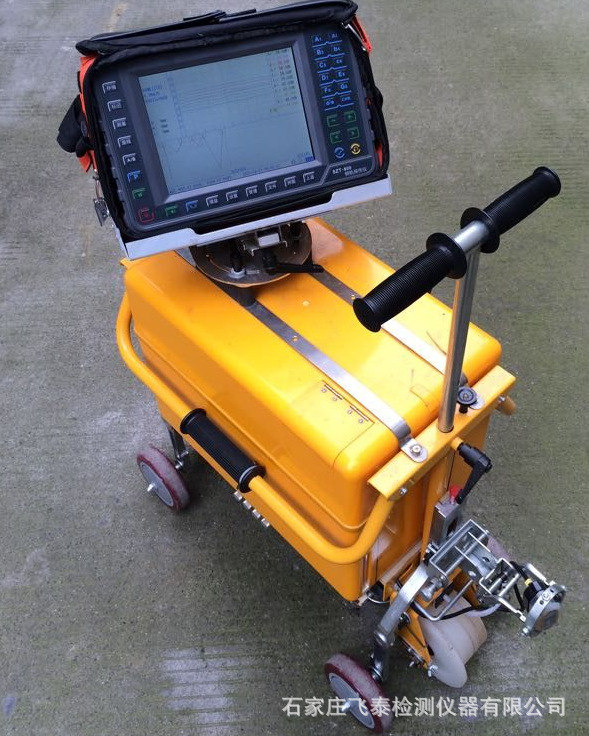

SZT-800数字钢轨探伤仪

产品介绍

SZT-800数字钢轨探伤仪是钢轨探伤的专用超声波探伤设备,具有10路发射12通道接收,能同时进行37度探头反射探伤和穿透探伤,探伤灵敏度自动调节和语音伤损报警功能。SZT-800系列钢轨探伤仪使用了国内先进的钢轨探伤方法,仪器功能齐备,操作快捷方便,能够大幅的提高探伤效率。仪器配备8.4吋SVGA(800×600)的彩色工业级显示屏,能够以高分辨率显示A显波形和B显图形,并且在阳光直射下也能清晰地显示。仪器全程存储探伤作业的数据和仪器的工作参数, 并配有专用的回放管理系统对探伤数据进行回放和检索

产品特点

1)        采用一发双收、探头复用技术,用10个探头实现了10路发射,12路接收,穿透法和反射法同时探伤。

2)        探伤灵敏度自动调节功能,探伤人员不需要手动调节增益即可探伤。

3)        音频报警+语音提示+语音伤损报警功能。

4)        多种显示模式: 全通道AB显模式、全通道B显模式、单通道AB显模式、校对通道显示模式,满足各种探伤需求。

5)        高亮度显示和低功耗设计,便于野外作业,一次充电仪器能连续工作10小时以上。

6)        时间、地点、A超波形、B超图形、报警信息及仪器的工作参数等探伤作业数据全程存储。可以在PC计算机上回放探伤数据,以便事后分析和对作业过程进行监控,并能够将伤损数据导入到工务管理信息系统(PWMIS)的伤损数据库。

7)        超大的数据存储容量:仪器可存储60天以上的作业数据。

8)        快捷的伤损测量方式:能够快捷地测量伤损与多个参考点的水平距离,以及伤损的垂直深度。

9)        简单且人性化的探头连接方式:12个探伤通道只使用5个航空插头连接,减少了连接插头的数目。

10)        独立连接的校核通道便于伤损校对和验证。

 技术性能:

1)        探测范围:能进行钢轨轨头及轨腰整个断面的探测,43、50、60轨声程范围为250mm,75轨声程范围为300mm。

2)        12个独立的探测通道:前内70°、后内70°、前外70°、后外70°、向后直70°、向前直70°、向前37°、向后37°、前穿透式37°、后穿透式37°、前0°、后0°。

3)        探头频率:2MHz。

4)        衰减器总量80dB,每12dB的工作误差不超过±1dB。

5)        探测重复频率:450Hz。

6)        动态范围:抑制小时动态范围大于22dB,抑制大时动态范围为2-6dB。

7)   放大器频率响应:fo= 2.0M±10%,Δf=2.0M±10%

8)        水平线性误差:不大于1%。

9)        垂直线性误差:抑制小时,不大于10%。

10)  阻塞范围:不大于20mm。

11)        响应时间:探伤仪的响应时间2.22ms。

12)     工作电源:DC11.1V/13Ah标称锂电池,连续工作时间大于10h。

13)     环境温度:-30~50℃。

14)     相对湿度:20%~90%RH。

广泛应用于:安徽铁路、江西铁路|湖北铁路|湖南铁路|西铁路|重庆铁路|宁夏铁路、河南铁路|天津铁路、广东铁路|河北铁路、云南铁路|山西铁路、内蒙古铁路、黑龙江铁路、山东铁路|辽宁铁路、吉林铁路、四川铁路|江苏铁路、浙江铁路等地方铁路。
