HT-9D数字焊缝探伤仪
产品型号:HT-9D
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:飞泰仪器
立即询价


HT-9D数字焊缝探伤仪 工务段HT-9D焊缝探伤仪

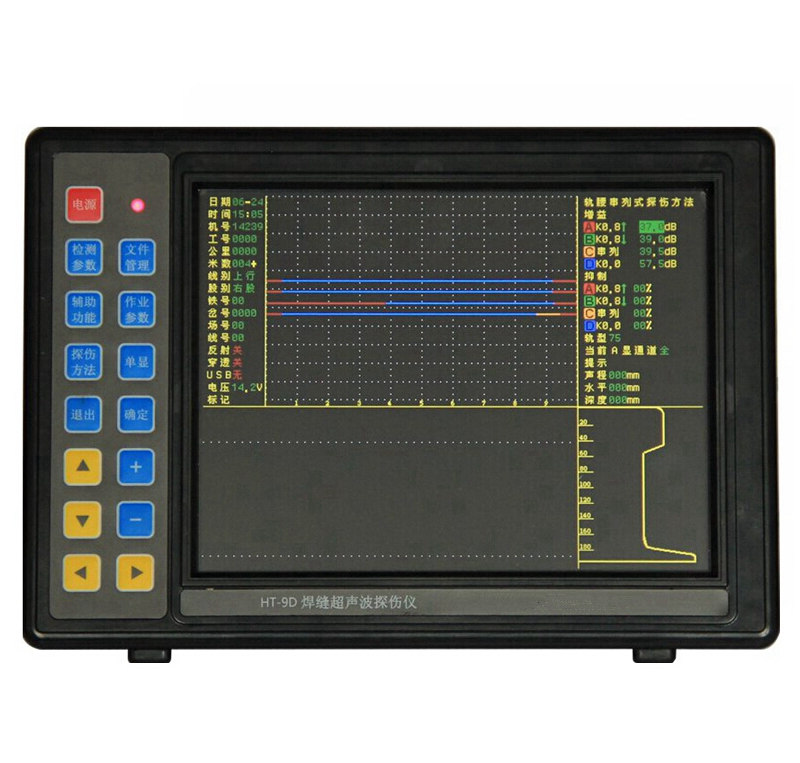

HT-9D焊缝探伤仪概况

HT-9D焊缝探伤仪是钢轨焊缝超声波探伤的专用仪器,执行TB/T 2658[1].21-2007《钢轨焊缝作业标准》。适于探测43kg/m~75kg/m钢轨。仪器采用集成串列式探头阵列探测技术,实现了多种探伤方法集成,能够快速对钢轨焊缝及热影响区进行全断面检测;A 型波形和B 型图像同屏显示,A、B型图像互补,提高了缺陷检出率;采用GPS定位技术,探伤记录数据可与地理信息匹配;全程自动记录探伤数据和作业流程;配套电脑回放软件,具有回放、分析和统计功能。

HT-9D焊缝探伤仪特点:

四通道同时工作,具备7种探伤方法。

集成串列式探头,采有4发12收高速交叉驱动方式,重复探测频率每秒180次,探头在轨面快速推行,实现了钢轨焊缝轨腰部位及其热影响区的垂直、倾斜、水平和平面状、体积状等缺陷的综合检测。

A显波形和B显图像同时同屏分区显示,A、B显图像互补,提高了缺陷检出率。

大屏幕、高亮度工业级彩色液晶显示屏,性能可靠,具有256种颜色显示,界面友好,便于观察。

具有DAC曲线功能。

具有GPS定位功能,可以实现探伤数据与地理信息匹配。

全程自动记录探伤数据和作业流程。

配套有电脑回放软件,可对数据进行回放、分析和统计。

整机可在-20~50℃环境温度范围正常工作。

6600mA/h、16V锂电池组供电,可供仪器在正常状态下连续使用10小时。

HT-9D焊缝探伤仪

通道数:发射通道4个,接收通道15个;

衰减总量:≥110dB,步进0.5dB;

衰减器衰减量误差:在工作频段内,每12 dB误差不超过±l dB ;

放大器带宽:不小于1MHz~8MHz;

探测灵敏度余量:a)  A通道(轨头K2.5通道):≥65dB;b)  B通道(轨底角K2.5通道):≥65dB;c)  C通道(自定义Kx通道):≥55dB;d)  D通道(串列式探测):≥40dB;

分辨力:≥26dB (2.5 MHz纵波);

动态范围:≥26dB;

垂直线性度误差:≤4%;

水平线性误差:≤2%;

阻塞范围:≤10mm;

采样频率:≥100MHz;

电噪声电平:≤10%;

发射脉冲幅度:≥250VP-P;

发射脉冲重复频率:单通道模式:400 Hz±10%;串列式通道模式:180 Hz ±10%;

探测范围:

a)  A通道(轨头K2.5通道):250±2mm;

b)  B通道(轨底角K2.5通道):100±2mm;c)

 C通道(自定义Kx通道):250±2mm(K0单收发);

d)  D通道(串列式探测):300±2mm(K0.8双收发);

报警阈值:反射式报警阈值:回波高于垂直满幅度的50%报警;

穿透式报警阈值:回波低于垂直满幅度的30%报警;

工作电流:≤400mA。(16V/亮度30%);

电压适应性:工作电压范围:13~18V;

发射通道:4个;

发射脉冲幅度:≥250VP-P;(方波)

衰减量:0~80dB    衰减步进:0.5dB;

 衰减误差:每12dB工作误差不大于±1dB;

垂直线性度误差:≤5%;

水平线性误差:≤2%;

 动态范围:≥30dB;

 电噪声电平:≤10%;

 发射脉冲重复频率:180Hz(串列式探头)、400Hz(手动单探头);

 探伤方法:5种;

 串列1探头探测轨墙;

 串列2已发10收,用于对轨头、轨底进行K型扫查;

 K2.5-250探头探测轨头;

 K2.5-100探头探测轨底脚;

 KX通用通道补充探测;

 探测范围(按探头K值声程标定);

K0.8通道(A\B\C通道):声程300mm;

K0通道(D通道):声程250mm;

K2.5通道(E\F\G通道): 声程250mm、100mm、50~500mm可调;

HT-9D扫查架轨底串列式探伤
