FIE220M实验室数码金相显微镜
产品型号:FIE220M
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:飞泰/FEITAI]
立即询价

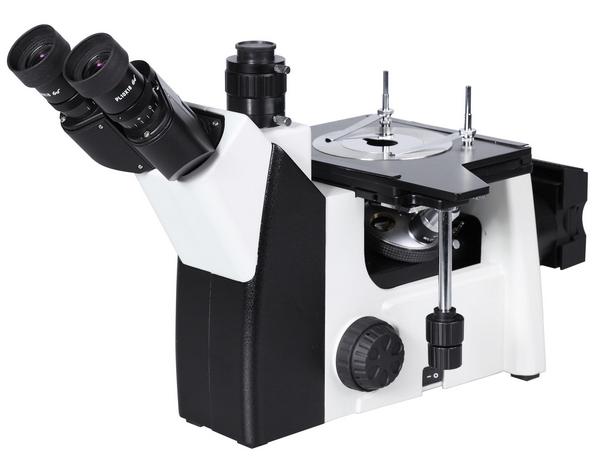

FIE220M实验室数码金相显微镜

一、产品介绍
用于鉴别和分析各种金属和合金材料的组合结构,广泛应用在工厂或实验室进行铸件质量的鉴定;原材料的检验或材料处理后的金相组织分析;以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析;地质学的岩相分析;以及工业领域对化合物、陶瓷等进行微观研究的有效手段,是金属学和材料学研究材料组织结构的仪器,也广泛应用于生物、医学和教学等领域。
越来越多的研究已不满足常规的金相显微及照相方式,将显微成像输入微机,由微处理器对图像作各种后期处理,是同步于当今世界在显微领域新技术。

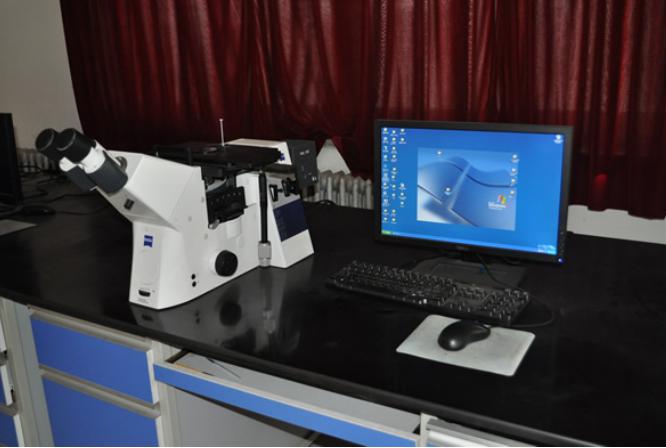

图像金相显微镜,接入了高清晰度的CCD摄像系统,由计算机对图像进行处理、编辑、保存和输出(如打印等)或进入多媒体系统及电子信箱。
如果进一步接入图像分析计算机操作系统,还可以进一步对金相图谱进行研究分析,或对图像作准确测量,及多功能的图像形态分析、统计及输出图文报告。
二、主要特点
■使用专业的金相物镜及平场目镜,成像质量好,分辨率高。
■提供优越的图像质量和稳固可靠的机械结构。
■选配相应的摄影摄像附件,可对观察图像进行采集和保存,配电脑和专业金
  相分析软件图像进行金相图像分析。
■操作简便,附件齐全,广泛应用于教学科研金相分析、半导体硅晶片检测、
  地址矿物分析、工程测量等领域。
三、技术规格
光学系统 有限远色差校正系统
观察筒 铰链式三目,45°倾斜,双边±5屈光度可调,瞳距调节范围:54-75mm,固定式分光比,双目:三目=80%:20%
目镜 高眼点大视野平场目镜PL10X/18mm
高眼点大视野目镜WF15X/13
高眼点大视野目镜WF20X/10mm
金相物镜 长工作距平场消色差专业金相物镜5X,10X,20X,50X、100X
转换器 内定位四孔转换器
内定位五孔转换器
调焦机构 低手位粗微调同轴调焦机构,粗动每转行程38 mm;微调精度2um,带松紧调节机构
载物台 三层机械移动平台,面积180mmX155mm,右手低手位控制,行程:75mm×40mm; 金属载物台板,中心孔直径φ12mm
照明系统 反射式柯拉照明,带可变孔径光阑和中心可调视场光阑,自适应90V-240V宽电压
6V30W卤素灯(可选配单颗3W LED灯),光强连续可调
偏光装置 起偏镜和检偏镜均可移出光路,检偏镜插板可360°旋转
摄影装置 摄影接筒(带PK卡口),3.2X摄影目镜
摄像装置 0.5X/1.0X  C型摄像接筒
软件 专业金相分析软件
四、配置单
1、金相显微镜
2.  图像适配镜
3.  图像传感摄像机
4. 金相分析软件
5、软件加密装置
6、电脑和打印机(自备或选购)

 金相分析软件介绍

一、产品简介

金相分析软件现有金相组织模块438个,覆盖了现有的所有金相检验.详见金相模块目录。

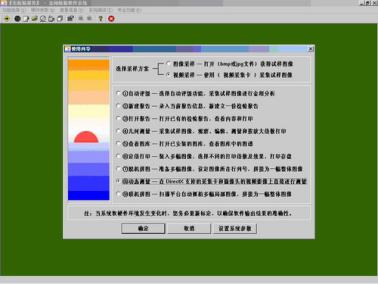

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术,为金相显微镜和智能分析技术的结合,系统测量、评定结果快速、正确,符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面,简洁明了和操作方便,经过简单培训或对照使用说明书,就可自如操作。并为学习金相常识和普及操作提供了快捷方法。


二、主要功能:
◇图像编辑软件:图像采集,图像存储等十多种功能;
◇图像软件:影像增强,图像叠加等十多种功能;
◇图像测量软件:周长、面积、百分含量等几十种测量功能;
◇输出方式:数据表格方式输出,直方图输出,图像打印输出。
专用金相软件包:

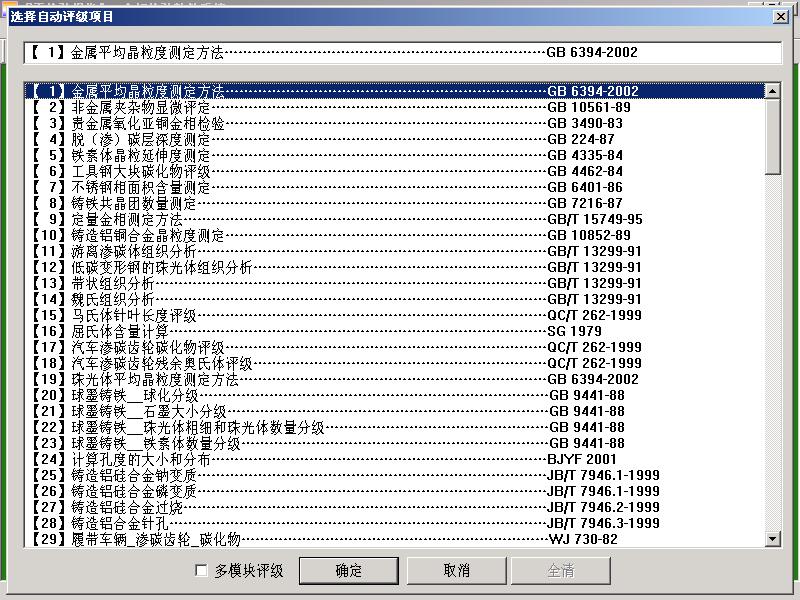

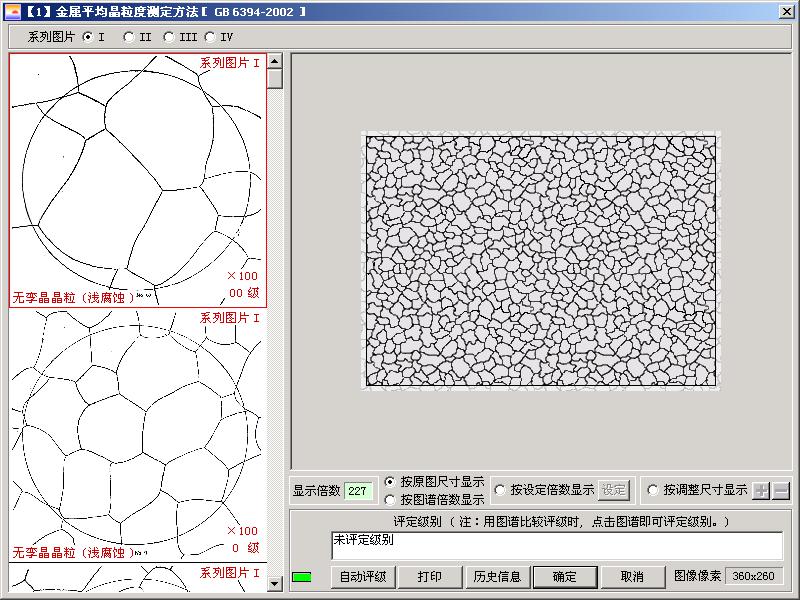

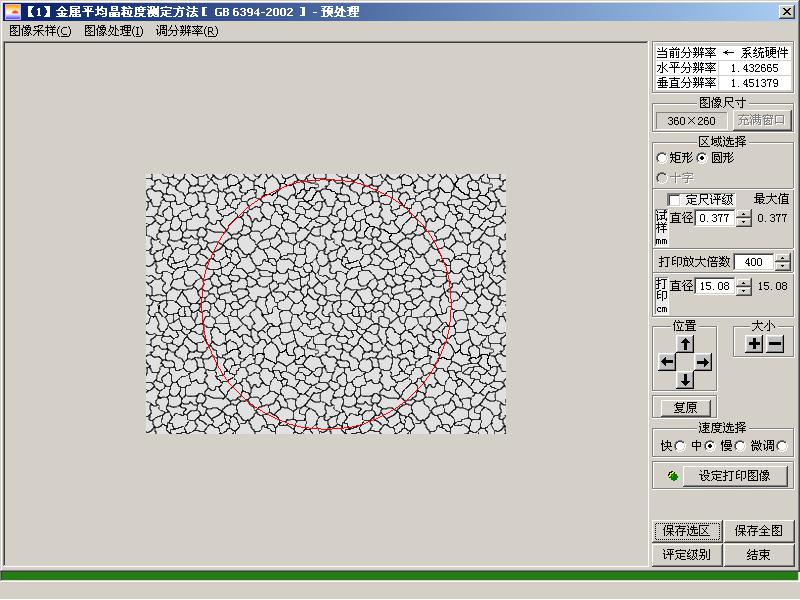

◇晶粒度测量评级(晶界提取,晶界重建、单相、双相、晶粒度测量、评级);
◇非金属夹杂物测量、评级(其中包括硫化物、氧化物、硅酸盐等);
◇珠光体、铁素含量测量、评级;球墨铸铁石墨球化率测量评级;
◇脱碳层、渗碳层测量,表面涂层厚度测量;
◇焊缝熔深度测量
◇铁素体、奥氏体型不锈钢中相-面积测量;
◇高硅铝合金初晶硅与共晶硅分析;
◇钛合金材料分析……等;
◇包含进行比对的近438种常用金属材料的金相图谱,适应绝大多数单位金相分析和检验的要求;
◇鉴于新材料和进口牌号材料的不断增加,对于软件中尚未录入的材料及评定标准,可以度身定制和录入。

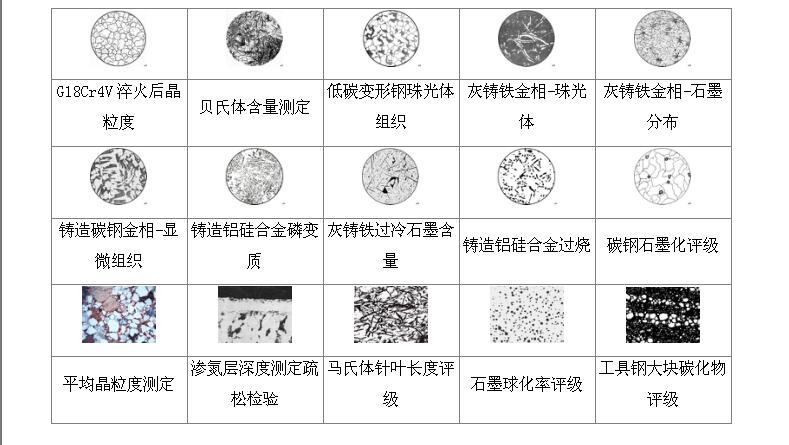

示例图谱:(软件中包含近438种常用金属材料的金相图谱)

三、系统组成:
整个软件系统由如下部分组成:
⒈软件程序(光盘);
⒉加密狗:客户需事先选择加密狗类型(并口型或者USB型);
⒊文字资料:《使用说明书》(光盘上有WORD文档);
四、硬件运行环境: WINDOWS   XP SP2(32bit)
⒈联想电脑推荐配置:
⑴CPU:Intel i3,英特尔赛扬G1820,2.7GHz
⑵内存:2G,大支持内存8GB
⑶硬盘:500GB;SATA接口
⑷显示卡:集成显卡,显存容量 1GB可达到真彩色;
⒉视频采集卡:
   本软件支持多种视频采集卡,用户可在“功能选择”菜单中选择相应的采集卡。
⒊CCD摄像头:
分辨率达到450线及以上的CCD摄像头。
