‍WAW-D系列微机控制电液伺服万能试验机

(30吨、60吨、100吨、200吨)

一、产品概述

    该微机控制电液伺服万能试验机采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，其由试验主机、油源、测控系统、试验器具四部分组成，最大试验力2000kN，试验机准确度等级为1级，根据用户需要，也可扩大至0.5级。

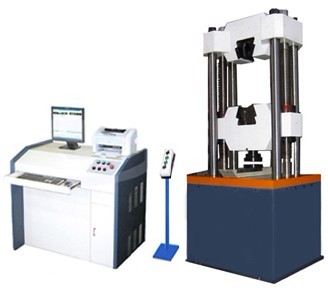

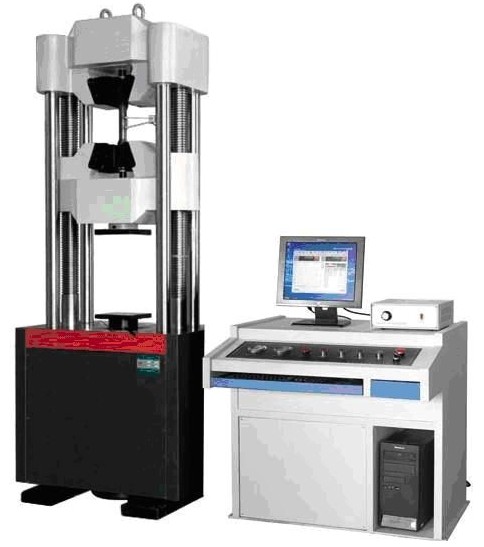

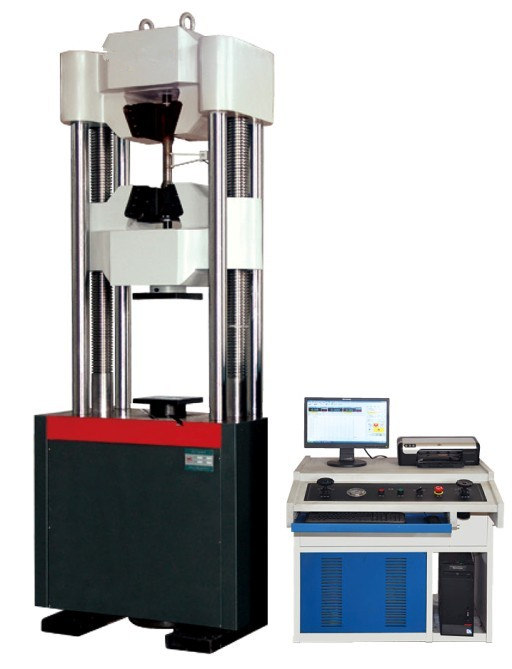

    WAW-D型微机控制电液伺服万能试验机主机是六立柱框架结构，主油缸下置，主体结构由底座、油缸、试台、下横梁、上横梁、丝杠、光杠等零部件组成。底座上安装有丝杠驱动和传动机构，通过丝杠转动带动下横梁上下移动来调整试验空间。主油缸活塞的端部装有负荷传感器，油缸上升通过高精度的负荷传感器、试台、立柱、和上横梁向上运动来完成拉伸，同样的动作在试台与下横梁之间可以完成压缩试验。

二、产品用途

    本电液伺服万能试验机广泛适用于金属材料的拉伸、压缩、弯曲、剪切试验，也可用于水泥、混凝土等非金属材料的抗压和抗折试验。增加简单辅具后，可进行紧固件、钢丝绳、构件的力学性能试验，是航空航天部门、科研单位、工程质量检测、大专院校、工矿企业理想的高品质检测仪器。

三、产品性能特点
1 .该电液伺服万能试验机控制软件采用先进的自适应PID控制算法，实现了三闭环全数字控制。
2. 数据采集系统由4路高准确A/D转换通道组成，最高分辨率达1/200000，全程不分档，或根据用户要求分四档。
3. 选用集成器件，全数字化设计。
4. 内置大规模可编程器件，具备高速运算能力，实时处理数字信号。
5. 集成双路程控放大器，数字调零，自动平滑换档。
6. 该电液伺服万能试验机采用进口伺服阀组，全部控制信号光电隔离，24V直流工作，安全可靠。

7. 软件运行在Windows98/2000/XP操作系统；配有专用试验机软件，可对试验结果进行统计和处理，然后输出各种要求格式的试验报告和特性曲线图样。
8. 实时记录、动态显示试验曲线。
9. 提供可编程自动试验程序，用户可根据试验要求灵活编辑试验步骤。
10.采用人机交互方式分析计算被试材料的性能指标，具有自动和手动两种方式。
11.采用标准数据库管理试验数据，支持批量试验。
12.用户可以根据需要添加试验方法及相应的标准。

四、技术参数
