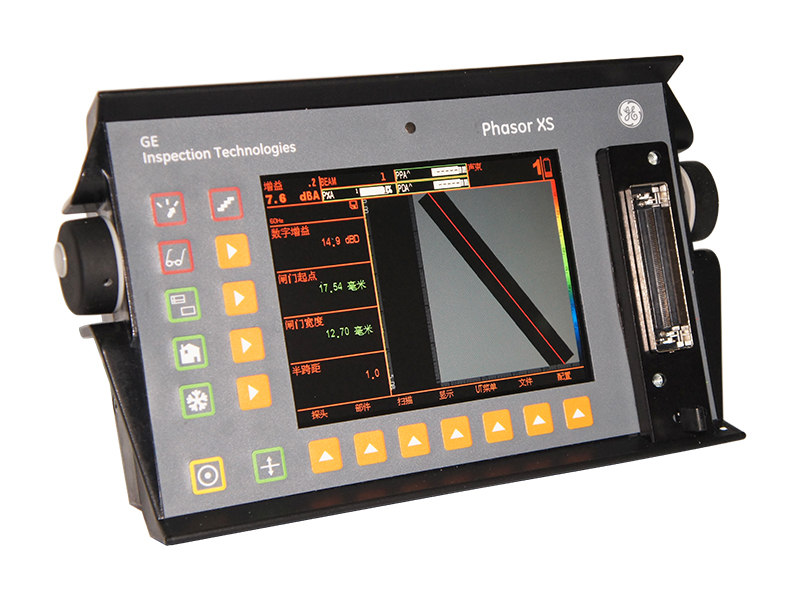

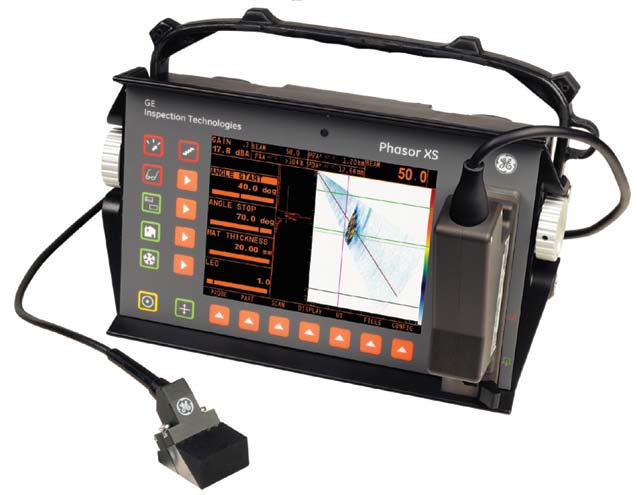

美国GE 相控阵探伤仪PhasorXS
相控阵探伤仪PhasorXS应用：
1.电力行业：
管道 复合部件焊缝 涡轮叶片压力容器电机转子

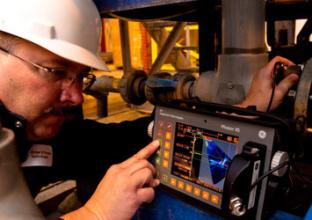

2.石油天然气行业：
管道 接环焊缝储槽 管口和法兰 焊缝厚壁管 压力容器

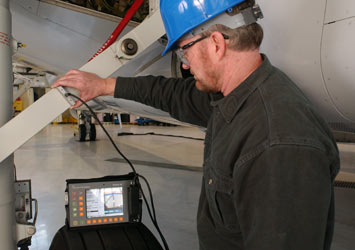

3.航空航天业：
划片槽 起落装置 焊缝复合结构（分层及拆卸测试）
4.轨道交通
铁轨机械轴 焊逢主轴 点焊 制动圆盘 轮轴 接合点
相控阵探伤仪PhasorXS特点：
内置电池供电，超轻设计，不到3.8公斤，便携式的相控阵探伤仪。
符合行业标准的常规数字超声波探伤仪。
电子控制波束角度、焦点。
一次同时多角度探测。
常规超声和相控阵模式检测转换简单自如。
经过实践证实，外壳结实耐用，适应野外作业。
彩色、实时扇形显示，并带A扫描图选项。
全屏显示，快照图像储存功能，可以把扇形图、A扫描、B扫描、测量数据和屏幕显示的设置参数全部保留。
通过SD存储卡传输JPEG图像报告和数据。
电路板内置的延迟逻辑计算器。
配备防污染密封袋，按键控制，操作方便。
线性增益控制，可补偿准确的DAC/TCG记录装置灵敏度的自然变化。
改进的时间校正增益使手动检测适合编码。准确的逐个光束、逐点的振幅控制。
初始角TCG曲线用于增加所选A超上的基准调整，以进行准确的振幅缺陷评估。
具有用户自定义焊缝坡口结构功能。
相控阵探伤仪PhasorXS参数
通用参数
内存
设置文件
可插拔存储器
512MBSD卡
文档格式
JPEG每幅图像~80KB
重量
3.4kg
大小
282mm宽x 171mm高x 159mm深
电池
铸制锂电池- 356P配置
电池寿命
6小时
充电
外接充电器
外接电源
通用输入85-260V AC/50-60Hz
探头连接
常规 — 提供00 lemo/ BNC适配器
相控阵 — 定制ZIF
VGA输出
是
对话语言
中文、英语、法语、德语、日语、西班牙语
屏幕尺寸
165mm（6.5 in.）对角线
屏幕分辨率
VGA彩色TFT 640H x 480V pixel
常规通道参数
脉冲发生器类型
尖波
脉冲重复频率
15至2000 Hz，手动/自动
脉冲发生器电压
300V， 低、高(可选)
脉冲发生器上升时间
<15nsec< span="">
阻尼
50或1000 Ohms (可选)
工作模式
单,双
接收器输入电容
<50 pF
接收器输入阻抗
1000Ohms双模式
输入电压
40V峰峰值
带宽/放大器带通
1to 15 MHz @ -3dB
频率选择
1.0,2.0, 2.25, 4.0, 5.0, 10及15 MHZ + BB
矫正
正半波，负半波，全波和射频
模拟增益
0至110 dB
声速
1000to 16000 m/s 0.0393至0.5905 in./μ-sec
量程
5米
显示延迟
2.5m (98.5 inch)
自动校准
是
抑制
0到80%
TCG
15点@ 6 dB/μ-sec
门限
A门，B门
门阀值
5到95%
门启动
0mm– 全范围内
门宽度
1mm -全范围内
门模式
关，正，负(关，一致，不一致）
TOF模式
波前，峰值
可选显示模式
A扫描
显示读数
振幅，声程，水平距离，垂直距离
测量分辨率
5纳秒
显示测量单位
mm或英寸(可选)
彩色半跨距
标准
相控阵通道参数
脉冲发生器类型
双极性方波
脉冲重复频率
15至7680 Hz
脉冲发生器电压
±25 V至 ±75V (1 V步进
脉冲发生器上升时间
<15 nsec
工作模式
单
接收器输入阻抗
220Ohms
输入电压
200mV峰峰值
带宽/放大器带通
可选择
频率选择
2.25,4.0,及5.0 MHZ + LP & HP
矫正
正半波，负半波，全波和射频
模拟增益
0至40 dB
数字增益
0至53.9 dB
聚焦法则
用户选择，128
实物探头
1至64
虚拟探头
1至16
循环数
1至128
脉冲发生器宽度
20至500 nsec（1/2周期）
脉冲发生器延迟
0至10.24μ-sec
接收器延迟
0至10.24μ-sec
声速
1000至16000 m/s 0.0393至0.5905 in./μ-sec
量程
1米
显示延迟
1m (39.4 inch)
抑制
0到80%
TCG
15点@ 6 dB/μ-sec
门限
A门，B门，IF
门阀值
5到95%
门启动
0mm -全范围内
门宽度
1mm -全范围内
门模式
关，正，负(关，一致，不一致）
TOF模式
波前，峰值
扫描类型
线性或扇形，C扫描
可选显示模式
A扫描 ，B扫描和扇形图像，C扫描（TOPVIEW）
显示读数
振幅，声程，水平距离，垂直距离
测量单位
mm或英寸(可选)
分辨率
5纳秒
彩色半跨距
标准
