测厚仪CL5
产品型号:CL5
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:美国GE
立即询价

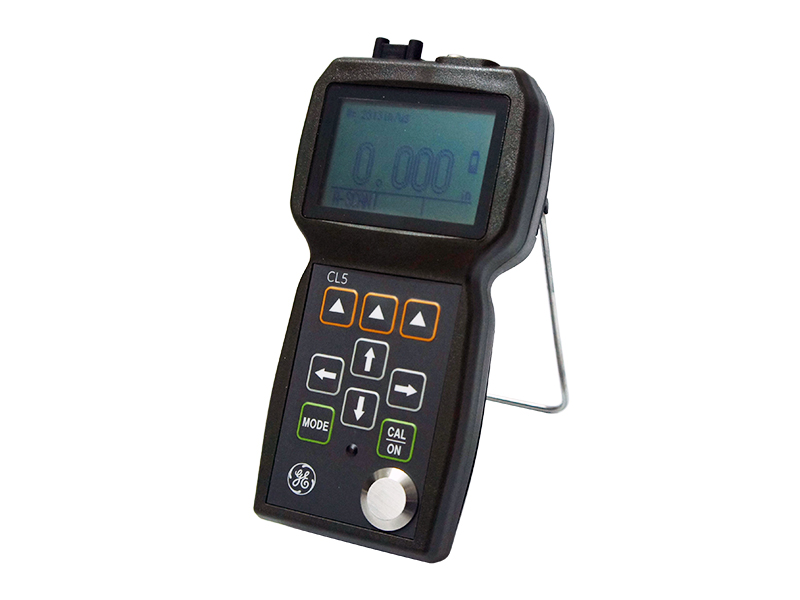

CL 5测厚仪 美国GE

应用

CL 5是使用简便的厚度测量工具,主要用于汽车、通讯、航空航天工业中的零部件,尤其适合以下材料的准确测量:

l铸造和冲压金属元件,比如铝、钢、铜、青铜制成的元件

l机加工工件

l化学蚀刻元件

l金属条,金属板

l塑料和复合材料

l玻璃

特点

体积小巧,功能丰富

CL 5测厚仪具有功能多、使用简便、体积小巧和结构牢固的优点,是测量材料厚度和检查钢板腐蚀的为小巧的仪器。用户可以在常规、小值扫描、大值扫描、差值/减薄率、厚度+A扫描(选件)或声速测试(选件)6种不同的操作模式中进行选择。所有数据记录和设置信息可存储在SD卡上。

性能和灵活性

CL 5声速测试选项为用户提供了一种用于确定厚度已知材料的声速的测量模式。可手动输入材料厚度,也可以装上数显卡尺将厚度值以电子方式从卡尺发送给CL 5

操作简便

CL 5是一款操作简便的仪器。MODE(模式)键引导进行一系列选择和设置菜单,利用该菜单用户可以方便地浏览菜单,查看当前设置并快速更改显示的任何设置。这一体积小巧、功能多样的仪器还具有以下这些优点:

l高测量性能提供具有高度稳定性和可重复性的厚度值,准确度可达0.001mm

l六种测量和显示模式:常规、小厚度捕获、厚度捕获、差值和减薄率、声速测试(要求配有CL 5V选项)和厚度+A扫描(要求配有实时A扫描选项)。

l所有型号都具有A扫描快照功能。

l空心/实心厚度值指示耦合或非耦合状态。

l可视LED报警提醒用户测量超出了用户可以选择的数值。

l灵活的电源系统,可通过标准AA电池或可充电电池组供电。

l多语言用户界面。

l自动超声波调节性能(增益和闸门控制)

选型:

1.CL5基础套装包括:CL5测厚仪(英文版或中午版)、锂电池组、交流电源、塑料携带盒、线架、XL耦合剂样品、固件更新光盘、操作手册、操作指示卡、合格证书

2.可选功能软件:

CL 5AS OPT -实时A扫描选

可选实时A扫描功能使得用户可以实时观察CL 5正在以数字方式测量的回波。观察实时A扫描可以帮助用户正确调整探头和测试件,从而获得准确测量值。

CL 5DR OPT -数据记录器

利用数据记录器选项可以快捷地以文件形式存储厚度值。可编程数据记录器可以直接从CL 5键盘创建数据记录器文件,或者利用灵活的UltraMATE® Lite或UltraMATE®软件程序通过电脑创建。文件存储每一测量点的厚度值、声速设置以及其它关键数据。

CL 5V -声速测试

UltraMATE® Lite或UltraMATE®数据管理软件

3.附件

PCCBL-690 USB PC电缆

PCCBL-419串行PC电缆

Li-135锂电池组

AC-296交流电源

探头选型:

探头型号

特征

接触直径mm

测量范围(钢材,另有说明除外)

Alpha 2 DFR/CLF4

标准延迟探头

7.6

0.18至25.4mm

Alpha 2 F/CLF5

指尖接触式探头

9.5

1.52至254mm

Mini DFR

小延迟探头

4.8

0.13至5.1mm

Alpha DFR-P

塑料材质用延迟探头

7.6

0.13至3.8mm,在塑料材质中

K-pen

延迟笔式探头

1.7或2.3

0.02至4.4mm

CA211A

标准接触式探头

19.1

0.06至508mm


CL5参数

测量范围

0.005英寸到20.00英寸(0.13毫米到500毫米):取决于材料、探头、表面条件和温度

分辨率

英寸- 0.0001、0.001、0.01;毫米- 0.001,0.01,0.1

材料声速

0.03937到0.78736英尺/秒(1000到19999米/秒)

接收器

1.0到16兆赫带宽- 6dB

更新速率

用户可选择4或8赫兹,Min Cap或Max Cap模式多32赫兹

液晶屏

图形液晶显示屏64×128像素2.25英寸×2.56英寸(40毫米×57毫米),带背光和可调对比度功能

厚度显示

在标准模式下,5位数显示,数字高度为0.75英寸(19.5毫米);在厚度-+A-扫描模式,实心或空心数字耦合指标器,以及A-扫描视图-射频模式下,数字高度为0.25英寸(6.35毫米)

显示模式

厚度(含快照A-扫描),厚度+实时A-扫描(可选),小捕捉,大捕捉,差分和比率降低,速度模式(可选),质量查看模式(可选)

锁定

管理员用于校准、设置和数据记录的字母数字密码锁定

I/O

双向串行RS-232波特率为1200、9600、57600和115200

数据记录

可编程数据记录器,每个64MB的SD卡上多120个文件

文件格式

使用仪器键盘创建网格。UltraMATE®软件接受网格和自定义的线性文件。

电源

三节AA电池(碱性电池、镍氢或镍镉电池)或自定义的可充电电池

环境密封

耐冲击、防尘和防溅,衬垫密封接头,外壳测试等级为IP54

重量

0.92磅(420克),含电池

大小

180毫米×94毫米×46毫米

工作温度

–10ºC到+60ºC

存储温度

–20ºC到+70ºC

操作语言

中文或多国语言版
