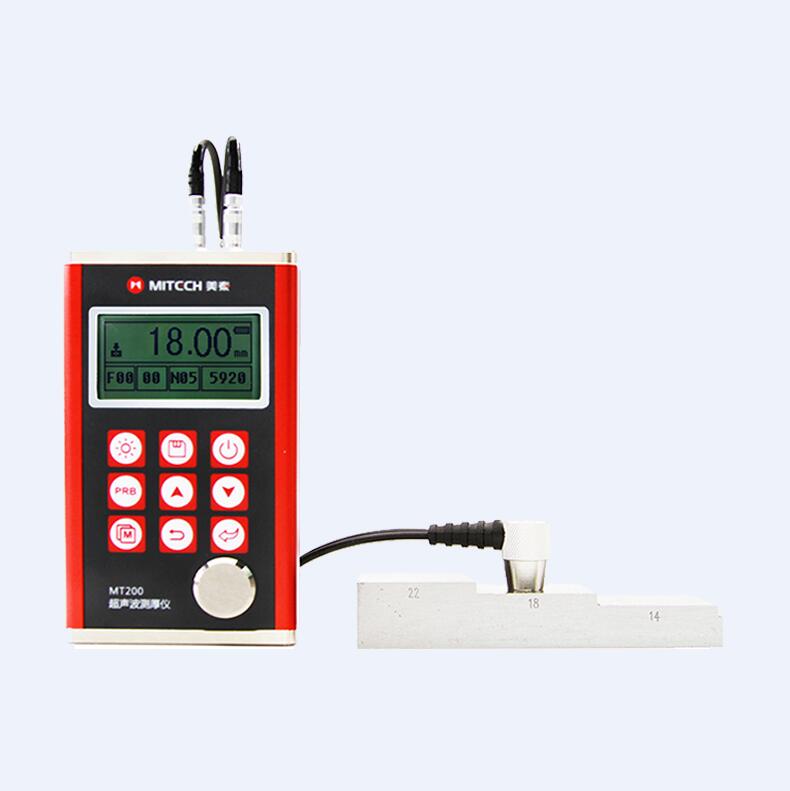

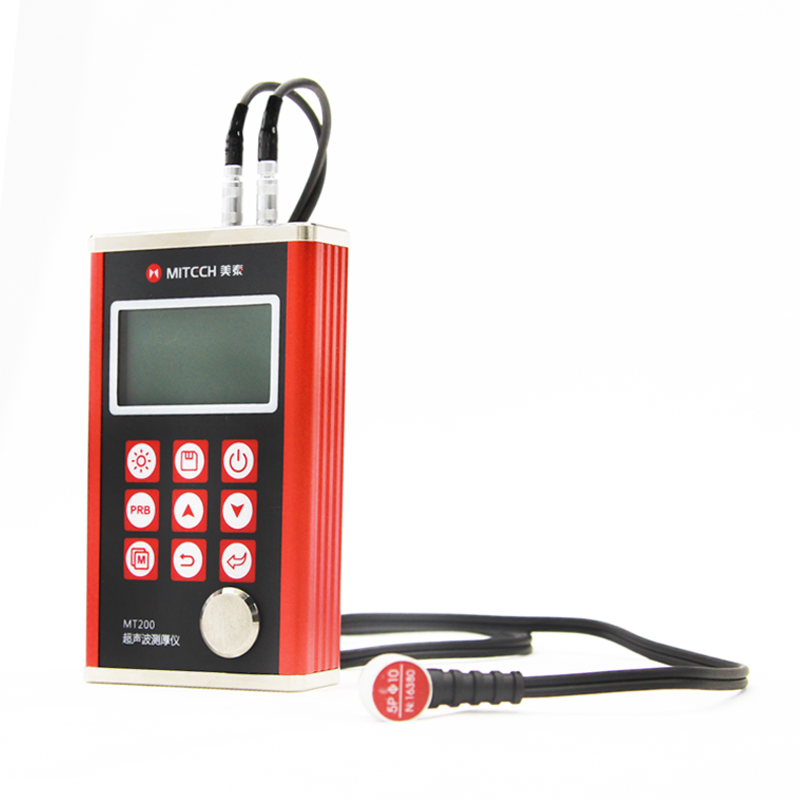

MT200高超声波测厚仪
一、概述
MT200超声波测厚仪，采用新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作准确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
二、主要功能
l 适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
l 可配备多种不同频率、不同晶片尺寸的探头使用；
l 具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
l 已知厚度可以反测声速，以提高测量精度；
l 具有单点测厚和扫描测厚两种测厚工作模式；
l 可预先设置厚度值上、下限，超出范围自动报警；
l 具有耦合状态提示功能；
l 有EL背光显示，方便在光线昏暗环境中使用；
l 有剩余电量指示功能，可实时显示电池剩余电量；
l 具有自动休眠、自动关机等节电功能；
l 带有RS232接口，可以方便、快捷地与PC机进行数据交换和参数设定。可以连接到微型打印机（厂家指定型号）打印测量报告。
l 可选择配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能；
l 密封的金属外壳，小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；
三、 技术参数
l 显示方法：128×64中文点阵液晶显示，高亮度EL背光；
l 测量范围：0.75～300mm（钢中），公制与英制可选择；
l 声速范围：1000~9999 m/s：
l 分 辨 率：0.1/0.01mm（可选）
l 示值精度： ±（0.5%H+0.04）mm H为被测物实际厚度
l 测量周期：单点测量时4次/秒、扫描模式10次/秒；
l 存储容量：可存储20组（每组多99个测量值）厚度测量数据，可与微型打印机或PC连接，实现海量存储。
l 报警功能：可设置限界，对限界外的测量值能自动蜂鸣报警
l 工作电压：3V（2节AA尺寸碱性电池串联）
l 持续工作时间：约100小时（不开背光时）
l 通讯接口标准：RS232，可与微型打印机或PC连接
l 外 壳：挤压铝制外壳，美观、便携，坚实耐用、抗干扰
l 外形尺寸：132 X 76.2 mm
l 整机重量：345g
探头选择
名称 | 型号 | 频 率 (MHZ) | 探 头 直 径 | 测量范围 | 小管径 | 特性描述 |
标准探头 | N05 | 5 | 10mm | 1.2mm～230.0mm（钢） | Φ20mm×3.0mm | 通用 |
标准探头 | N05/90° | 5 | 10mm | 1.2mm～230.0mm（钢） | Φ20mm×3.0mm | 通用 |
微径探头 | N07 | 7 | 6mm | 0.75mm～80.0mm（钢） | Φ15mm×2.0mm | 用于薄壁及小弧面的测量 |
高温探头 | HT5 | 5 | 14mm | 3～200mm （钢） | 30 | 用于温度小于300℃的材料的测量 |
粗晶探头 | N02 | 2 | 22mm | 3.0mm～300.0mm（钢） 40mm以下(灰铸铁HT200) | 20 | 用于铸铁等粗晶材质的测量 |
材料声速表
| 材料 | 声速 | |
In/us | m/s | ||
铝 | Aluminum | 0.250 | 6340-6400 |
钢 | Steel, common | 0.233 | 5920 |
不锈钢 | Steel, stainless | 0.226 | 5740 |
黄铜 | Brass | 0.173 | 4399 |
铜 | Copper | 0.186 | 4720 |
铁 | Iron | 0.233 | 5930 |
铸铁 | Cast Iron | 0.173-0.229 | 4400－5820 |
铅 | Lead | 0.094 | 2400 |
尼龙 | Nylon | 0.105 | 2680 |
银 | Silver | 0.142 | 3607 |
金 | Gold | 0.128 | 3251 |
锌 | Zinc | 0.164 | 4170 |
钛 | Titanium | 0.236 | 5990 |
锡 | Tin | 0.117 | 2960 |
丙烯酸(类)树脂 |
| 0.109 | 2760 |
环氧树脂 | Epoxy resin | 0.100 | 2540 |
冰 | Ice | 0.157 | 3988 |
镍 | Nickel | 0.222 | 5639 |
树脂玻璃 | Plexiglass | 0.106 | 2692 |
聚苯乙烯 | Polystyrene | 0.092 | 2337 |
陶瓷 | Porcelain | 0.230 | 5842 |
聚氯乙烯 | PVC | 0.094 | 2388 |
石英 | Quartz glass | 0.222 | 5639 |
硫化橡胶 | Rubber, vulcanized | 0.091 | 2311 |
聚四氟乙烯 | Teflon | 0.056 | 1422 |
水 | Water | 0.058 | 1473 |

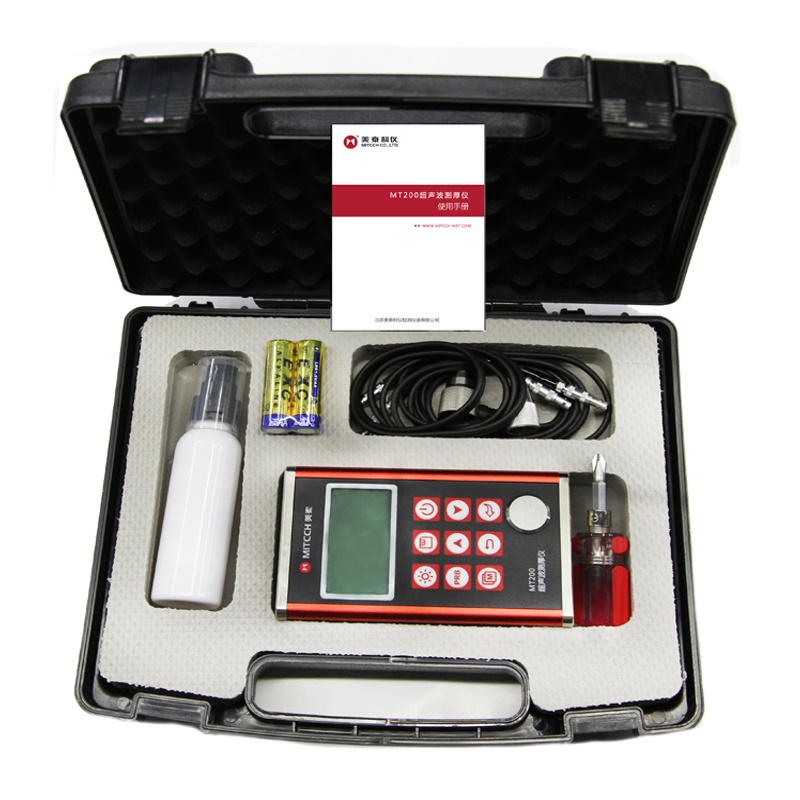

仪器配置
| 序号 | 名称 | 数量 | 备注 |
标准配置 | 1 | 主机 | 1台 |
|
2 | 标准探头（5MHz） | 1只 |
| |
3 | 耦合剂 | 1瓶 |
| |
4 | ABS仪器箱 | 1只 |
| |
5 | 随机资料 | 1份 |
| |
6 | 电池仓工具 | 1把 |
| |
7 | AA(5号)尺寸碱性电池 | 2只 |
| |
可选配置 | 8 | 粗晶探头（2MHz） |
|
|
9 | 微径探头（7.5MHz） |
|
| |
10 | 高温探头（5MHz） |
|
| |
11 | 微型打印机 | 1台 |
| |
12 | 打印线缆 | 1条 |
| |
13 | 数据管理软件 | 1套 | 计算机上应用 | |
14 | 通讯线缆 | 1条 |
