涡流自动探伤设备 涡流探伤生产厂家 探伤设备
产品型号:​FUT-BXSWL
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:钢管涡流探伤设备碳钢管合金钢管不锈钢管缺陷探伤检测
立即询价


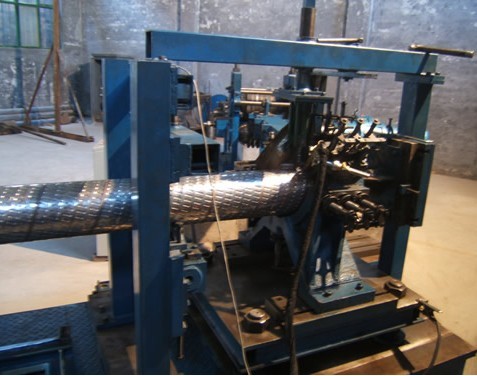

涡流自动探伤设备 涡流探伤生产厂家 探伤设备

一、工作原理

    FUT-BXSWL 型钢管涡流探伤设备统适用于碳钢管、合金钢管、不锈钢管缺陷探伤检测。本系统包括机械装置、控制装置检测装置三部分。采用阻抗平面分析、非等幅相位幅度区域报警等技术,实现缺陷自动检测、并输出自动分选信号、标记信号

二、检测原理

仪器产生的交变电流通过检测线圈在工件表面产生出涡流 ,涡流产生的磁场反过来影响检测线圈的电阻抗,当工件表面存在缺陷,破坏原有涡流场时,引起检测线圈阻抗变化,仪器通过测量探头阻抗的变化对电信号进行信号处理,实现缺陷的自动检测。

三、系统特点、系统主要技术指标

本系统采用计算机实时过程监控,动画显示,实时信号处理技术。使该套设备在自动化程度,可靠性方面达到国际先进水平。同时,本系统缺陷检测采用非等幅相位幅度报警技术,对测量结果进行三分选 ( 好、坏 ) 并实时显示缺陷所在部位。信号采集采取先进的 DSP 信号处理模块,I/O 输入输出模块进行动态监控和信号处理,并按要求输出各种分选控制、标记信号。

四、主要技术指标

1 适用材质:碳钢管、合金钢管、不锈钢管钢管(表面无氧化皮)

2 工件规格:直径 Φ 20~Φ 90mm,应满足YB4083规定。

3 检测灵敏度:符合 GB7735—95标准中A级。

4 头尾盲区:≤ 200mm(两端不可探距离)。

5 检测速度: 30—60/分。

6 可按 好、坏进行分选。

7 自动声光报警与控制输出。

8 配置自比差分穿过式探头。

9 连续工作时间 ≥ 8小时。

10、退磁场:经退磁后钢管剩磁≤ 4高斯

五、性能指标

1频率范围: 100Hz~1000000Hz

2、增益: 0~60dB步距1dB

3、相位: 0~360º步距10

4、带通滤波器:中心频率从 250Hz  1KHz 分八档。

5、电脑全数字式参数调整。

6、实时阻抗平面和时基扫描显示模式。

7、非等幅相位 / 幅度报警技术。

8、可设置头尾切除时间,打标延时时间,精度 0.01 秒。

六、系统组成及说明

1、检测探头、磁饱和退磁装置

穿过式探头采用自比差分式

磁饱和装置的功能是消除铁磁性材料磁导率的不均匀性引起的噪声,退磁装置的功能是使钢管剩磁趋于零。

、压紧装置

压紧装置的功能是将被探钢管匀速、稳定、同心送入送出探伤单元,克服磁饱和单元的阻力,对无缝钢管较小弯曲,在弹性范围内能够予以矫直

、上下料架、标记单元

上下料架的功能是稳定地将钢管送入送出辊道。

标记装置是标记缺陷位置。

、前后滚道

前后滚道功能是稳定地将钢管输入输出检测探头。

、仪器与操作台

操作台是整个涡流探伤设备的控制中心,协调控制整套设备的工作。

经过多年来从事无损检测技术的研究和开发推广工作,现有成套探伤设备在河北省20余家钢管厂使用,另有湖南、浙江、江苏、山东、天津、辽宁、黑龙江等多个省份的近100家大中型钢管厂也在使用我们的探伤设备,例如宝山钢铁股份有限公司、攀钢集团成都钢铁有限责任公司、无锡振达钢管厂、天津无缝钢管厂、湖南衡阳钢管厂、江苏西姆莱斯、大冶钢厂、无锡钢厂等,设备受到用户一致好评,在行业中树立了较高的知名度,经济效益和社会效益显著。
无缝管、直缝管、螺旋管、焊管超声波自动探伤检测设备

成套探伤设备部分业绩一览表如下:

上海宝钢集团                             包钢集团钢管有限公司
攀钢集团成都钢管厂                衡阳钢管有限公司
河北圣天钢管有限公司           天津钢管集团股份有限公司
河北龙马钢管制造有限公司    河北美德钢管制造有限公司
河北天元钢管制造有限公司    沧州市螺旋钢管有限公司
河北沧海管件集团有限公司    河北西姆莱斯钢管有限公司
河北亿川钢管制造有限公司    沧州乾成钢管股份有限公司
河北华洋钢管制造有限公司    沧州鑫鹏致远管件有限公司
江苏西姆莱斯钢管有限公司    山东聊城京鑫钢管有限公司
聊城中钢联钢管有限公司       大唐电力股份有限公司等


我们既可生产探伤仪、探伤自动化系统,又可设计加工机械成套设备,是我国为不多独立制造全套探伤设备的单位。涡流自动探伤设备 涡流探伤生产厂家 探伤设备
