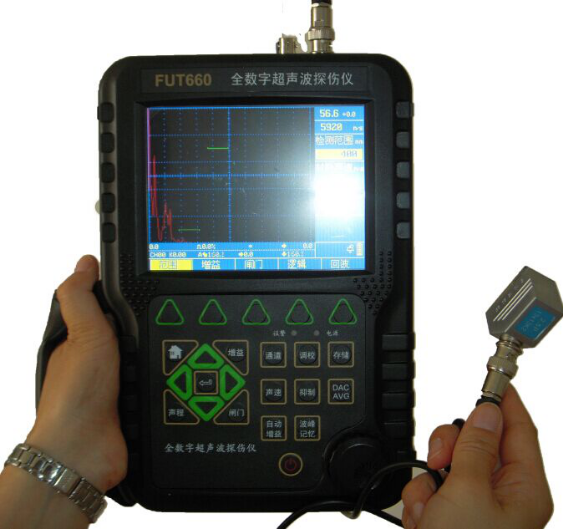

FUT-660全数字式超声波探伤仪

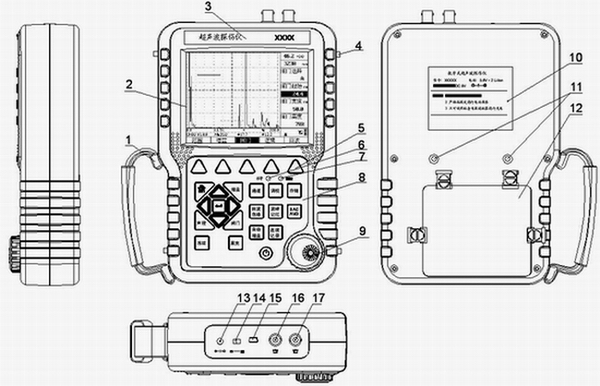

  FUT-660是一款全数字便携式超声波探伤仪，它能够快速便捷、无损伤、准确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。界面介绍如下：

1：手带—用于可以单手把持

2：液晶屏—全数字真彩色液晶显示器(TFT)，可根据环境选择背景色和波形颜色，液晶亮度可自由设定
3: LOGO标牌—飞泰
4：挂钩—独特的悬挂设计，便于高空探伤作业
5：功能组选择键—按键位置合理，可单手覆盖
6：报警指示灯—现场探伤报警功能，
7：电源指示灯

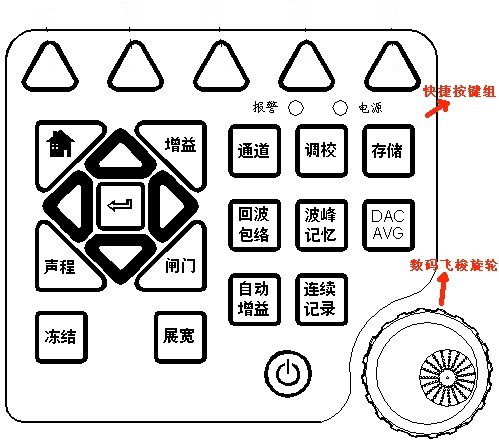

8：键盘—键盘设计有快捷按键和数码飞梭旋轮两种操作方式，探伤人员对探伤仪发出的所有控制指令，均通过键盘操作或旋轮操作完成。键盘操作或旋轮操作过程中，探伤仪根据不同的状态自动识别各键 的不同含义，执行操作人员的指令
9：数码旋轮—双导航功能，确定，调节，选择为一体，淘汰市面上单一繁琐操作按键

功能特点

全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术先进

全数字真彩色液晶显示器，可根据环境选择背景色和波形颜色，液晶亮度可自由设定

高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到六小时以上；仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流。

技术参数

检测范围：  (0~6000)mm

工作频率：  (0.5~10)MHz

声速范围：  (1000~15000)m/s

动态范围：  ≥32dB

垂直线性误差：≤3%

水平线性误差：≤0.2%

分 辨 力：  >33dB(5P14)

灵敏度余量： >60dB(深200mmФ2平底孔)

数字抑制：  (0~80)%，不影响线性与增益

电噪声电平： ≤10%

探头类型：  直探头、斜探头、双晶探头、穿透探头

闸    门：  进波门、失波门；单闸门读数、双闸门读数

报    警：  蜂鸣报警，LED灯报警

电    源：  直流（DC）9V；锂电池连续工作8小时以上

外型尺寸：  263×170×61(mm)

环境温度：  (-10~50)℃

相对湿度：  (20~95)%RH

注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得。

仪器特点
●  全中文操作键膜，防水防油防尘设计，简捷易懂。
●  全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术先进（快捷按键和数码飞梭旋轮两种操作结合是其他厂家没有的，非常适合工程师现场便捷操作，淘汰市面上单一繁琐操作按键）
● 兼容多种探头：直探头系列、斜探头系列、双晶探头系列、穿透探伤系列，4种系列不同规格的探头，快捷又准确
●  全数字真彩色液晶显示器(TFT)，可根据环境选择背景色和波形颜色，液晶亮度可自由设定
●  高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上（可以边充电边使用，满足超负荷检测工作）；
●  仪器轻小便携，单手即可以把持，独特的悬挂设计，便于高空探伤作业，经久耐用，引导行业潮流。

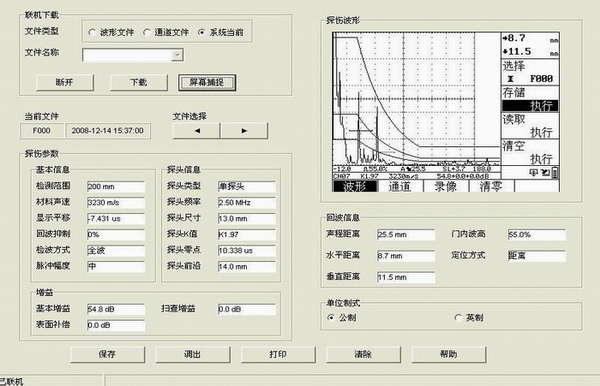

 FUT660超声波探伤仪PC机数据处理软件DataPro
该软件是数字超声波探伤仪的通讯软件，软件运行在MS Windows系统下，可以通过USB通讯接口与仪器连接，读取仪器内存储的波形和参数，并给出直观的显示图形；可以将波形和数据存入数据库，并可随时调出或删除数据库中的保存的测量数据；可以将数据输出与计算机相连的打印机。软件的主界面如右图所示：

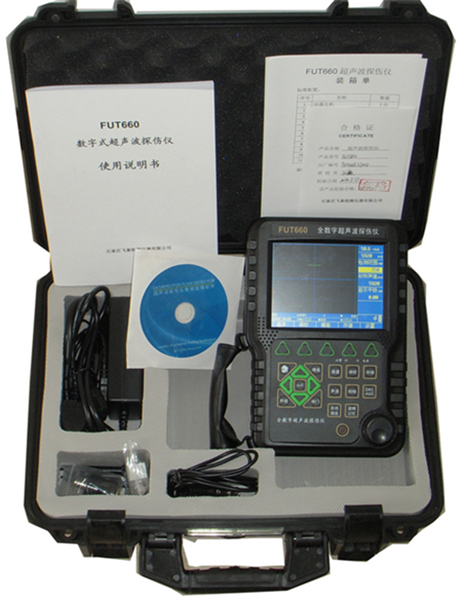

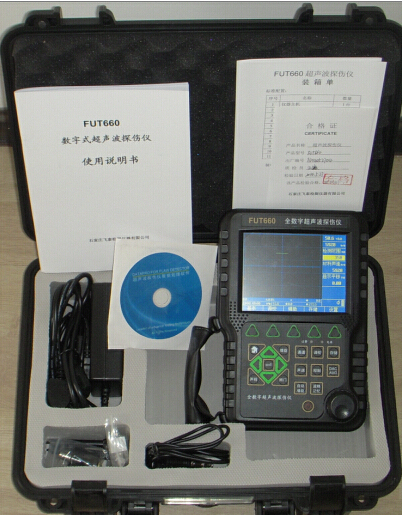

配置情况

操作使用方法与注意事项

◆ 工件表面温度不能过热，应该小于120℃。
◆ 工件表面粗糙度不能过大，否则会影响探伤效果。工件的被测表面须露出金属光泽，并且平整、光滑。
◆ 工件表面需要涂敷适量的耦合剂，以利于探伤。
◆ 探头准备：仪器启动前，根据工件形状、缺陷的性质选择合适的探头，并将探头联接到仪器顶端的探头插座上。
◆ 选择仪器的系统状态。探伤仪的发射、接收系统所处的组合状态的不同适用于不同的检测任务。对于特定的要求，选取某种状态组合，将起到优化回波波形、改善信噪比、获得较好的分辨力或探伤灵敏度的作用。
◆ 探伤前，仪器、探头参须经过校准。
