产品概述

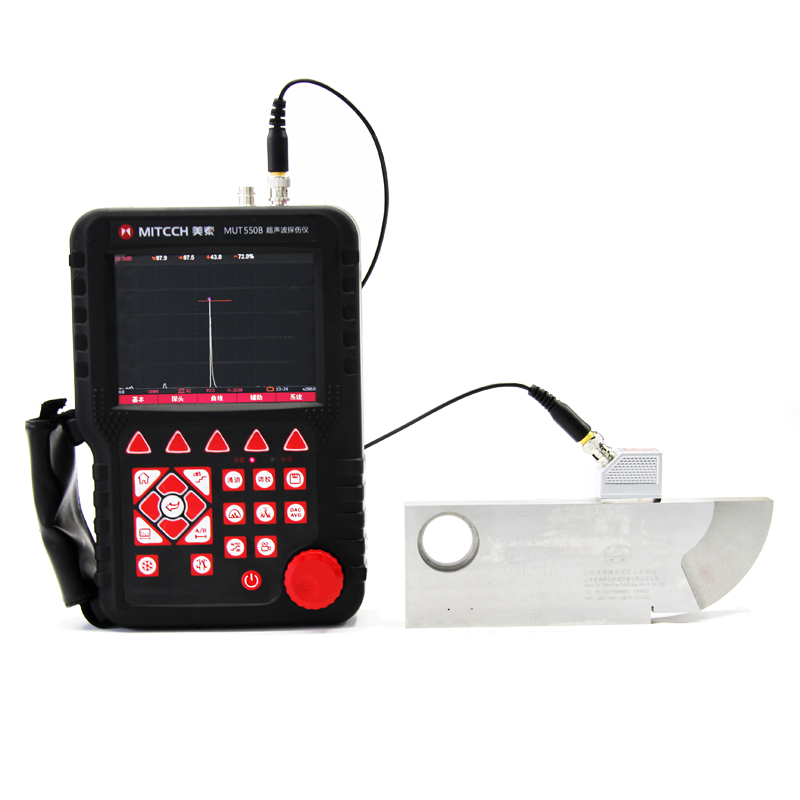

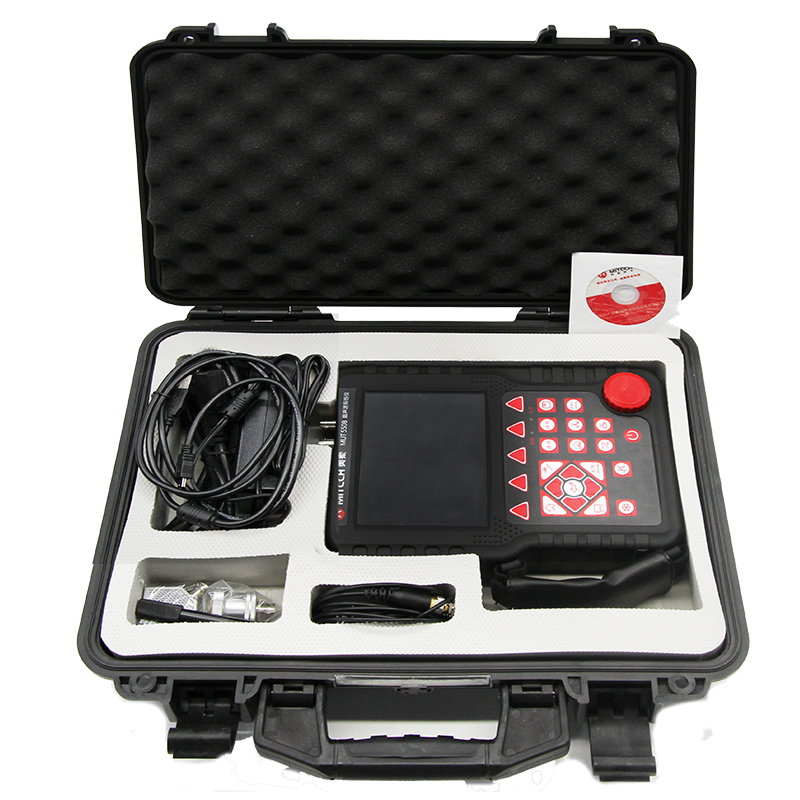

MUT550B数字式超声波探伤仪依据超声传播原理,可准确、灵敏地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。采用全数字TFT640×480真彩色液晶显示屏,在光线昏暗及日光强烈环境下都能为您呈现清晰缺陷;0-9999mm大量程可满足制造业、钢铁冶金业、金属加工业、化工业等常规的缺陷检测需求;低功耗设计配备大容量高性能锂离子电池模块可连续工作10小时以上;全中文主从式菜单,注重用户体验,集快捷按键、数码飞梭旋轮、十字菜单三种操作方式于一体,不同使用习惯均可操作自如;设有综合性能指标自检功能,可自动生成测试报告,支持多语言。该产品具有很高的性价比,是实用经济款超声检测仪器的明智之选。

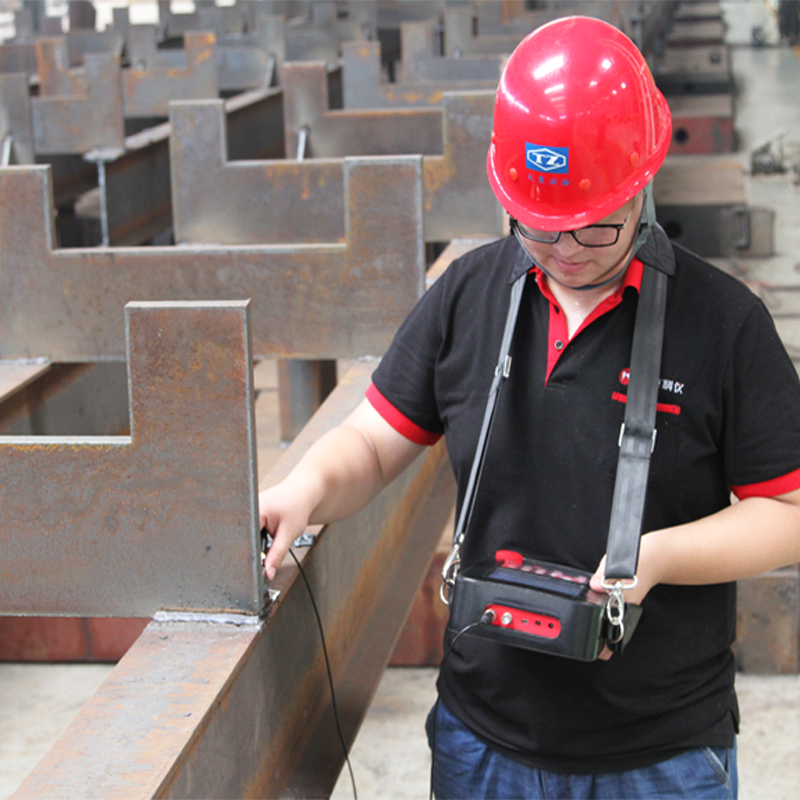

功能用途
本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域,也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
工作原理
工作条件
相对湿度: (20~95)%RH
仪器特点
本仪器专为严苛的现场环境而设计,坚固耐用。密封设计使它能够抵御从海洋到沙漠各种恶劣环境中的潮湿、风沙尘、
油污及其它污染。独特防泼溅设计,防水防油,可在雨天工作。独特的旋转支架使用方便。
缺陷回波参数(距离、水平、垂直、波幅、dB当量值、平底孔当量值)实时显示,探伤信息一目了然,并可自动完成缺陷定量的平底孔转换。
方波脉冲、发射电压、滤波频带、探头阻尼可调,适用于各种工件的探伤。
全中文显示,主从式菜单,并设计有快捷按键和数码飞梭旋轮,操作便捷,技术先进。
采用TFT全数字真彩色液晶显示器,液晶显示器的分辨率为640X480屏幕亮度清晰,可根据环境选择背景色,液晶亮度可自由设定,以便可以适应不同操作环境。
高性能安保电池模块便于拆装,使仪器连续工作时间达八小时以上。
技术参数
检测范围 | (0~9999)mm |
工作频率 | (0.2~20)MHz |
声速范围 | (300~20000)m/s |
动态范围 | ≥36dB |
垂直线性误差 | ≤2.0% |
水平线性误差 | ≤0.1% |
显示分辨率 | 640X480真彩色液晶显示屏 |
分辨力 | >40dB(5P14) |
盲区 | 5MM |
灵敏度余量 | >65dB(深200mmФ2平底孔) |
数字抑制 | (0~80)%,不影响线性与增益 |
录相时长 | 10小时以上 |
电噪声电平 | ≤8% |
探头类型 | 直探头、斜探头、双晶探头、穿透探头 |
闸门 | 进波门、失波门;单闸门读数、双闸门读数 |
报警 | 蜂鸣报警,LED灯报警 |
探伤标准 | 内置各行业常用探伤标准,直接调用,方便、快捷 |
焊缝图示 | 可设置焊缝形态参数,探伤中直观显示焊缝图和缺陷在焊缝中的位置 |
自动校准 | 探头零点和探头角度(K值)自动校准功能;声速自动测量功能 |
记忆 | 实时检索缺陷最高波,记录缺陷峰值回波 |
定位 | 实时显示缺陷水平、深度(垂直)、声程位置 |
缺陷定量 | 缺陷当量dB值实时显示 |
缺陷定性 | 通过回波包络波形,方便人工经验判断 |
曲面修正 | 用于曲面工件探伤,可实时显示缺陷周向位置和深度 |
DAC/AVG | 曲线自动生成,取样点不受限制,并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线 |
AWS D1.1 | 美国焊接学会标准,为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”。可避免手工计算,提高检测效率。(可选) |
裂纹测深 | 利用端点衍射波自动测量、计算裂纹深度 |
门内展宽 | 放大回波细节,便于回波分析 |
连续记录 | 实时记录波形,存储、回放 |
波形冻结 | 冻结屏幕上显示的波形,便于缺陷分析 |
回波编码 | 以不同颜色显示1~6次回波显示区,更好的区分一次波、二次波,便于判断缺陷位置 |
B型扫描 | (彩色编码B扫描)实时扫查、横截面显示,使探测结果更直观 |
环境温度 | (-10~50)℃ |
相对湿度 | (20~95)%RH |
供电 | 直流(DC)9V;锂电池连续工作10小时以上 |
节电方式 | 低功耗设计 |
持续工作时间 | 10小时以上 |
防护等级 | IP64 |
通讯接口 | USB2.0高速通讯传输接口 |
PC端软件 | 有 |
工作语言 | 中文 |
外型尺寸 | 263mm×170mm×61mm |
整机重量 | 5.2KG |
操作方法及注意事项
将探伤仪顶部的电池开关置于“ON”,然后按键开机。仪器屏幕上显示开机自检信息。自检结束后,仪器自动进入探伤界面。在开机状态下,按键可以实现仪器关机。
仪器关机时会自动进行探伤参数的保存操作(存储于默认的系统文件中,该文件用户无法访问),关机进行过程中请不要进行按键操作,也不要立即切断电源,以防止破坏系统文件。如果由于某种原因破坏了系统文件,可以通过恢复出厂设置功能来修复。仪器关机后,所调试和设置的探伤参数不会丢失,下次开机后会利用默认的系统文件将仪器参数自动恢复。
如果长时间不再使用探伤仪,请将探伤仪顶部的电池开关置于“OFF”,以保护仪器和锂电池组。
自动关机:当电池电压太低时,屏幕上的电池图标会闪烁显示,然后探伤仪会自动关机断电。
注意事项
仪器顶部设计有锂电池专用开关,以确保仪器和电池组的安全使用。当电池开关置于“OFF”位置时,电池组与仪器的电气连接被切断,仪器无法使用电池组供电,也无法对其充电;只有当电池开关置于“ON”位置时,电池组才可以对仪器供电,仪器也才可以对电池组充电。电池开关操作过程中,可能会引起仪器自动开机、关机,属正常现象,不会损坏仪器。
仪器的保养与维护
探伤仪使用完毕,应对仪器的外表进行清洁
仪器应存放在干燥清洁的地方
仪器应避免油或水等液体进入仪器内部,经常清洁仪器表面
探头连线,通讯电缆等切忌扭曲重压;在拔插电缆连线时,应抓住插头的根部,不可抓住电缆线拔、插或拽
