X射线探伤机(陶瓷管定向机)
产品型号:陶瓷管定向机系列
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:飞泰/FETIAI
立即询价

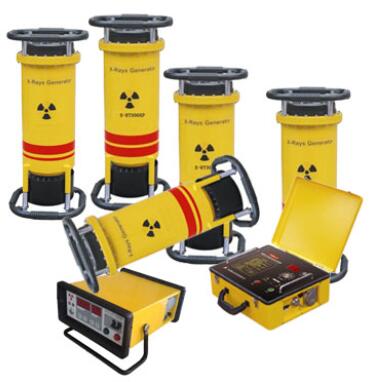

便携式工业X射线探伤机(陶瓷管定向机)


一、产品概述

◆ 高压包是采用进口材料(德国和日本)加工。进一步提升产品质量

◆ 散热器是拉伸的加工,散热效果增加30%

因为发生器内是非常高的电压,内里的温度也会很高,散热效果好,保证安全和仪器的寿命

◆ 发生器抽真空采用进口工艺,抽真空8个小时

◆ 控制器信号线均采用进口线

◆ 主要元件均采用超大容量

◆ 抗干扰性强,适应各种发电机,电网在180V-250V范围内均可工作

◆ 具有开机延时曝光功能,确保操作者人身安全,更适合野外作业

◆ 插头是仿日本理学的九芯插头座,可以配套使用

◆ 制造厂、造船厂、航空航天、石油化工、军工、汽车、锅炉焊管、各种铸件管道压力容器等进行X射线无损检测。

◆ 主要检测焊接缺陷(裂纹、气孔、夹渣、未溶合、未焊透等)

二、仪器特点

1、体积小、重量轻、携带方便,操作简单。

2、发生器采用SF6气体绝缘和阳极接地、风扇强迫冷却,安全可靠。

3、控制器采用宽范围硬件设计,寿命长、故障率极低。

4、抗干扰性强,电网在180V-250V范围内均可工作。

5、具有可靠延时开机功能,更适合野外作业。

6、自动化程度高,故障自动检索并显示。

7、严格按1:1工作休息。

8、采用进口线高压包,产品质量进一步提高。

三、技术参数

型号

电源
容量

辐射角度

穿透A3钢

X射线发生器

输出电压

重量

尺寸

XXG-1605

>1.5

40°

20

14

210×210×580

60-160

XXG-2005

>2.0

40°

29

20

207×270×570

80-200

XXG-2005L

>2.0

40°

29

14

210×210×580

80-200

XXG-2505

>2.5

40°

39

32

320×320×640

130-250

XXG-2505L

>2.5

40°

39

20

270×270×580

130-250

XXG-3005

>3.0

40°

49

37

340×340×720

150-300

XXG-3005L

>3.0

40°

49

31

320×320×640

150-300

XXG-3505

>3.5

40°

59

37

340×340×740

200-350

四、仪器系统构成

每种型号的X射线探伤机均是由控制器、X射线发生器、电源电缆、连接电缆及附件组成。

1、控制器

   1)控制器为手提箱式结构。所在操作按钮均设置在面板上。电缆插座、电源开关及接地端子设在右侧面的插座盒内。控制器示意图见附图。

   2)控制器内部主要包括下列部件:

    A、KV控制板;  B、mA控制板;     C、微机控制板(包括计时显示、故障代码显示);

    D、保护板;    E、可控硅高压模块  F、LC滤波器;

    G、主、副可控硅逆变系统;         H、冷却风扇。

2、X射线发生器

   1)X射线发生器为组合式。X射线管、高压变压器与绝缘气体(SF6)一起封装在桶状铝壳内。X射线发生器一端装有风扇和散热器。警示灯亮表示探伤机系统进入准备工作状态,将有X射线产生(在产生X射线期间,警示灯仍一直亮)。发生器示意图见附图。

   2)X射线发生器主要包括下列部件:

    A、X射线;      B、高压变压器;   C、温度继电器;

    D、气体压力表; E、连接电缆插座;  F、警示灯;

    G、X射线管冷却风扇;               H、充、放气阀。

五.工作原理

1、本机控制器采用可控硅单相桥式整流电器,整流后的电压经LC滤波回路变为平滑直流电压。该电压经可控硅斩波回路变成频率可变的单方向脉冲,送给高压脉冲变压器做为X射线发生器的电源。毫安(mA)稳定单元可以随X射线管灯丝电压的提高或降低改变单向脉冲的频率,以保证X射线管管电流的稳定。千伏(kV)控制单元可以连续控制管电压的高低,以适应不同材料的摄片要求。抗干扰回路增强了控制系统免受来自X射线发生器高电压冲击的能力。

2、X射线发生器系防电击式。X射线管阳极接地,并设有过温保护装置。一旦出现温度过高现象,控制器能自动切断高压,以防止X射线管因过热而损坏。

3、电源电压波动可通过控制器本身自动调整,以保证获得稳定的X射线。曝光时间及整机状态由单片微型计算机进行控制,曝光时间可预置为5分钟。

六、配件情况

1、  X射线发生器                          1台

2、  控制器                                1台

3、  连接电缆(10芯)25米                  1条

4、  电源电缆(2芯)10m                    1条

5、  接地线5米                             1条

6、  保险丝(20A)                         5只

7、  保险丝(3A)                          5只

8、  附件包                                1个
