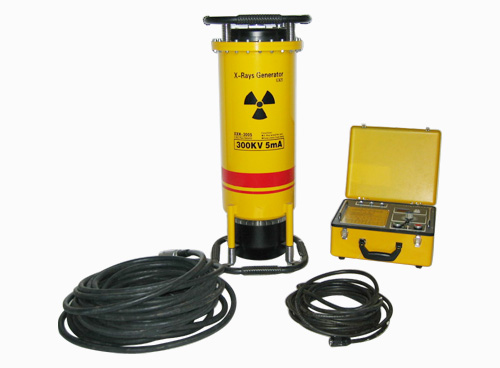

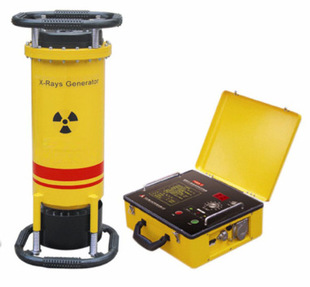

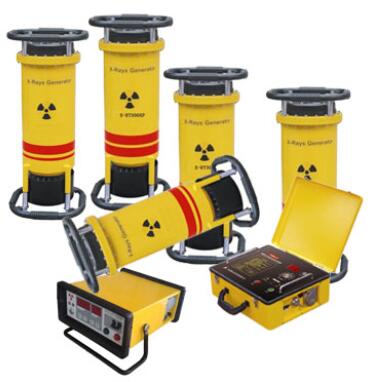

‍‍便携式工业X射线探伤机（玻璃管周向平靶机）‍

‍

一、产品概述

◆ 高压包是采用进口材料（德国和日本）加工。进一步提升产品质量

◆ 散热器是拉伸的加工，散热效果增加30%

◆ 因为发生器内是非常高的电压，内里的温度也会很高，散热效果好，保证安全和仪器的寿命

◆ 发生器抽真空采用进口工艺，抽真空8个小时

◆ 控制器信号线均采用进口线

◆ 主要元件均采用超大容量

◆ 抗干扰性强，适应各种发电机，电网在180V-250V范围内均可工作

◆ 具有开机延时曝光功能，确保操作者人身安全，更适合野外作业

◆ 插头是仿日本理学的九芯插头座，可以配套使用

◆ 对制造厂、造船厂、航空航天、石油化工、军工、汽车、锅炉焊管、各种铸件管道压力容器等进行X射线无损检测

◆ 主要检测焊接缺陷（裂纹、气孔、夹渣、未溶合、未焊透等）

二、仪器特点

1、体积小、重量轻、携带方便，操作简单。

2、发生器采用SF6气体绝缘和阳极接地、风扇强迫冷却，安全可靠。

3、控制器采用宽范围硬件设计，寿命长、故障率极低。

4、抗干扰性强，电网在180V-250V范围内均可工作。

5、具有可靠延时开机功能，更适合野外作业。

6、自动化程度高，故障自动检索并显示。

7、严格按1：1工作休息。

8、采用进口线高压包，产品质量进一步提高。

三、技术参数

四、工作原理及仪器构成

工作原理

1、本机控制器采用可控硅单相桥式整流电器，整流后的电压经LC滤波回路变为平滑直流电压。该电压经可控硅斩波回路变成频率可变的单方向脉冲，送给高压脉冲变压器做为X射线发生器的电源。毫安（mA）稳定单元可以随X射线管灯丝电压的提高或降低改变单向脉冲的频率，以保证X射线管管电流的稳定。千伏（kV）控制单元可以连续控制管电压的高低，以适应不同材料的摄片要求。抗干扰回路增强了控制系统免受来自X射线发生器高电压冲击的能力。

2、X射线发生器系防电击式。X射线管阳极接地，并设有过温保护装置。一旦出现温度过高现象，控制器能自动切断高压，以防止X射线管因过热而损坏。

3、电源电压波动可通过控制器本身自动调整，以保证获得稳定的X射线。曝光时间及整机状态由单片   微型计算机进行控制，曝光时间可预置为5分钟。

仪器系统构成

每种型号的X射线探伤机均是由控制器、X射线发生器、电源电缆、连接电缆及附件组成。

1、控制器

（1）控制器为手提箱式结构。所在操作按钮均设置在面板上。电缆插座、电源开关及接地端子设在右侧面的插座盒内。控制器示意图见附图。

（2）控制器内部主要包括下列部件：

A、KV控制板；

B、mA控制板；

C、微机控制板（包括计时显示、故障代码显示）；

D、保护板；

E、可控硅高压模块

F、LC滤波器；

G、主、副可控硅逆变系统；

H、冷却风扇。

2、X射线发生器

（1）X射线发生器为组合式。X射线管、高压变压器与绝缘气体（SF6）一起封装在桶状铝壳内。X射线发生器一端装有风扇和散热器。警示灯亮表示探伤机系统进入准备工作状态，将有X射线产生（在产生X射线期间，警示灯仍一直亮）。发生器示意图见附图。

（2）X射线发生器主要包括下列部件：

A、X射线；

B、高压变压器；

C、温度继电器；

D、气体压力表；

E、连接电缆插座；

F、警示灯；

G、X射线管冷却风扇；

H、充、放气阀。

五、配置情况

1、  X射线发生器                     1台

2、  控制器                          1台

3、  连接电缆（10芯）25米            1条

4、  电源电缆（2芯）10m              1条

5、  接地线5米                       1条

6、  保险丝（20A）                   5只

7、  保险丝（3A）                    5只

8、  附件包                          1个
