FTPD-2B型

便携式钢丝芯强力皮带探伤仪

一、概述

FTPD-2B型新型手提式强力皮带钢丝绳芯探伤仪是由石家庄飞泰检测仪器有限公司开发生产的新一代的X射线检测仪器，它采用平板型影像增强器和内置式高压发生装置，由于平板型影像增强器具有快速反应和高灵敏度的特点，因此射线剂量非常低，这样同时保证了操作者的安全，便携式钢丝绳芯输送带探伤仪它主要检测皮带硫化接口、皮带内部钢丝芯断裂、抽动、断头情况并及时预警加强安全措施，为煤矿用户在使用钢丝芯输送带的生产过程中清除安全隐患。

二、使用原理

   FTPD-2B型矿用新型强力钢丝绳芯输送带探伤仪采用液晶平板成像原理，极大的降低了X光射线机的辐射量，对人体没有伤害，检测人员透过需要检测的皮带传送带接头，即可看到皮带内部钢丝绳网是否破损，破损程度是否达到需要修补更换和更换的程度，接头是否松动，开裂，是否修补更换，避免了事故的发生，延长了昂贵的胶带使用寿命，我们的便携式钢丝芯输送带探伤仪它可以检测煤矿600mm-2200mm（煤矿上输送带的正常范围）的皮带宽度，基本上可以满足煤矿所有皮带的宽度，而且性价比也好，我们厂家承诺客户质保2年，仪器内置一套防护服。

FTPD-2B型皮带探伤仪体积灵巧，轻便，是目前世界稀有的一种能在狭窄的煤矿巷道方便使用的安全检测设备，该机子重4公斤，一个手就可以操作，一按按钮就可看到皮带内部钢丝芯网的具体情况，该机具有图像存储功能，可防止漏点，也可将检测的数个疑点保存在机器上，带给有经验的人员复查，防止出现由于当班人员工作经验不足造成的误判，不让一丝危险漏过。

三、本机具有如下特点

⒈不用暗室，不用防护即可直接实时观察；

⒉高增益、高灵敏度、高空间分辨率，操作简便。

⒊射线剂量低，安全可靠，结构简化，体积小，重量轻，可手提使用。

⒋可以按用户要求接驳影视和电脑系统，或配录像系统。

四、性能

本机为不防进液的封闭设备，主要技术指标如下：

　　空间分辨率  ≥50 lp/cm

　　灰度等级    ≥10级

　　可容大厚度不超过  500mm

　　可容大深度不超过  2400mm

　　X射线机的有效视野为Φ75mm

　　X射线管电压为    75kV

　　X射线管电流为    0.4mA

检测皮带尺寸；0-2200mm

仪器重量(标准)：4公斤左右

图像分辨率：    ≥50线对/cm

对比度：        ≥5%

仪器外壳颜色；绿色

电池可快速拆卸

仪器材质；塑料

仪器为全封闭，防止漏射线

     FTPD-2B型携带照相功能

     电池部位为不外露型

    产品制造厂家;石家庄飞泰检测仪器有限公司

五、产品标记

面板上 “  ”  表示本机为短时加载连续运行产品，一般以开一分钟停三分钟为宜，并且当前一次开机后关机，至后一次开机，中间必须间隔至少5秒钟以上；

面板上“” 符号表示本机有电离辐射；

面板上 “”符号表示本机是防电击程度为B型的设备；

主机上绿色指示灯表示仪器是否上电；

主机上黄色指示灯表示仪器是否加载；

主机上的绿色按钮是启动按钮

六、设备贮存条件

    环境温度范围：  －20℃～55℃；

        相对湿度范围：  ≤95%；

        大气压力范围：  500hPa～1060hPa。

  设备运行条件

        环境温度范围：  10℃～40℃；

        相对湿度范围：  ≤75%；

        大气压力范围：  700 hPa～1060hPa；

        电        源：  直流14.4V

 功     率：  40VA

七、应用范围

　  FTPD-2B型便携式钢丝绳芯输送带探伤仪应用于煤矿输送带内部钢丝芯检测，皮鞋内部钢钉检测，电路板检测，传送带检测等工业现场运用X射线原理反复检查，并在轻金属科研、实验、科教以及科学仪器中也广泛使用。

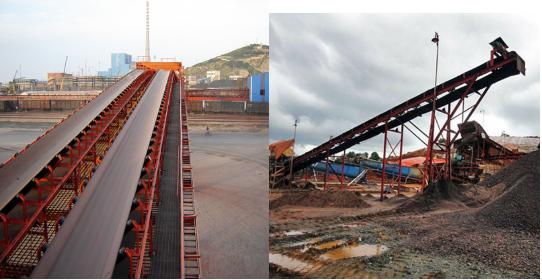

    FTPD-2B型便携式钢丝绳芯输送带探伤仪现主要用在煤矿的皮带机的钢丝绳芯橡胶带和即时随意的现场安全检测，钢丝绳芯胶带运输在长距离大运量的物料运输中被广泛运用。

　　例如：胶带的接头和其中的钢丝绳芯在运行中会受到损伤，一旦胶带断裂，会造成巨大的经济损伤和重大的安全事故，尤其是某些胶带机的设计还兼顾人员的运输，安全更为重要，特别是每一百米处的胶带接头，是硫化上的，非钢丝绳焊接的，容易断裂，跑偏造成卷带容易造成撕带，矿用钢丝绳芯强力胶带运输机的输送带的纵向开裂，皮带机司机得多注意。

煤炭生产过程中强力胶带输送机普遍存在距离长、煤炭多的特点，输送胶皮带接头内的钢丝绳芯网与水和潮气易出现锈蚀折断，易造成皮带断带事故的安全问题，由于外表覆盖有胶很难发现。

    FTPD-2B便携式钢丝芯输送带探伤仪采用目前先进的液晶成像工作原理，极大的降低了高压打火现场，为目前在瓦斯环境下安全的检测设备，FTPD-2B型手提式皮带钢丝芯探伤仪检测皮带内部钢丝绳芯老化情况，向断丝或是钢丝已经出现抽动/松动/翻转情况，需作出标记，及时更换防止断带事故发生。

八、X射线的泄漏与安全性

本机的加载电压为75kV, 电流为0.4mA，在此条件下，超出大影像接受平面的范围为3 0mm，允许大的空气比释动能为150μGy/h

对X射线的泄漏采用了一系列严密而谨慎的有效措施，包括射线源的铅罩、像增强器前后的防护铅板、萤光屏观察窗用的铅玻璃及采用准直器装置等，固使用时无需作任何特殊防护。

本机为手提式设备，经常的移动可能导致部件间的相对位置发生偏移，因此本机应进行周期性的漏射线检测，以保证漏射线剂量在允许的范围内。一旦发现漏射线超标，应马上停止使用，并与生产商取得联系。

九、操作方法

⒈将大的防护铅板内圈的三个孔套入到像增强器前铝板的三个螺钉上，转动大盘以防落下。

⒉本机采用交直流两用供电方式使用，使用交流时直接将插头插入插座即可；直流使用前请先用充电器将两节电池分别充电。使用时将电池插入电池槽中（注意方向，正确方向时尾部露出4厘米左右），此时主机上的绿色指示灯应亮，黄灯不亮，。如果有异常一般为电池没电，请进入充电程序。如果一切正常而绿色指示灯仍不亮或黄色指示灯一直亮，请立即封存仪器并联系生产商或销售商；

⒊按下开关按钮，主机上黄色指示灯亮，经数秒后（灯丝预热）萤光屏亮，即可实时观察。如果发现异常情况请立即联系生产商或销售商；本机的按钮是不带锁的，使用时必须一直按住按钮，；

⒋尽管本机是低剂量的，但辐射仍是存在的，开机时间越短越好。生产商推荐的长连续开机时间为60秒钟。如果一直开机不停止，那么到60秒钟以后，仪器会自动切断射线，提醒操作者使用时间已达一分钟，同时也是机器的自动保护。这时再按住按钮也不会再出射线了，只有松开按钮然后再次按下按钮，才可以重新开机。具体请看注意事项第三条；

⒌使用时要尽量使待检部件尽量贴紧像增强器而远离球管部位，这样可以使图像更清晰。

⒍环境光线越暗效果越佳；

⒎充电方法：

本机备有两个电池，一个充电器。

在充电时，先插上充电器电源，充电器上指示灯应为双绿色，将电池插入充电器后，充电器上充电指示灯应为红色，等到红色指示灯变绿即说明充电结束，可以使用了。一般情况下一节完全用尽的电池要充4-5小时才可以充满电。

⒏本机有一个电源开关，必须使开关处于“|”位置，整机才能使用，开关处于“O”位置时整机不能使用。

十、注意事项

⒈设备在开始使用前，特别注意，在插入电池或接通电源时，不得按住主机上的按钮开关，否则将会使仪器造成严重损坏。

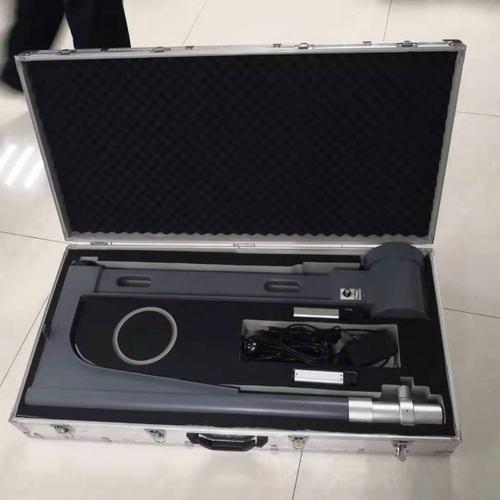

⒉设备在不使用时，必须放到铝箱中，如果暂时不用，必须横放在桌上以免损坏。平时铝箱存放时要避免摔倒，以免损坏仪器；

⒊为延长机器使用寿命，使用本机时请避免连续开机过长，一般以开一分钟停三分钟为宜，并且当前一次开机后关机，至后一次开机，中间必须间隔至少5秒钟以上，以避免前次的高压在关机后未完全退完后与后一次高压积累，成瞬间高压，击穿X射线球管，造成人为机器故障；

⒋本机应定时进行清洁保养。可用酒精拧稍干后擦洗，擦洗时注意不使水形成水滴以防止水渗入机器内部；

⒌平时要注意不要让诸如水、酒精、等进入按钮、插座或电池插头，以防出现电路故障，从而影响使用。

⒍如果在使用过程中发现铝箱中有油迹，可能说明射线管已经漏油（这种情况极少发生），应马上停止使用并请立即联系生产商或销售商；

⒎本机结构较为紧密，又涉及高压，所以不允许用户自行拆卸，如用户发现诸如显示器不亮、指示灯不亮、显示器发暗等情况请立即停止使用并及时与生产厂家取得联系，以免引起故障的扩大。

⒏特别提示：如果使用中发现图象出现月牙型缺损，一般情况下说明射线部分已经发生位置偏移，这将可能导致出现漏射线超标的情况发生，因此请立刻停止使用，并马上与生产商或销售商取得联系，将仪器寄回生产厂家进行维修。

十一、需要说明的问题

⒈本机使用时，大的分离式防护板必须装上，本机的防护设计是以此屏存在时作为设计依据的，在没有大防护屏时，本公司不保证整机能达到辐射防护的要求；操作时使用者必须在防护板的后面进行操作，使用时操作者手的位置不能超过防护屏边线的延长线所在的范围之前，在此条件下空气比释动能率不超过0.5mGy/h；

⒉本机是射线产品，一般情况下，任何涉及到球管和影像增强器的维修都要回到厂里进行，以保证经维修后的漏射线指标能够达到安全要求。如用户自行对此两项目进行维修，本公司不再对仪器的射线安全承担责任。

⒊本机的外包装铝箱是供平时使用时用的，如果要进行运输则必须要外加纸箱包装并加垫泡沫，否则容易造成关键器件损坏。

十二、维护及保养

1. 该仪器为精密仪器，不可随便打开机器，以防发生意外，如仪器不正常工作，只能经过本公司培训的人员才能进行维修，切勿自行开箱维修。

2. 仪器应防潮、防高温。

3. 每次使用前，须先察看主机的准直器是否有明显的角度偏差，显示器是否有玻璃破损。每过两年，本仪器就必须寄回生产厂一次，由生产厂进行一次保养，以确保安全使用。

4. 本机保修期为二年。为确保使用安全，防止因功能失效及老化引起的危害，本公司保证本机的正常使用寿命为出厂后五年或产品合格证标注日期后六年之间的较早者，在这个时间段内本公司负责维修，超过这个时间后，本公司将不负维修责任。

十三、结构说明

本机的结构如图1示：

图1 FTPD-2B型手提式X射线透视仪

⒈X射线管；⒉准直器；⒊铅筒；⒋电池插头；⒌开关；⒍遮光罩

⒎平板型X射线像增强器；⒏防射线板；⒐X射线机外部标志

⒑电源插座（不接）  11.电源开关

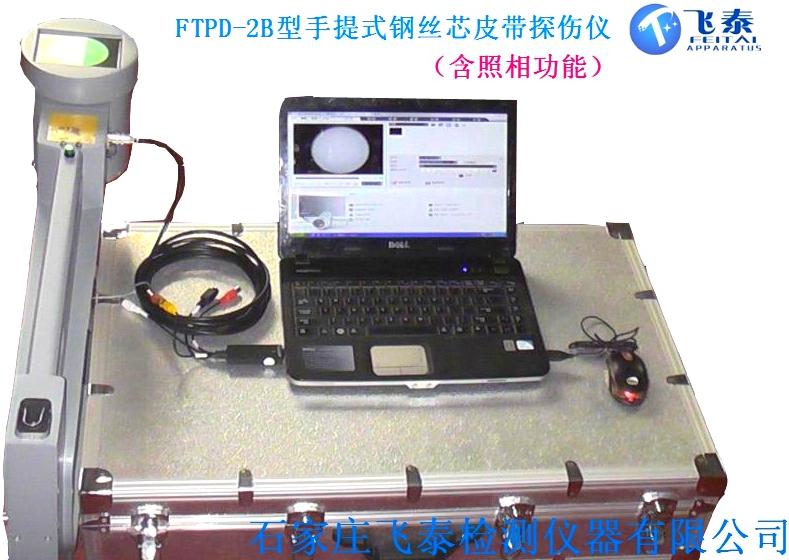

 FTPD-2B型手提式钢丝芯皮带探伤仪
