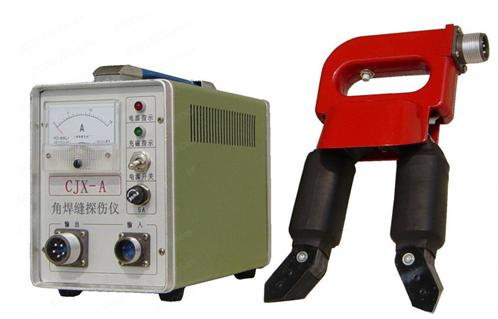

CJX-A磁粉探伤仪

一、产品概述

◆ 主要用于铁磁性材料表面及近表面探伤，交流电磁化方式，能检测2mm以下的伤损。

◆ 利用外加磁场磁化法对各种平焊缝、角焊缝、机械零配件的分段探伤检查。

◆ 多功能通用主机可任意选配A.D.O三种探头，满足客户多种工件的需求。

◆ 采用无触点可控元件和集成电路，安全电压输出，安全可靠,工作寿命长。

◆ 采用外加磁场磁化法，体积小，重量轻，方便携带。

◆ 广泛应用于压力容器、管道、球罐、大型钢结构及机械制造等行业，特别适用于野外、流动探伤检查使用。

二、产品简介

    CJX－A磁粉探伤仪是我厂吸收国内外同类产品的优点自行设计生产的。仪器具有体积小、重量轻、用途广、便携带、操作方便等优点。电路采用无触点可控元件和集成电路，安全电压输出。利用外加磁场磁化法对各种平焊缝、角焊缝、机械零配件的分段探伤检查。应用于压力容器、管道、球罐、大型钢结构及机械制造等行业，特别适用于野外、流动探伤检查使用。

三、技术参数

1、电源： 220V 50HZ ±10%

2、输出：AC：38V 10A

3、探伤速度：6米/分

4、探头温升：小于60℃

5、工作节拍：建议在连续工作时：

    充磁时间≤3秒.间息时间≥5秒

6、仪器重量：5Kg

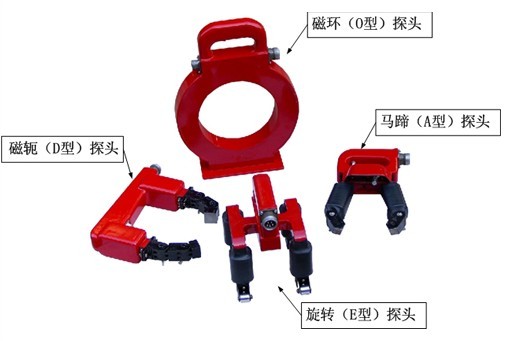

四、探头选配

 A型探头，也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头，配有工作灯；对异形面、形状复杂工件探伤尤其适用。极距：20－160mm；提升力：AC≥5Kg DC≥18.1Kg；重量：1Kg。可独立利用这种探头制成一台马蹄磁粉探伤仪或角焊缝磁粉探伤仪。

 D型探头，也称电磁轭探头，高磁导多极活动关节磁化强度较大。极距：60－220mm；提升力：AC≥6Kg DC≥18Kg；重量：1.6 Kg。

可独立利用这种探头制成一台电磁轭磁粉探伤仪。

O型探头，也称环型探头，利用电感线圈通电时产生磁场来磁化工件；可对轴棒类、螺栓类等多种中小型零件探伤或穿过式远离法退磁。内径：150mm中心磁场≥ 180oe重量：3Kg。

五、操作使用方法与注意事项

    使用本仪器前详细阅读使用说明书，了解掌握仪器结构和技术性能。检查电源与本仪器要求是否相符，连接是否正确，方可接通电源。初次使用或久藏复用前，应检查仪器是否完好。

1、操作步骤

（1）将电源插头线与仪器电源插座接好，探头和输出插座连接好。

（2）接通仪器电源开关（K1），此时电源指示灯亮，仪器控制电路同时接通，伺服工作。

（3）将探头和被检工件接触好，按下探头上的开关（K2），此时工件呈磁化状态，工作灯亮，松开开关（K2）主回路电源断开，工件停止磁化。

（4）停止使用时，关断仪器电源开关，断开电源。

2、故障维修

（1）电源接通后，无指示、不工作，保险丝熔断。因短路、过载引起的。

（2）按下开关（K2），探头工作；无工作指示，因指示灯引起。

（3）工作指示灯亮，探头不充磁。主电路或控制电路有故障。

（4）接通电源不按开关（K2）即充磁。控制电路或双向可控元件损坏。

3、注意事项

（1）在使用前，应检查供电电压是否适合仪器要求，如过高或过低会影响探伤效果。

（2）使用时探头端面应与被检工件保持良好接触，按下开关（K2）。

（3）本仪器有很好的空载过流保护电路，但在使用时，应尽量避免空载工作，减少产生不必要的温升。

六：标准配置
