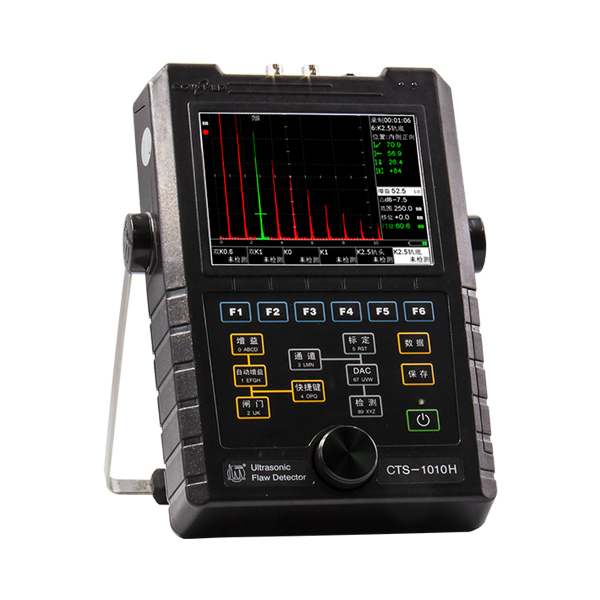

CTS-1010H（视频版）型钢轨焊缝超声探伤仪

钢轨焊缝专用超声探伤仪：具有专用钢轨焊缝超声探伤软件；可实现现场波形连续录制功能；配置WIFI模块，可实现手机同步视频录制的操作。

视频采集支架便携易调节，可便捷的固定在钢轨上，可根据钢轨焊缝检测部位快速调节摄像位置（钢轨踏面、轨底内侧、轨底外侧）三个档位，且档位固定，保障每次钢轨焊缝检测摄像图像的一致性。

仪器性能指标满足JB/T10061-1999《A型脉冲反射式超声探伤仪通用技术条件》的要求，满足铁路工务焊缝探伤TB／T2658.21—2007《工务作业钢轨焊缝超声波探伤作业》标准的要求。

• 仪器配置六个钢轨焊缝探伤专用通道及软件，分别为串列式双K0.8、K型双K1、铝热焊单K0、轨腰单K1、轨头单K2.5、轨底单K2.5。每个通道已预置好对应的探伤参数，现场只需通过快捷按键F1-F6直接调用即可进入正常探伤工作。

• 仪器配置视频采集系统，可实现仪器在进行A扫波形连续存储时，同步进行视频录像，所有操作由仪器端控制完成（录像功能的启动、结束、数据保存等）。

• 仪器内置WIFI模块，能与外置视频采集系统进行无线连接。

• 仪器端A扫波形连续数据记录时，采用后台记录的模式，录制过程中可调节探伤灵敏度、闸门，可切换各个超声探伤通道，不影响现场探伤的连续性，不占用正常波形、参数、探伤结果显示区。并且可实时对出现波形的性质进行选择标记，可实时记录当前检测位置，实现现场探伤情况全面记录。

• 外置视频采集系统需安装专用数据采集软件，具备军用级别防水、防尘、防摔的三防功能，能满足各种现场工况；配套的摄像支架便携易调节，可便捷的固定在钢轨上，能根据钢轨焊缝检测部位快速调节摄像位置（钢轨踏面、轨底内侧、轨底外侧）三个档位，且档位固定，保障每次钢轨焊缝检测摄像图像的一致性。

• 仪器内置8G内存，视频采集系统内置16g内存，可实现长达数百个小时以上的现场波形及录像连续存储功能。存储数据可使用 U盘进行导出。

• 可通过专业数据回放管理软件对现场记录的焊缝探伤波形数据、视频数据和作业信息进行管理、查询、统计，生成输出各类报表。回放管理软件可对现场记录的A扫波形连存数据和视频录像开展同屏同步播放。回放管理软件自带数据库功能，可根据关键词查询对应现场数据。

• 仪器预置探伤报告记录表，包括焊头编号、作业人、焊缝里程位置、线名、线别、行别、股别等，以及焊缝伤损示意图等，可以显示和记录A型脉冲和B型图像，各通道作业流程及时间等，现场探伤数据完整清晰。

• 先进的电路设计、高达640MHz的采样频率，确保能快速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应。

• 先进的方波激励技术，对检测高衰减材料或厚工件具有良好的穿透力和信噪比。

• 5.7"高性能、高分辨率半透半反射式TFT屏(640×480)。

• 自动校准材料声速、探头延时、探头K值；自动校准仪器技术指标；方便的DAC曲线制作及应用。

• 大容量锂电池，无记忆效应，可连续工作8小时。

• 具备铁路计量器具新产品技术审查证书。

• 射脉冲	负方波，发射电压25～250V连续可调，步进为25V。宽度30～1000ns连续可调，步进为5ns。在400Ω/200V设置时，双沿小于10ns,高频时自动优化为脉冲激励。
  工作方式	单、双
  阻尼	400、80Ω
  工作频率	单、双
  阻尼	400、80Ω
  工作频率	分宽带、窄带两档，宽带：0.5～15MHz，窄带：1.5～3MHz
  增益	0.0～110.0dB ，步进值：0.1、1.0、2.0、6.0dB；0.1dB档提供智能加速调节功能
  声速范围	1000～15000m/s ，连续可调，内置30个常用的材料声速值
  检测范围	0.0～10000mm (钢纵波) ，连续可调，小步进值 0.1mm
  检波方式	正向、负向、全波、射频
  显示屏	5.7"TFT彩色液晶显示屏，分辨率640×480
  脉冲移位	-7.5～3000μs
  探头零值	0～999.9μs
  脉冲重复频率	25～800Hz，自动调节方式
  垂直线性误差	≤3%
  水平线性误差	≤0.4%
  灵敏度余量	≥60dB (200Φ2平底孔)
  分辨率	≥36dB(5P14)
  动态范围	≥32dB
  抑制	(0～90)%，不影响线性与增益
  抑制	(0～90)%，不影响线性与增益
  电噪电平	<10% (钢纵波，250mm)
  接口	8个独立Q9接口；USB HOST；Micro SD接口
  电源	大容量锂电池，无记忆效应，可连续工作8小时；内置充电器(可另购外接充电器)；交流：220V
  重量	约1.50kg(含电池、内置充电器)
  体积（高×宽×厚）	246mm×166mm×47mm
