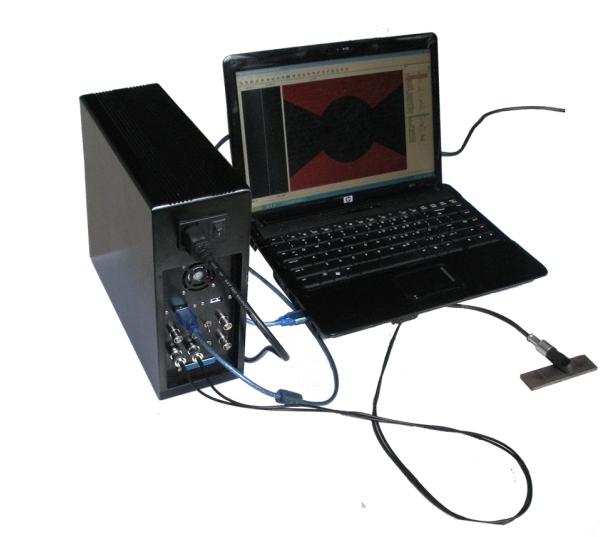

FTZT-993智能多频涡流探伤检测仪

FTZT-993采用了先进的数字电子技术、多频涡流技术、远场涡流技术及微处理机技术，能实时有效地检测铁磁性和非铁磁性金属管道的内、外壁缺陷。FTZT-993既是套完整的涡流检测系统，也可与常规的多频、多通道的普通涡流检测系统融为一体成为高性能、多用途、智能化的涡流检测新型设备。仪器广泛应用于特检机构、检测公司、核能、电力、石油化工、 航天和航空等部门的在役铜、钛道的探伤及壁厚测量。

FTZT-993具有1Hz～10KHz的可变频率范围，仪器对涡流检测的弱信号具有极高的放大倍数与极强的抗干扰能力。在管道检测中采用内通过式探头，一次通过管道便可测出壁内、外表面的裂纹、凹坑、腐蚀、减薄及管壁材料的内部缺陷，并且其由计算机控制下的自动检测、数字显示、灵敏度高、性能稳定等优点。仪器设计有混频功能，可以有效去除因非缺陷造成的信号，如管的支撑架等。

 FTZT-993主要性能特点

1、 实现多参数检测：可同时得到四个频率信号反映出的差动、精确信号的八个矢量（即十六踪涡流信号），探伤和壁厚测量同时完成 。

2、 三个综合处理（混频）单元：可同时分离或抑制三组干扰信号。

3、 高信噪比：由于精密的硬件设计和低噪声同步滤波方法的应用，提高了仪器的检测敏感性同时降低了噪声。

4、 自动实时信号处理：仪器可储存、处理和回放（随时调用）检测参数或涡流检测信号。

5、 高智能化仪器：该仪器具有实时菜单提示，人机对话，键盘操作机能，以大程度地消除了检测过程中的人为误差。

6、 可配置涡流信号数据分析管理软件，仪器在役检测的涡流信号可通过机内的系统软件进行分析处理、存储、索引、调用。

7、 仪器配备USB或RJ45高速接口与笔记本电脑进行连接，实现检测的控制以及数据采集、远程控制、数据传输和存储。

主要技术参数

 四个独立可选频率

 八个信号通道

 频率范围：1Hz～10MHz（远场1Hz-10KHz）

 可调增益：0～99dB，每档 0.1dB

 相位旋转：0-359°步进1°

 Y/X增益比：0.1-10

 三个混频单元（自动混频）

 高通滤波：0～2000Hz

 低通滤波：0Hz～20000Hz

 数字滤波点数：1～100

 探头激励幅度：1～8等级

 硬件报警输出：1个

 硬件报警输出信号：三极管OC门输出

 相位、幅度测量：自动/手动

 实时十六踪涡流信号记忆

 具有相位曲线/缺陷幅度-深度曲线/缺陷深度曲线制作显示功能

 探头自动校准系统

 自创的非等幅相位/幅度报警

 自动设计二维高斯分布椭圆分选域

 C-扫描及A-扫描显示、多种带状阻抗平面图可选

 探伤、壁厚测量同时完成同屏显示在役管道断面图、受检管行列号

 分级标志管道断面图，形成在役管道概貌图

 分级统计检测结果（表格和直方图显示），便于累积分析比较

 可作两台仪器同时使用

 光盘、软硬磁盘、磁带机或商用录象机记录/储存/重现整个检测过程的信号波形

 工作环境：工作温度-30°～+65°；存储温度：-30°～+60°；相对湿度：不超过85%；

 工作时间：≥8h
