1、仪器的用途

看谱镜是在可见光谱范围内，通过目视观察，比较元素光谱强度的方法，对金属进行迅速的定性和半定量分析，确定金属中所含的成分。看谱分析操作简单、易掌握、速度快、费用低，对样品损伤小，无需特殊加工。一般分析某试样中的5～6种元素只需2～3分钟，其精度相当准确可靠。所以需要分析大量样品、容易混料的场合、或需要快速分析的部门等，采用该仪器具有很大的经济意义。

本携带式看谱镜是专为现场材料分析而设计的具有体积小、重量轻、操作简单、移动携带方便的特点，并设有大护眼罩和挡风罩，以适用于露天作业。目前看谱分析在下列各方面应用很广：

1.1)机械制造业中，对金属材料入库和发放进行检查，验证牌号。控制混料，减少失误。

1.2)零件制造过程中，尤其是热处理前，对材料牌号进行复查，以保证热处理的质量。

1.3)在设备安装、索修和样机测绘中，确定零部件的材料成份，测定后的零件仍能使用。

1.4)在化学分析中，做分析前的预分析。即用看谱镜先作出定性和半定量的判断，然后制定化学分析的合理工艺，能大大提高化学分析的效率，降低成本，提高精度。

1.5)在金属冶炼中，对炉料进行分析，可大大提高经济效益。对钢样中某些残余量进行分析，精度高、速度快，能及时指导冶炼。

1.6)用于对废旧物资的分类和质量事故的检查分析等。对于大的试样，不能移动或不能破坏的机件，使用本仪器非常合适，所以本仪器已成为很多企业单位和研究机关不可缺少的常备仪器。

如果将刨屑、矿物质粉末或带有石墨粉的溶体压榨成片，则本仪器还可以在非金属范围内进行分析。

分析的主要元素有：

钢中：Cr、W、Mn、V、Mo、Ni、Co、Ti、Al、Nb、Zr、Si、Cu等

铜合金中：Zn、Ag、Ni、Mn、Fe、Pb、Sn、Al、Be、Si等

铝合金中：Mg、Cu、Mn、Fe、Si、Sn等

2、仪器的主要参数

2.1)光谱范围：390～700nm

2.2)目视分辨本领:0.05～0.11nm

         目视能分辨下列线对：

Fe   613.66nm和613.77nm

Fe   487.13nm和487.21nm

Mn  467.59nm和467.64nm

2.3)色散元件：ZF₁棱镜二块

顶角60°      底边长50mm      高30mm一块；

顶角30°      底边长25mm      高30mm一块；

2.4)准直物镜焦距：  f=D/f*260mm=1：8.7

2.5)外形尺寸：625×180×190

2.6)重量：3.2公斤（加仪器箱和备件总重约10公斤）

仪器的安装和使用

5.1)携带式看谱镜及其备件，装在仪器箱内，按装箱单查收有无缺件，检查有无因运输松动或损坏的地方。

5.2)装好分析电极，调好极间距离、试样与电极间距以2mm为宜。

5.3)将接线插头接到发生器上，将发生器接通电源。注意用WPF-26型发生器时，必须有接地良好的三线插座，否则发生器不能正常工作。

5.4)将仪器接触板座放在试样上，按下把手上的遥控开关，电极和被分析试样间就有电弧产生。

注意！电源接通后电极架上有高压，不能触及。

5.5)转动亮度调节钮，通过反射镜③观察，将光斑调在屏的中间。

5.6)将波长鼓轮放在40刻度左右，从目镜观察光谱，转动视度调节⑦使谱线达最清晰。然后微动亮度调节手轮使谱线最亮，若谱线上下亮度不一样时，可调整连接筒下部的两螺钉13使谱线上下都亮。

5.7)转动波长鼓轮，将被分析的光谱转动到视场中间，即可进行分析，分析前需用砂轮或锉刀将电极和试样清理干净，分析一种试样应换一颗电极，若用园盘电极时，每分析一次后，将电极转一个位置。

仪器的保养

对光学仪器的合理保养，直接影响仪器的使用寿命和使用效果，所以是非常重要的。

6.1)仪器要存放在干燥处以防光学零件发霉。经常保持外露光学零件的清洁，若有灰尘及时用软毛刷或麂皮擦净。若有脂印或油迹应立即用脱脂棉浸少量酒精乙醚混合液（比例1：2）擦掉。

6.2)轻拿轻放，防止与其它物品碰撞。更换电极时不要用力太猛。

6.3)工作时不可触及电极架和电极以防触电，不可用眼睛直视弧光以免刺伤眼睛。

6.4)仪器用完后及时清洁，妥善放入仪器箱内。

6.5)保护玻璃脏后应及时更换。

7、故障及排除

7.1)光谱逐渐变暗，可能由以下几方面引起：

7.1.1保护玻璃太脏。排除方法：更换保护玻璃。

7.1.2目镜表面太脏。排除方法：擦净。

7.1.3镜片发霉。检查方法：将全套目镜取下，在开启光源情况下，通过光栏观察孔径光斑，若光斑中有树枝状赃物，即是镜片发霉，需要更换镜片。

7.2)亮度调节钮不起作用或亮度斑在光屏处找不到可能是：

7.2.1连线断了，需打开主体盖，必要时还需打开联接筒盖，将断线接好，调好长短。

7.2.2反射镜13的位置有变，将光点反不到光屏上，需打开联接筒盖，在光谱亮度正好时调反射镜13位置，使光斑成在光屏中心后固紧。

7.3)转动鼓轮谱线不移动可能是：

7.3.1棱镜转轴或顶杆卡死。排除方法：打开主体盖，视具体情况通过加润滑油或重新研磨排除。

7.3.2鼓轮与凸轮之间固紧螺钉松脱，需旋下鼓轮端面螺丝，拿下手轮将紧固螺钉拧紧（要同时调好凸轮方位）。

7.4)谱线波段范围有较大位移，可通过调整顶杆所顶的螺钉来校正或通过改变凸轮与鼓轮的相对位置来校正。

鼓轮刻度变化太大时（即0位变化大）可松开鼓轮端面的三螺钉，转动刻度鼓轮位置来调整。

7.5)当视场光栏歪斜时，可松开固定整套目镜的三螺丝，将整套目镜转一角度来调整。

7.6)护眼罩歪斜。将压护眼罩的压圈转松，可将护眼罩转动，若需右眼观察换左眼观察时，将压圈及挡板取下，将护眼罩右孔套在目镜上后重新固紧，即可使用左眼观察。

7.7)谱线歪斜是因狭缝转动所致，视场上有横黑线是狭缝上有赃物所致，需通过转动狭缝和清洁狭缝排除。狭缝清洁方法：用软木杆削成尖劈，用少量酒精顺狭缝方向擦。

7.8)光学零件应尽量少擦，尤其是内部光学零件，非有经验的专业人员不得拆卸，严重故障应送专门修理单位或制造厂修理。

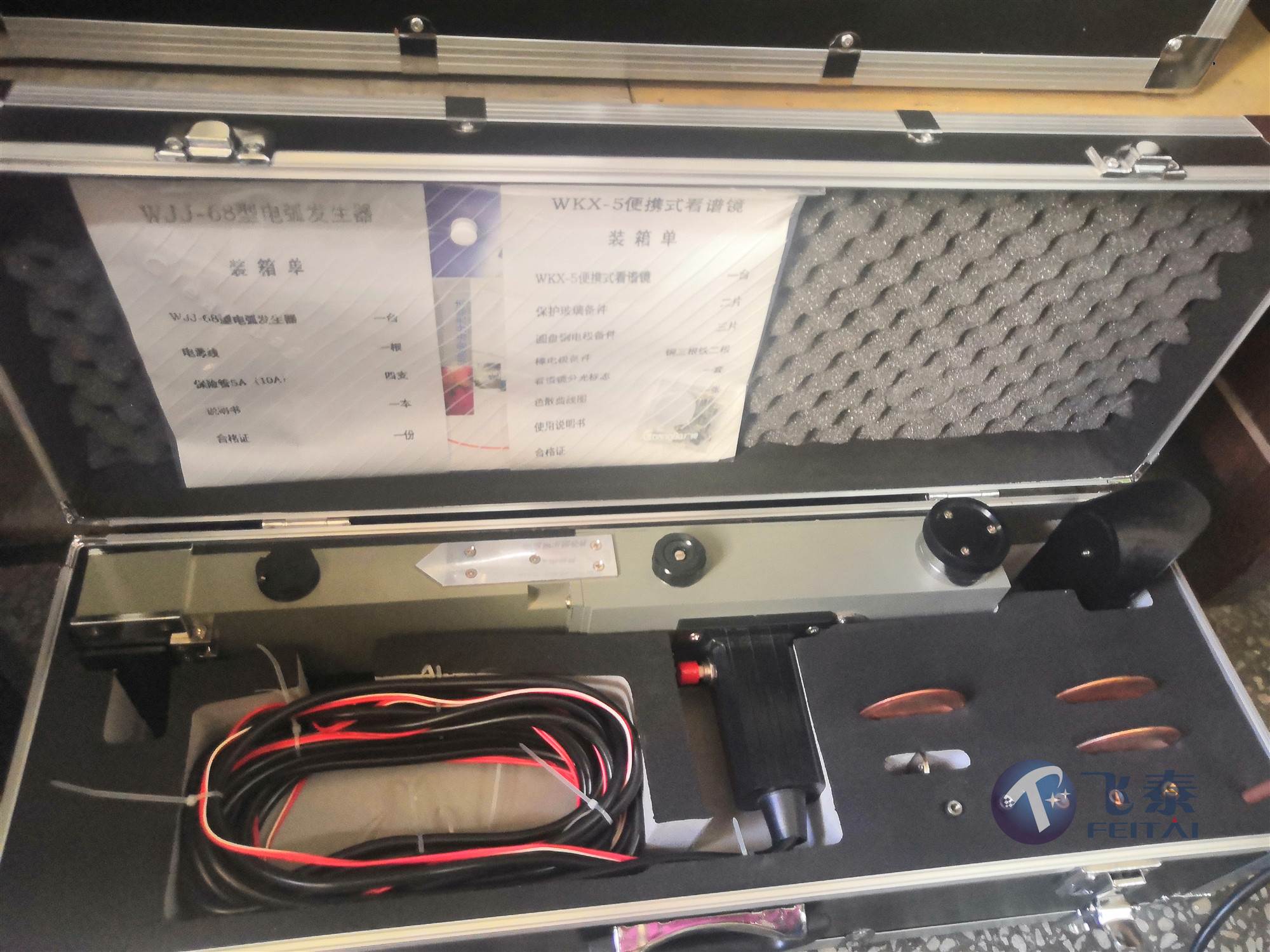

8、仪器的成套性

8.1)主体仪器箱，箱内有：

①WX-5型看谱镜              1台

②保护玻璃备件               2片

③圆盘电极备件               铜2片、铁1片

④棒电极备件                 铜3个、铁2个

⑤看谱分析标志               1套

⑥使用说明书                 1本

⑦WX-5型看谱镜装箱单         1份

⑧WX-5型看谱镜合格证         1张

8.2)附件箱：交流电弧发生器一台（附说明书）
