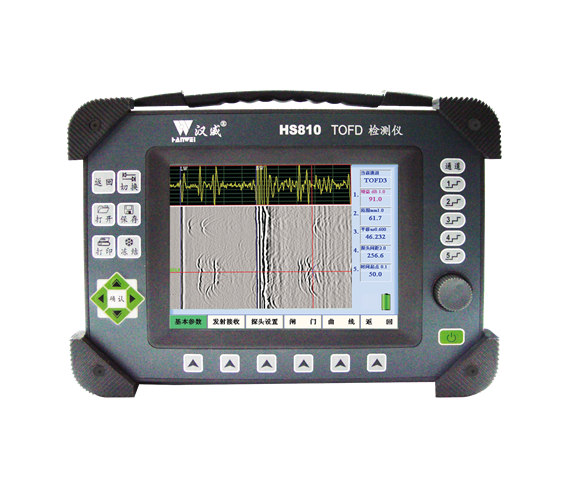

HS810型多通道TOFD超声波检测仪
产品型号:HS810
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:中科汉威
立即询价


HS810型多通道TOFD超声波检测仪

产品概况

HS810型多通道TOFD超声波检测仪是目前国家资格取证的主用仪器(特种行业TOFDⅡ级人员资质培训考核样板机),仪器满足NB/T 47013、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN 14751、NEN 1822、DNV、API、RBIM等标准及新容规、锅规的指标要求,兼容欧盟EN12668-1:2010标准,能够一次性扫查全覆盖200mm厚度焊缝(可扩展到400mm),具备缺陷测长功能的合成孔径聚焦(SAFT)技术(NB/T 47013.10-2015推荐使用),具有长续航时间、高检测效率、人性化的操作界面,仪器经过多次升级现场实用性更好,可实现现场远程控制及自动扫查。该仪器检测仪一次性通过中国特种设备检测研究院的检测并获得B级证书。我公司提供满足企业特殊要求的软件定制服务。提供满足现场特殊检测要求的手动、 自动扫查器及硬件配置定制服务。

性能特点

A 特优点

→ 全中文菜单友好界面,键盘式操作模式,方便快捷;

→ 彩色液晶显示,可根据不同现场环境改变;

→ 超声衍射波成像检测,解决传统放射检测的扫查

    厚度及检测效率局限性,节约探伤成本;

→ 集A扫、B扫成像、TOFD成像、导波成像等多能一体;

→ 合成孔径聚焦(SAFT)技术,领潮行业,有效提高缺陷测量精度;

→ 波形相位稳定,信噪比高,缺陷识别更清晰;

→ 内置现场检测工艺模型,自动生成检测工艺;

→ 便携扫查器及自动扫查装置代替手工扫查,满足各种工件检测要求;

→ 多通道TOFD检测实现大厚壁焊缝一次性覆盖;

→ 超大机内存储空间及便捷的文件网络传输功能;

→ 高分子复合材料机身,有效防震、抗跌落;

→ 集成数据电缆,装卸方便,信号传输损耗小;

→ 高性能安保锂电,模块插接,一机两电,超长续航。

→采用欧盟鉴定标准EN12668-1:2000;提供中英文欧标鉴定报告各一份

B探伤功能

扫查方式:对焊缝进行非平行、平行扫查

缺陷定位:分析软件直接读出缺陷位置、深度、自身高度

缺陷显示:直观显示缺陷在工件中的位置及上下端点

A型扫描:射频显示提高仪器对材料中缺陷模式的评价能力

B扫成像:实时显示缺陷截面形状

TOFD扫成像:实时显示缺陷的灰度扫查图,直观显示缺陷并对缺陷质量进行评价

C 扫描范围

多路TOFD检测和PE检测覆盖200mm厚度以内的分区扫查,可扩展至400mm厚度。

D 数据分析

直通波去除:近表面缺陷专用处理工具,提高近表缺陷分析精度

横竖调整:满足不同现场操作习惯

SAFT:国际公认有效提高缺陷测量精度的功能

E数据存储与输出

→预先调校好各类探头与仪器的组合参数,方便存储、调出、离线分析、

   复验、打印、通讯传输。

→超大内存容量,单次扫查可记录40米。

→扫查图像、文件可根据使用要求自动保存、自动编名。

→支持双USB拷贝、网络传输、外接显示器等。

技术参数


多同时连接探头:10 个

脉冲类型:负方波脉冲

脉冲前沿:<10 ns

脉冲宽度:50 ns-1000ns连续可调

阻抗匹配:25Ω /500Ω可调

扫描范围:零界面入射——14000mm钢纵波

采样频率/位数:125MHZ/12bits

采样深度:512/1024可调

重复频率:25-800Hz可调

波形平均:1-8可调

检波方式:数字检波

衰减器精度:<+1dB/12dB

声速范围:300~20000 m/s

动态范围:≥30dB

垂直线性误差:≤4%

水平线性误差:≦0.3%

分辨力:>36dB(5P14)

灵敏度余量:>60dB(深200mmΦ2平底孔)

波形显示方式:射频波,检波 (全波、负或正半波),信号频谱(FFT)

成像模式:根据选择的操作模式和相应的仪器设置显示A扫、B扫、D扫

直线扫查长度:0~40000 mm自动滚屏

记录方法:完全原始数据记录

仪器软件:仪器软件应该同时具备SAFT(合成孔径聚焦)功能,差分,直通波拉直功能

离线分析软件:离线分析软件应该具备SATF(合成孔径聚焦)处理功能

离线分析软件具备图像处理前和处理后的同屏对比显示功能

离线分析软件应该具备能直接将TOFD图像转换成BMP位图的功能

离线图象分析:恢复和回放扫查时记录的A扫波形。

缺陷尺寸和轮廓。

厚度/幅度数据统计分析。

记录转换到ASCII/MS Word/MS Excel格式报告。

数据报告:直接打印校验表、A扫、频谱图、B扫图像、C扫图像、CB图像、TOFD图像、D扫图像、P扫图像。

内存:1 G

闪存- Quasi HDD:4 G

输出:LAN, USB2.0, VGA

显屏:6.5" 高亮真彩色高分辨率 (32 bit) SVGA 640×480 像素 133×98 mm,日光可读 LCD;A扫尺寸 130×92 mm

控制:前板密封键盘,鼠标,飞梭

兼容外部设备:USB键盘和鼠标,USB闪存卡,通过USB或LAN打印,通过USB或LAN连接PC,SVGA外接显示器

仪器操作系统:winCE操作系统,抗病毒能力强

离线分析软件操作系统:全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP,Vista,Win7下工作的外接计算机,外接计算机通过网络或USB连接进行离线数据分析和报告。

检测数据传输:检测信号及编码器数据应采用单根集成电缆形式将信号输入仪器,及复合电缆线集成一体

扫查器装置:应配备扫查器,并具备强力磁轮压伸弹簧耦合装置

出厂检验:仪器通过国家质量技术监督检验检疫总局组织的科技成果鉴定,仪器出厂时提供欧标鉴定合格书

包装:进口高强度硬塑箱

尺寸:248×180×80 mm含电池

电源、电压:电池12V7Ah连续工作8小时(锂电池供电)

环境温度:(-10-40)°C(参考值)

相对湿度:(20-95)%RH

重量:2.4kg含电池

HS810型两通道TOFD标准配置:

1)仪器配置

序号

名称

内容

数量

备注

1

主机

HS810

1台


2

充电器

HS810-ADAPTER

1套

含直流充电线1根及220V交流电源线1根

3

电池

HS810-BATTERY

2块

12.6V/6.6AH

4

U盘

8G

1个

内置HS810 TOFD分析软件

5

HS810仪器箱


1只


6

内六角扳手



便携式多功能含“一”字“十”字)

7

点对点网线

HS8X-LAN-1500

1根


8

两通道TOFD操作软件


1份

固化在仪器中(两通道TOFD操作软件)

9

HS810检验合格证书


1份


10

HS810检验报告


1份


11

售后服务回执卡


1份


12

说明书


1份


13

便携作业带

HS810

1份


14

磁性轮防磨胶带

绝缘胶带

2卷



2)扫查器及探头配置


序号

名称

内容

数量

备注

1

TOFD单杆扫查器(不带前放)

TOFD-S-MSCAN-2T

1套

(含扫查器备件一套)

2

自制TOFD扫查架前放盒总成(2B19)

2B19

1套


3

TOFD多通道复合电缆

HS8X-MSCAN-2B19-2500

2根

适用仪器侧面探头接口

4

TOFD数据复合电缆

单通道

1根

适用仪器顶部探头接口

5

TOFD探头电缆

C5(弯头) - L5 - 370

4根


6

TOFD探头校准电缆

C9 – L5 - 2000

2根


7

通用探头电缆

C9 - Q9 - 2000

2根


8

TOFD探头

HS8X-TP-3mm-10MHz

2只

10MHzΦ3mm

9

TOFD探头

HS8X-TP-0.25"-5MHz

2只

5MHzΦ6.35mm

10

TOFD楔块

HS8X-T30-70

70°

(用于HS8X-TP-3mm-10MHz小号探头)

11

TOFD楔块

HS8X-T30-63

63°

(用于HS8X-TP-0.25"-5MHz小号探头)


HS810型四通道TOFD标准配置:

1)仪器配置

序号

名称

内容

数量

备注

1

主机

HS810



2

充电器

HS810-ADAPTER



3

电池

HS810-BATTERY



4

U盘

8G

1个

内置HS810 TOFD分析软件

5

HS810仪器箱


1只


6

内六角扳手


1套

便携式多功能(含“一”字“十”子)

7

点对点网线

HS8X-LAN-1500

1根


8

四通道TOFD操作软件


1份

固化在仪器中(四通道TOFD操作软件)

9

HS810检验合格证书


1份


10

HS810检验报告


1份


11

售后服务回执卡


1份


12

说明书


1份


13

便携作业带

HS810

1件


14

磁性轮防磨胶带

绝缘胶带

2卷


2)扫查器配置及探头配置

序号

名称

内容

数量

备注

1

TOFD双杆扫查器(不带前放)

TOFD-D-MSCAN-8T

1套

(含扫查器备件一套)

2

自制TOFD扫查架前放盒总成(2B19)

2B19

1套


3

单杆探头支架总成-平面


2个

(增加2个探头架。编号6802202)

4

TOFD多通道复合电缆

HS8X-MSCAN-2B19-2500

2根

适用仪器侧面探头接口

5

TOFD数据复合电缆

单通道

1根

适用仪器顶部探头接口

6

TOFD探头电缆

C5(弯头) - L5 - 370

12根


7

TOFD探头校准电缆

C9 – L5 - 2000

2根


8

通用探头电缆

C9 - Q9 - 2000

2根


9

TOFD探头

HS8X-TP-3mm-10MHz

2只

10MHzΦ3mm

10

TOFD探头

HS8X-TP-0.25"-5MHz

2只

5MHzΦ6.35mm

11

TOFD探头

HS8X-TP-0.375"-3.5MHz

2只

3.5MHzΦ9.52mm

12

TOFD探头

HS8X-TP-0.5"-2.25MHz

2只

2.25MHzΦ12.7mm

13

TOFD楔块
