TOFD双屏模块
产品概况

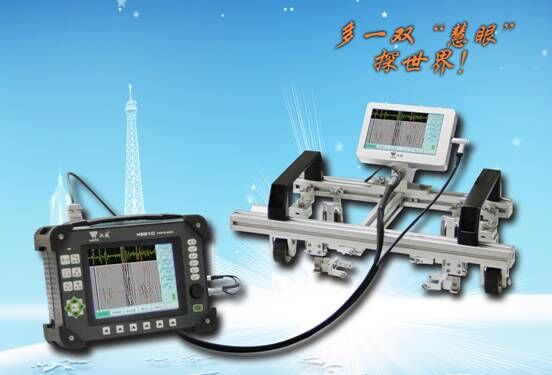

TOFD双屏双控模块专门针对复杂严苛的使用环境设计，既能单人通过附屏调节仪器，随扫随看，大大提高检测效率和检测质量，又能在高空等危险环境下，将主机放置在背包中，大程度保证了人员和设备的安全。
性能特点
全新配置，双屏TOFD，双显双控；
→标准VGA接口工作，高保真率，高速同步显示，操控便捷；
→告别一人扫查一人看图的“二人操作”时代，减少了人工支出，提高了检测效益；
→TOFD检测中自扫自看，随时修正，扫查成功率高，图片质量好，既提高工作效率又提高检测质量；
→仪器调节完全通过附屏操作，随扫随看，随扫随停；
→TOFD高空作业，主机可以放置在背包里，免除了数据线的牵绊，操作既方便又安全；
→主机屏幕可关闭，提高仪器工作时间；
→模块兼容性高，无缝升级，即配即用，适应我公司前期生产的所有TOFD设备；
→模块安装方便，即插即用；
→全金属加工外壳，更坚固耐用。
技术参数
屏幕尺寸: 5.0英寸
屏幕分辨率：640*480
按键形式：自复位防水按钮
接 口： VGA
连接线缆： 9芯插头
外壳材质：铝材
工作电压: DC5V
功 耗： 1.2W
环境温度: （-10 ～ 40）℃（参考值）
相对湿度: （20 ～ 95）% RH
外型尺寸: 136 x 25 x 93（mm）（不带前放）
136 x 59 x 93（mm）（带前放）

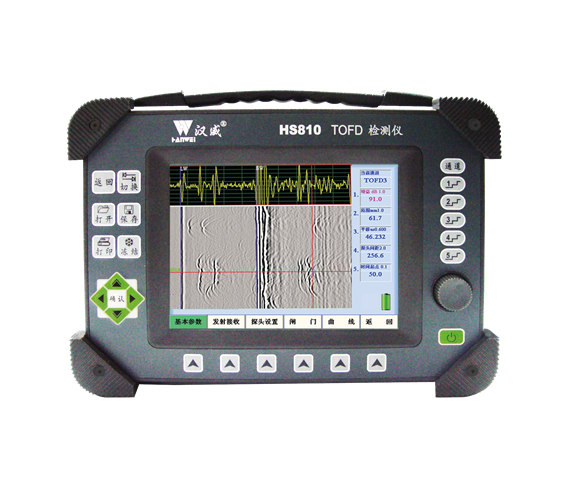

HS810两通道TOFD检测仪（双屏）标准配置：
| 序号 | 名称 | 内容 | 数量 | 备注 |
| 1 | 主机 | HS810 | 1台 | |
| 2 | 充电器 | HS810-ADAPTER | 1套 | 含直流充电线1根及220V交流电源线1根 |
| 3 | 电池 | HS810-BATTERY | 2块 | 12.6V/6.6AH |
| 4 | U盘 | 8G | 1个 | 内置HS810 TOFD分析软件 |
| 5 | HS810仪器箱 | 1只 | ||
| 6 | 内六角扳手 | 1套 | 便携式多功能（含“一”字“十”字） | |
| 7 | 点对点网线 | HS8X-LAN-1500 | 1根 | |
| 8 | 两通道TOFD操作软件 | 1份 | 固化在仪器中（两通道TOFD操作软件） | |
| 9 | HS810检验合格证书 | 1份 | ||
| 10 | HS810检验报告 | 1份 | ||
| 11 | 售后服务回执卡 | 1份 | ||
| 12 | 说明书 | 1份 | ||
| 13 | 便携作业带 | HS810 | 1件 | |
| 14 | 磁性轮防磨胶带 | 绝缘胶带 | 2卷 |
2）扫查器及探头配置
| 序号 | 名称 | 内容 | 数量 | 备注 |
| 1 | TOFD单杆扫查器（不带前放） | TOFD-S-MSCAN-2T | 1套 | |
| 2 | 自制TOFD扫查架前放盒总成（2B19） | 2B19 | 1套 | |
| 3 | TOFD多通道复合电缆 | HS8X-MSCAN-2B19-2500 | 2根 | 适用仪器侧面探头接口 |
| 4 | TOFD数据复合电缆 | 单通道 | 1根 | 适用仪器顶部探头接口 |
| 5 | TOFD探头电缆 | C5（弯头） - L5 - 370 | 4根 | |
| 6 | TOFD探头校准电缆 | C9 – L5 - 2000 | 2根 | |
| 7 | 通用探头电缆 | C9 - Q9 - 2000 | 2根 | |
| 8 | TOFD探头 | HS8X-TP-3mm-10MHz | 2只 | 10MHzΦ3mm |
| 9 | TOFD探头 | HS8X-TP-0.25"-5MHz | 2只 | 5MHzΦ6.35mm |
| 10 | TOFD楔块 | HS8X-T30-70 | 4只 | 70°（用于HS8X-TP-3mm-10MHz小号探头） |
| 11 | TOFD楔块 | HS8X-T30-63 | 4只 | 63°（用于HS8X-TP-0.25"-5MHz小号探头） |
3）双屏配置
序号 | 名称 | 内容 | 数量 | 备注 |
1 | TOFD双屏显示模块 | TD-001（带前放） | 1套 | |
2 | 雷莫显示线缆组件 | HS810 VGA-扫查架端显示线（双显示） | 1根 | 含双屏模块备件一套 |
3 | 安装、操作说明书 | 1份 | ||
4 | 合格证 | 1份 | ||
3 | 双屏模块箱 | 1只 |
HS810四通道TOFD检测仪（双屏）标准配置：
1）仪器配置
序号 | 名称 | 内容 | 数量 | 备注 |
1 | 主机 | HS810 | 1台 | |
2 | 充电器 | HS810-ADAPTER | 1套 | 含直流充电线1根及220V交流电源线1根 |
3 | 电池 | HS810-BATTERY | 2块 | 12.6V/6.6AH |
4 | U盘 | 8G | 1个 | 内置HS810 TOFD分析软件 |
5 | HS810仪器箱 | 1只 | ||
6 | 内六角扳手 | 1套 | ||
7 | 点对点网线 | HS8X-LAN-1500 | 1根 | |
8 | 2通道TOFD操作软件 | 1份 | 固化在仪器中（2通道TOFD操作软件） | |
9 | HS810检验合格证书 | 1份 | ||
10 | HS810检验报告 | 1份 | ||
11 | 售后服务回执卡 | 1份 | ||
12 | 说明书 | 1份 | ||
13 | 便携作业带 | HS810 | 1件 | |
14 | 磁性轮防磨胶带 | 绝缘胶带 | 2卷 |
2）扫查器及探头配置
序号 | 名称 | 内容 | 数量 | 备注 |
1 | TOFD双杆扫查器（不带前放） | TOFD-D-MSCAN-8T | 1套 | （含扫查器备件一套） |
2 | 自制TOFD扫查架前放盒总成（2B19） | 2B19 | 1套 | |
3 | TOFD多通道复合电缆 | HS8X-MSCAN-2B19-2500 | 2根 | 适用仪器侧面探头接口 |
4 | TOFD数据复合电缆 | 单通道 | 1根 | 适用仪器顶部探头接口 |
5 | TOFD探头电缆 | C5（弯头） - L5 - 370 | 8根 | |
6 | TOFD探头校准电缆 | C9 – L5 - 2000 | 2根 | |
7 | 通用探头电缆 | C9 - Q9 - 2000 | 2根 | 10MHzΦ3mm |
8 | TOFD探头 | HS8X-TP-3mm-10MHz | 2只 | 10MHzΦ3mm |
9 | TOFD探头 | HS8X-TP-0.25"-5MHz | 2只 | 5MHzΦ6.35mm |
10 | TOFD探头 | HS8X-TP-0.375"-3.5MHz | 2只 | 3.5MHzΦ9.52mm |
11 | TOFD楔块 | HS8X-T30-70 | 70° | （用于HS8X-TP-3mm-10MHz探头） |
12 | TOFD楔块 | HS8X-T30-63 | 63° | （用于HS8X-TP-0.25"-5MHz探头） |
13 | TOFD楔块 | HS8X-T60-55 | 55° | （用于HS8X-TP-0.375"-3.5MHz探头） |
3）双屏配置
