HSPA相控阵超声波检测仪
产品型号:HSPA20/10/20F
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:中科汉威
立即询价


 HSPA10型 HSPA20  HSPA20-F 相控阵超声波检测仪

产品概况

超声相控阵是超声探头晶片的组合,由多个压电晶片按一定的规律分布排列,然后逐次按预先规定的延迟时间激发各个晶片,所有晶片发射的超声波形成一个整体波阵面,从而实现声束位移、声束偏转和声束聚焦等特性,达到各种检测目的。

    超声相控阵技术已有近20多年的发展历史。初期主要应用于医疗领域。系统的复杂性、固体中波动传播的复杂性及成本费用高等原因使其在工业无损检测中的应用受限。然而随着电子技术和计算机技术的快速发展,超声相控阵技术逐渐应用于工业无损检测,锅炉、压力容器、铁路、航天航空、石油石化、电力、高校等各个行业。

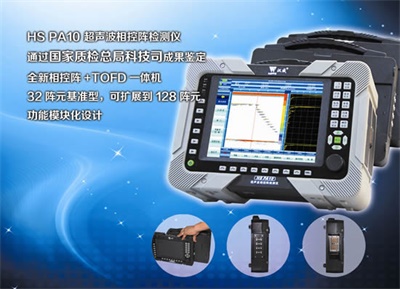

    我公司从2005年开始制发国产超声波相控阵检测系统,2010年正式推出国人自主知识产权的工业级超声波相探阵检测仪HSPA10。

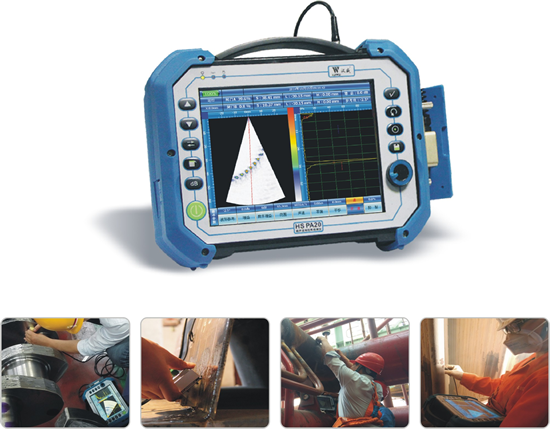

     2014年成功推出了小型高集成化的HSPA20型相控阵仪器,体积轻便,集成功能广泛,内置工艺齐全的新一代产品。

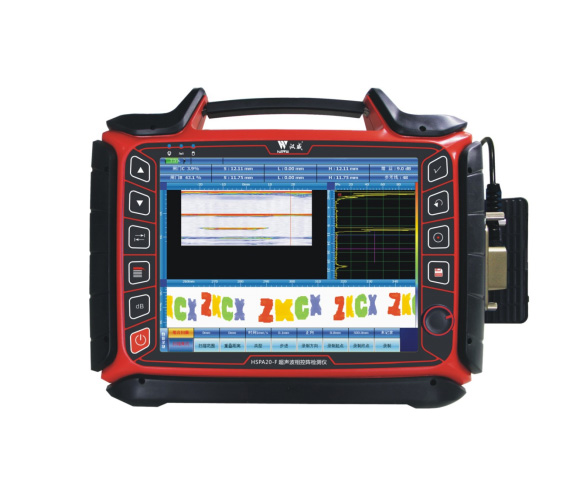

2016年又推出了HSPA20-F型128接收/64激发通道相控阵,64通道并行数模转换,实时相位控制。

性能特点

→128接收/64激发通道相控阵,64通道并行数模转换,实时相位控制;

→相控阵、TOFD、A扫一体工作,按键切换,自由验证,缺陷无处逃;

→全新流程化操作模式,易学易用,图像轻松扫;

→多种工件结构模拟功能,缺陷显示直观又明了;

(适用于平板焊缝、“T”型焊缝、角接焊缝、管道焊缝、锻件、板材、车轴、轮辋等工件检测)

→具备焊缝模型CAD导入仿真功能;

→内置扇扫焊缝翻转功能;

→支持线性扫描,串行扫描,扇形扫描,双晶一发一收扫描,二维聚焦扫描多种扫描方式;

→具备耦合监控功能;

→具备C扫区域定显功能;

→高达60Hz 显示刷新率,图形动态效果更佳;

→全角度的DAC曲线曲线制作及补偿功能;

→全程动态聚焦,聚焦性能更好;

→具备高度闸门、声程闸门自动报警功能,缺陷判别更快捷;

→支持编码器全程扫查记录。

仪器参数:

→显示屏尺寸:10.4英寸 24位真彩显示,分辨率1024*768

→数据存储:内部32GB ,外接USB可直接存储

→扩展接口:USB2.0×2,100M/1000M LAN×1,VGA×1

→编码器接口:1个(支持两个编码器连接)

→报警器:1个

→工作温度:0-40℃

→储存温度:-20℃-65℃

→供电方式:AC220-DC15V交流适配器,11.1V锂电池

→工作时间:4小时(单电)

→尺寸:340×290×105(mm)

→重量:4.7Kg(含电池)

相控阵功能参数:

→阵元数:64/128

→系统带宽:0.5-15MHz(-3dB)

→数字化频率:100MHz 8bit

→数字采样点:8192

→数字平滑平均:16

→S扫线束:256

→重复频率:1.0KHz-5.0KHz

→显示刷新率:可达60Hz

→延时线精度:2.5ns

→检波方式:正检波,负检波,全检波,射频波

→发射延时范围:0-20us

→发射电压:50V-100V

→脉冲宽度:30ns-500ns(步进10ns)

→脉冲激发方式:负方波

→增益范围:模拟增益0-80 dB,

            数字增益0-30 dB

→增益步进:模拟增益 0.1 dB,数字增益 6 dB

→DAC:16点

→TCG:16点

→聚焦:发射单点聚焦,接收动态聚焦

→扫查图像:A/C/D/S/L

TOFD模块参数:

→系统带宽:0.5-15MHz(-3dB)

→数字化频率:100MHz 10bit

→数字采样点:1024

→数字平均:16

→重复频率:100Hz-1KHz

→显示刷新率:可达60Hz

→检波方式:正检波,负检波,全检波,射频波

→发射电压:50V-350V

→脉冲宽度:30ns-500ns,(步进10ns)

→阻抗匹配:25Ω-500Ω

→脉冲激发方式:负方波

→增益范围:110 dB,调节精度0.1 dB

标准配置


序号

名称型号

数量

1相控阵主机HSPA20/10/20F

1台

2PA20适配器PA20-ADA1只
3电源线220V1根
4PA20座式充电器PA20-ZC1只
5PA20电池模块PA20-LiBAT2块
6U盘8G1个
7仪器箱

1只

8
PA20仪器箱泡沫棉
1件
9十字螺丝刀
1件
10检验合格证
1份
11
性能测试报告
1份
12售后服务卡
1份
13
仪器说明书
1份
14交货清单

1份
15仪器箱
1件
