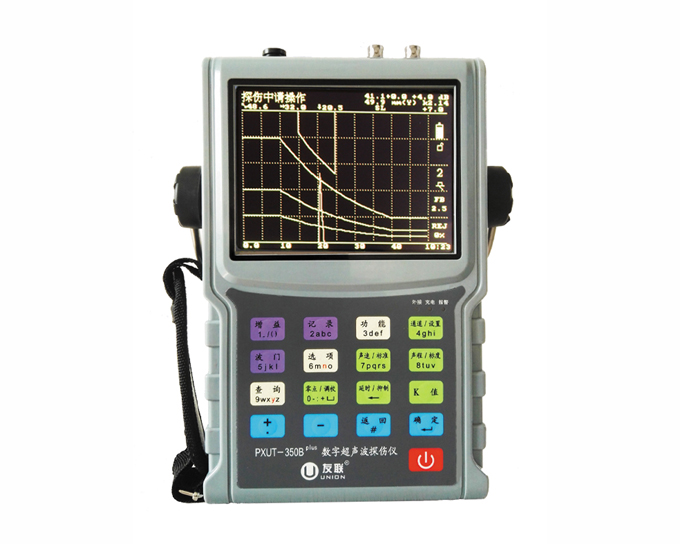

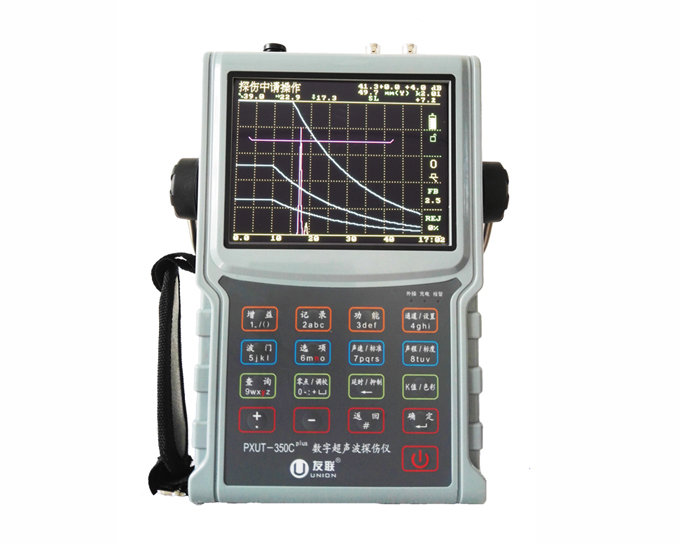

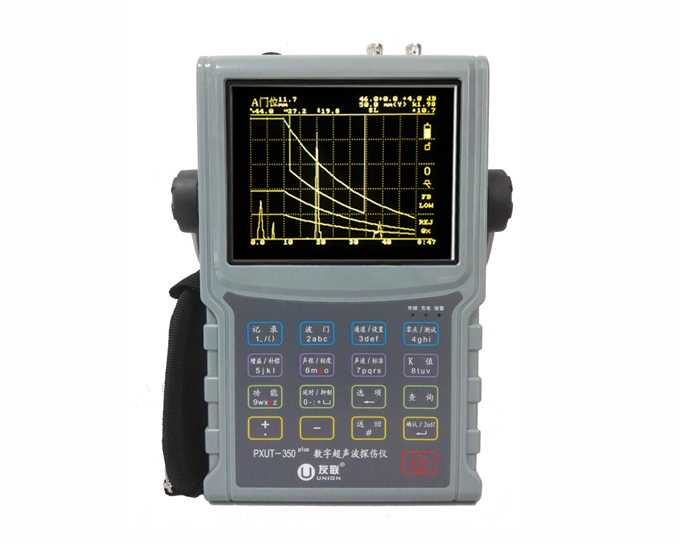

PXUT-350plus超声波探伤仪
立即询价
PXUT-350plus型数字超声波探伤仪,采用新型超大屏幕高亮度EL显示器,仪器造型优美,体积小巧,屏幕超大,强光下无需遮光能清晰显示,仪器功能强劲,性能稳定,操作简便,是一款先进的笔记本式超声波探伤仪。
主要特点:
●日历时钟,仪器自动记录工作日期和时间,可自由测定仪器和探头性能(含曲面探头),仪器自动校验,可测量材料声速和材料厚度。
●独特的增益自动调节和峰值自动搜索,使探伤既快捷又准确。
●10个独立探伤通道(可扩展),多种探伤工艺和标准自动生成,可自由设置各行业探伤工艺标准,现场探伤无需携带试块。
●缺陷回波参数(距离、水平、垂直、波幅、dB当量、孔径值)实时显示。
●DAC、AVG曲线自动生成并能分段制作,取样点不受限制,并可进行补偿与修正。DAC曲线随增益自动浮动、随声程自动扩展;可实现指定回波的距离波幅补偿。
●进波和失波报警,门位、门宽、门高连续可调。
●具有峰值记忆、回波包络、波形冻结、焊缝图示等强大功能。
●可利用端点衍射波实现缺陷裂纹的自动测高。
●高可靠数据保护确保存储数据不丢失,仪器可直接打印探伤报告。
●数据处理能力强,可按日期、工件编号和序号进行检索和处理,可与计算机实现数据通讯和数据管理。
●低功耗设计,可连续工作8小时以上。低电压工作报警和自动保护关机。体积小巧,携带使用轻松自如。
●可外接U盘,实时连续记录动态波形。
●独特的增益自动调节和峰值自动搜索,使探伤既快捷又准确。
●10个独立探伤通道(可扩展),多种探伤工艺和标准自动生成,可自由设置各行业探伤工艺标准,现场探伤无需携带试块。
●缺陷回波参数(距离、水平、垂直、波幅、dB当量、孔径值)实时显示。
●DAC、AVG曲线自动生成并能分段制作,取样点不受限制,并可进行补偿与修正。DAC曲线随增益自动浮动、随声程自动扩展;可实现指定回波的距离波幅补偿。
●进波和失波报警,门位、门宽、门高连续可调。
●具有峰值记忆、回波包络、波形冻结、焊缝图示等强大功能。
●可利用端点衍射波实现缺陷裂纹的自动测高。
●高可靠数据保护确保存储数据不丢失,仪器可直接打印探伤报告。
●数据处理能力强,可按日期、工件编号和序号进行检索和处理,可与计算机实现数据通讯和数据管理。
●低功耗设计,可连续工作8小时以上。低电压工作报警和自动保护关机。体积小巧,携带使用轻松自如。
●可外接U盘,实时连续记录动态波形。
技术参数:
项目 | 指标 | 项目 | 指标 |
频带宽度 | 0.4~15.0MHz | 增益范围 | 110dB |
采样频率 | 150MHz(硬件实时采样) | 探头类型 | 单晶、双晶、穿透 |
水平线性 | ≤0.1% | 闸 门 | 进波门(直方门、DAC门)、失波门 |
垂直线性 | ≤3% | 显 像 器 | 5.7”TFT |
分 辨 力 | ≥30dB | 工作温度 | -20℃~50℃ |
动态范围 | ≥32dB | 工作时间 | ≥8小时 |
灵敏度余量 | ≥65dB(200mm—Φ2平底孔,2.5PΦ20) | 电 源 | 16V DC,220V AC |
检测范围 | 0~6000mm(钢中纵波) | 外形尺寸(mm) | 245(高)×150(宽)×43(厚) |
声程位移 | 0~5800mm(钢中纵波) | 整机重量 | 1.4Kg(含锂电池) |
如相关产品技术参数发生更改,恕不另行通知。
