固定式皮带探伤仪
产品型号:FTPD800-2200mm
企业名称:石家庄飞泰检测仪器有限公司
产品品牌:飞泰品牌
立即询价

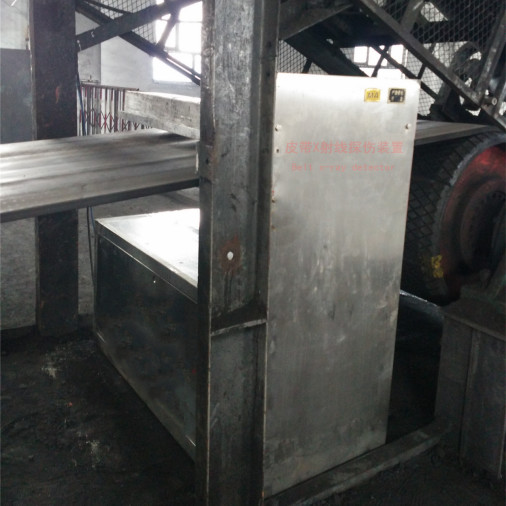

固定式皮带探伤仪

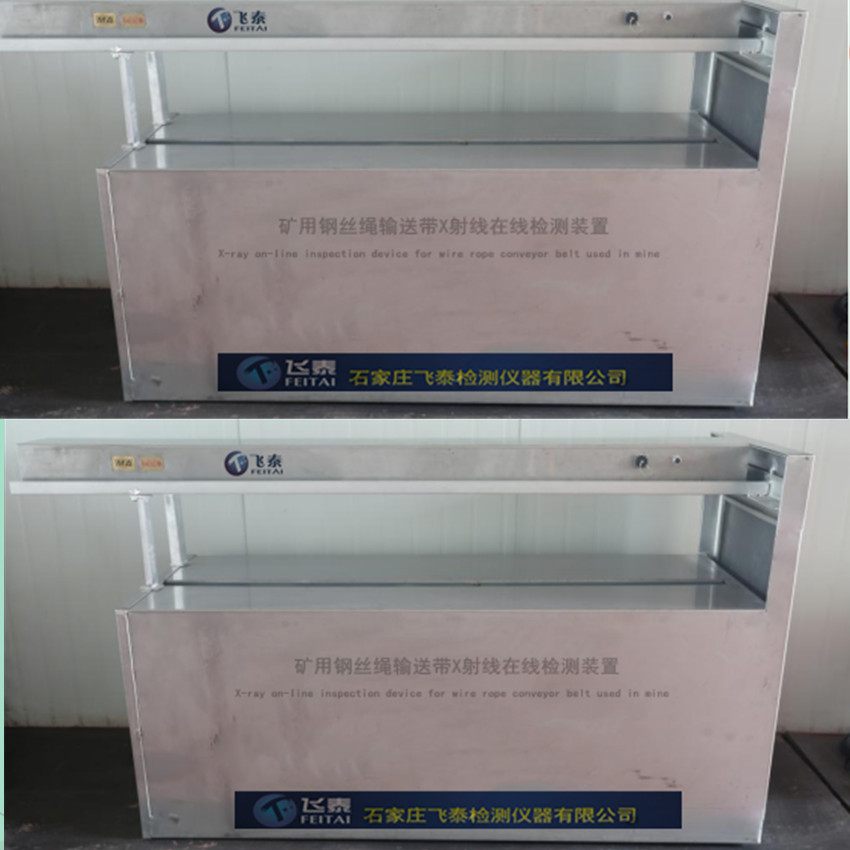

X-ray inspection device for steel cord conveyor belt used in mine


设备标准功能描述:

1)能够完成输送带内钢绳芯断绳、锈蚀、接头抽动及带面损伤等工况的高速、在线、定量检测及精确定位。

2)在人工干预下检测部分就位后,启动系统,自动采集全长胶带图像,并进行存储。存储后的图像文件可随时自选快速、中速或慢速回放。回放过程中,如有必要,可自动采集以帧为单位的接头图像或人工有序地采集接头图像。采集接头图像的同时,采集以帧为单位的故障图像。

3)损伤点图像、接头图像可通过日期、接头号、位置等标志信息进行查询、比对并通过软件中的数据分析工具进行准确分析判断。

4)系统自动采集皮带图像,采用图谱法,皮带内部有缺陷时,可以直接在图像上标出来,可出具检测数据、视频图像及报表打印。

5)输送带出现异常时,电脑智能报警,并将相关数据存储,需要时可由屏幕再现或打印输出。

6)系统数据可远距离传输并可进入用户局域网实现数据共享;

7)探测图像的传输:监测装置配置能在井下皮带机头配电点或井下变电所中的赫斯曼环网交换机进行数据传输功能,用光纤无中继由探测地点传到地面办公室。

8)防爆计算机安装后台监测软件,主要完成井下采集数据的控制、接收、处理、显示、和存储。并且长期进行监测软件无偿升级服务。

9)系统总功率小于2kVA

10)射线源泄漏计量:在探测部分周围侧面距5cm泄漏计量小于0.5mR/h

11)软件运行环境在Windows 7下。

主要技术参数

1)、系统工作电压:AC 127V/220V

2)、系统工作电流:≤2A

3)、可容检测胶带速度:≤9.6m/s

4)、可容检测胶带宽度:≤3.0m

5)、可容检测胶带厚度:≤60mm

6)、通讯方式:以太网/光纤;

7)、通讯距离:100m/5m/10km/120km

8)、射线剂量:≤0.5μGy/h

9)、可识别小断裂:0.8mm

10)、可识别小抽动:1.6mm

11)、缺陷定位误差:横向≦1.5cm,纵向≦5cm

12)、适合环境温度:-20℃—+40℃

13)、防护等级:IP54


除以上技术外,还有其它优点如下:

1.矿用钢丝绳芯输送带探伤装置, 根据矿山皮带的实际情况,检测装置X射线发射源采用的显像管为120°角的自闭式发射,是进口自美国的射线管,寿命长达10年以上,填补国内新空白。对照射的皮带全覆盖平面宽度不留任何死角,分辨率高。该射线源是我们和北京凯威集团联合研发的,于20166月份开始为设备服务。

2.钢丝绳芯输送带X射线探伤装置的采集板探测器是进口的日本宾松的原件,具有分辨率好、清晰度高、影像效果好、使用周期长等优点。

3.钢丝绳芯输送带X射线探伤装置检测软件V2.0其优点:a.代替了速度传感器在检测皮带时,由于皮带跑偏、打滑造成的速度传感器对皮带损伤点的定位失真,严重者将失真5米以上,对皮带的损伤点造成严重的误判。该软件是在皮带匀速工作时,软件自动扫描一个明显的或有异样的硫化接头作为检查的始点,自动检测一周后终点与始点重叠,方可得出真实的损伤点和准确的位置,目前还有很多生产钢丝绳芯输送带无损探伤装置的企业用的还是老式的速度编码定位传感器。该定位传感器是127V的带电产品,且皮带内部的编码器基本上为国产,不能长期使用,在潮湿环境中编码器经常烧坏,不安全。b.该软件开发的新一代“图谱技术”检测软件,检测完毕后,检测报告马上显示在X轴和Y轴上(宽度和长度的几号接头上),识别钢丝损伤的程度和皮带接头的伸缩点的状况,检测一目了然,如同看电影。系统自动采集皮带图像,采用图谱法”,皮带内部有缺陷时,可以直接在图像上标出来,可出具检测数据、视频图像及报表打印。

4.探伤装置材质为304-2B不锈钢材料,寿命长,不生锈,不喷漆,为环保型设备。

5.我公司生产的钢丝绳芯输送带X射线探伤装置,严格执行的是环保部、卫生和计划生育委员会联合公告201766号文Ⅰ类放射装置事故时短时间可以使收到照射的人员产生严重放射损伤全与防护要求高。Ⅱ类放射装置事故时可以使收到照射的人员产生较为严重放射损伤,其安全与防护要求较高。Ⅲ类放射装置事故时一般不会使受到照射的人员产生放射损伤,其安全与防护要求相对简单。

6.我们的产品除云计算、互联网相关联外,还和手机信息捆绑,局域网内实时可以观测皮带的检测状态及信息,软件免费升级,终身服务。

    7.软件功能具备以下特点:钢丝绳芯输送带接头抽动情况、皮带有没有鼓包、气孔及钢丝绳位移等问题,根据钢丝绳断丝和抽动百分比大于或等于20%及行业标准,建议硫化接头处切断重新搭接硫化,并出具皮带状态的检测及诊断结果。

   8.该装置具有声光报警系统


固定式皮带探伤仪

配置表报价表

序号

设备名称

数量

备注

1

隔爆兼本安型X射线发射箱

1



2

本安型X射线接收箱

1



3

检测装置支架不锈钢材质

1



4

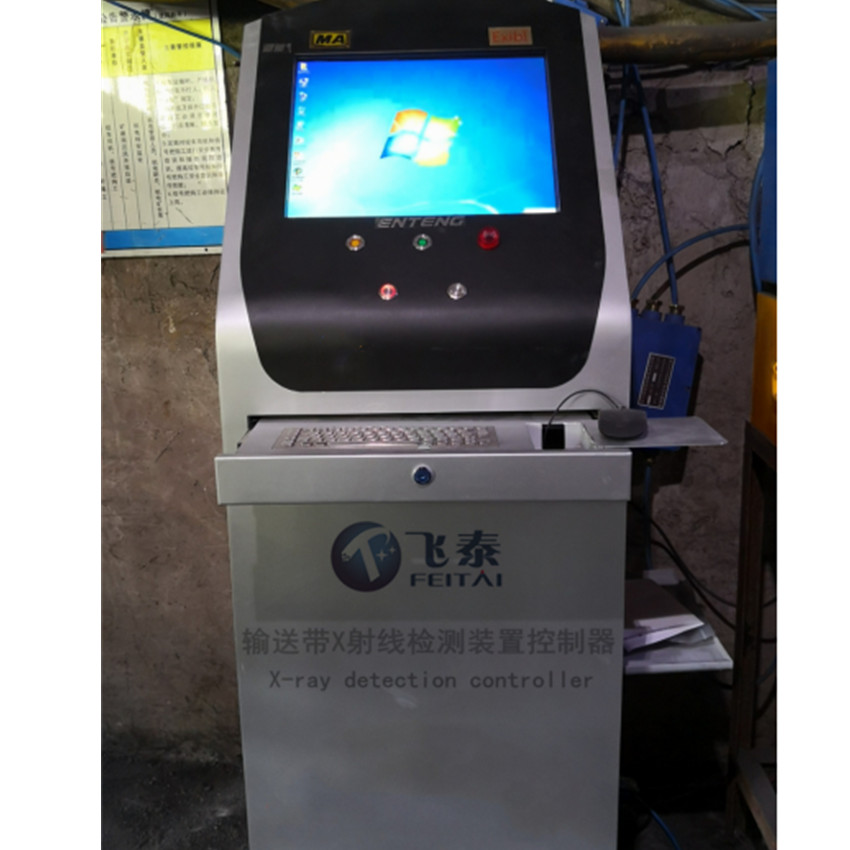

检测一体机(含A4打印机)

1



5

专用软件

1



6

网线/光缆

100
