里氏硬度计在机床导轨淬火硬度测试中的应用
里氏硬度计在机床导轨淬火硬度测试中的应用
一、存在的问题
1、为了开拓市场发展生产，从90年代起我厂与美国、意大利合作生产RE5020、FA80V等加工中心机床，这是大型精密机床的一种。其中机床床身、立柱、滑鞍的导轨面均须中频淬火，图纸要求硬度HRC50~55，淬硬层2-5mm。由于是大型铸件，不能直接用洛氏硬度法检测，只能考虑用肖氏(1-1S)测试后换算成HRC硬度。
2、日本产HSD电子肖氏硬度计，由于仪器没带记录装置，只能从液晶显示上读数，由于工作者和检查员立场不同，对测试值的偏好也不同，同一部位多次检测无重复性，因此，双方检测的结果相差很大，互相争执造成工段关系紧张，工件的质量也无法正确评定，大大影响了新产品的实验和生产。大型工件导轨面的硬度检测成了老大难，热处理工序拖了全厂的后腿，阻碍了生产的发展。
3、RE5020、FA80V的铸件都很大，导轨面长度约2米，宽约0.2米，因此检测硬度时要打很多点。特别是在工艺不稳定，争论较大时，打点的密度更大。平均每条面上打100-200点，加上几个侧面点就更多了。工作效率不高，两个人工作半天多才能打一个工件。
4、曾在天津夹具厂外协一批20Cr渗碳淬火导轨，加工完，运回厂里复检时发现质量问题 较多，双方来回交涉很费时间，同时也浪费了大量的财力。
5、生产的RE5020立柱侧面有一个凹形导轨，中频淬火后需检测硬度，由于导轨很窄，宽90mm,深40mm，一般的硬度计都无法插入，导轨硬度检查不了。有人提示复检可用锉刀手工检，结果都因困难很大实现不了，始终没有一个有效的方法来保证质量。
二、解决的方法
1、仪器的选择
技术人员详细讨论后，购买了一台时代HLN-11A型便携式里氏硬度计，并配置C型及DC型传感器，这解决了既有薄形工件又有凹形导轨的硬度测试问题，而且随机配备的打印机可现场随时打印测试数据，从而避免数据上的争论，客观的反映了示值的绝对性和统一性，得到工检双方一致赞同与认可。
2、测试方法
为了检验里氏硬度计的稳定性和准确性，我们对同一工件，在不同加工状态重复测试进行比较，结果令人满意。对于检测密度要求100-200点的工件，使用里式硬度计检测，由于测值稳定，检测点降至15-30点，一人只需一小时即可打完，大大减轻了劳动强度。 此机还解决了我厂外协件的现场监督问题，既保证了质量又节约了人力、财力。
三、结论
里氏硬度计在机床导轨硬度测试中具有以下显著优点：
1、仪器性能稳定，示值准确，精度高；
2、仪器操作快捷，不受现场环境和工件形状的限制；
3、仪器小巧，携带方便，示值转换简便，具有现场打印和记录功能；
4、里氏硬度计可以配置各种冲击装置，适合多种材料的测试范围的需要。

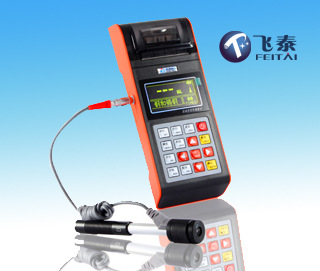

一、FH330一体打印型便携式硬度计概述：
FH330一体打印型便携式硬度计，主机和打印机一体化设计，方便用户打印测试结果，特别适合外测使用，是性价比最高的一款便携硬度计。仪器采用流线型人体工学结构设计，配有标准支架，采用大屏128×64点阵显示器，信息丰富、直观。无死角，方便操作和读值。
适用材料：钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金纯铜、锻钢。
二、FH330一体打印型便携式硬度计功能特点：
设计依据标准：《里氏硬度计技术条件》
JB/T
9378-2001；采用D型高精度冲击装置；
工业化壳体设计，坚固、小巧、便携、可靠性高，
适用于恶劣操作环境，抗震动、冲击和电磁干扰；
肖氏（HS）、里氏（HL）、布氏（HB）、洛氏（HRC/HRB/HRA）、维氏（HV）等7种硬度值实现一次测转换；
大容量镍氢充电电池及充电控制电路，剩余电量指示图标，充电过程指示，可随时了解充电程度；
具有开机示值软件校准功能，保证数据在任意行业不同的规范和标准下适用与精确；
可选配7种不同的冲击装置，更换时不需校准，自动识别；
可预先设置硬度值上、下限，超限报警；
可存储600组测量数值
全中文菜单、背光显示、方便操作；
可配备功能强大的微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富
足质量保证活动和管理的更高要求；
连续工作不少于200小时（不开打印时），自动休眠、自动关机等节电功能。
产品已经被广泛应用于热工、压力容器、航空、航天、电力、石油、化工、管道、军工、核工业、船舶、汽车、冶金、钢构、铁路、高校等行业的制造、生产、质控环节上。
三、FH330一体打印型便携式硬度计技术参数:
测量范围
(170-960)HLD，(19-683)HB，(13.5-101.7)HRB，(1、7.9-69.5)HRC，(59.1-88)HRA、(80-1042)HV
、（30.6~102.6)HS
测量方向:任意(360°)
适用材料:钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金(黄铜)、铜锡合金纯铜、锻钢
示值误差和示值重复性
D型冲击装置 ±6HLD(示值误差) ±6HLD(示值重复性)
硬度制氏
肖氏(HS)、里氏(HL)、布氏(HB)、洛氏(HRC/HRB/HRA)、维氏(HV)等7种
上下限设置范围
(170-960)HLD
示值校准
具有示值软件校准功能
数据存储
600组测量值
数据接口 USB
2.0
工作电压 6V镍氢电池组
工作温度
－10℃～＋55℃
存储稳定
－20℃～＋75℃
外型尺寸
210×85×45mm(主机)
重量 0.6KG
四、FH330一体打印型便携式硬度计应用领域：
机加工行业
特别适宜对大型零部件及不可拆卸部件的现场硬度测试
模具型腔
重型工件
压力容器、汽轮发电机组及其设备的失效分析
实验空间很狭小的工件
轴承及其它零件
金属材料仓库的材料区分
大型工件大范围内多处测量部位的快速检测.
